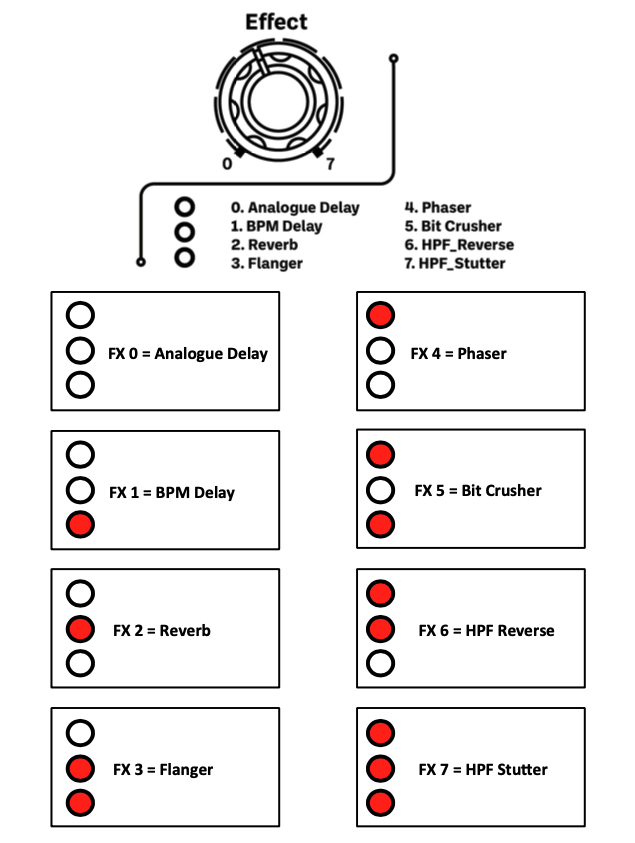

0. Analogue Delay（アナログ・ディレイ）

アナログ・ディレイのサウンドをエミュレートします。 特定のリズムにロックされることなく音を繰り返し、ディレイタイムを変更すると繰り返される音のピッチがシフトし、独特のキャラクターを加えます。

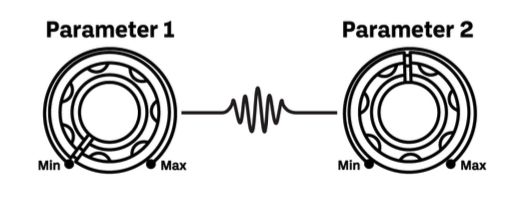

• Parameter 1： ディレイ・タイミングを調整します。
• Parameter 2： フィードバック（リピート回数）を調整します。

1. BPM Delay（BPMディレイ）

ディレイタイムをトラックのBPMに自動または手動で同期させます。

• Parameter 1： ディレイの反復分割（1/4、1/2、3/4、1/1、5/4、3/2、2/1）を設定します。
• Parameter 2： フィードバック（リピート回数）を調整します。

Auto BPM機能とLED表示

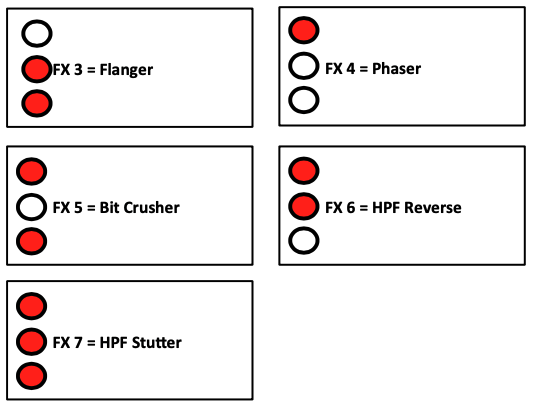

自動BPM検出システムは、洗練されたアルゴリズムを使用してBPMを分析・検出します（ただし、重いパーカッシブなベースラインや変則的なリズム構造は精度に影響を与えます）。 リアルタイムのビート検出は、3つのLEDで構成されるバイナリー・ディスプレイによって表示されます。

• Top LED（上部）： テンポの変化が検出されたときに短く点滅します。
• Middle LED（中央）： ビート検出が進行中であるが、規則的なパターンがまだ検出されていない場合に点灯します。
• Lower LED（下部）： 規則的なビートパターンが見つかると点滅を開始します。一貫して繰り返されるビートが検出されると中央のLEDが消灯し、「Tap Tempo」ボタンがビートに合わせて青色に点滅します。

ブレイクダウン時などで音楽のビートが停止した場合、Tap Tempoボタンは最後に検出されたテンポで赤色に点滅し、再びビートが始まると青色に戻ります。 トラックのBPMが正確に検出できない場合（激しくシンコペーションされたリズムなど）、検出回路は「最良の推測」を行い、中央のLEDが点灯したままになり、Tap Tempoボタンが青と赤の両方で点灯します。 ほとんどの場合、BPM検出はディレイに十分近いものになりますが、必要に応じてTap Tempoボタンを使用して手動でビートをタップすることでAuto BPMを上書きできます（手動入力時は赤色に点滅）。 Auto BPMに戻すには、Tap Tempoボタンを1回押します。

2. Reverb（リバーブ）

クラシックなホール・リバーブのサウンドをシミュレートし、オーディオが広い空間にあるように響かせます。

• Parameter 1： 部屋のサイズ（ルームサイズ）を調整します。
• Parameter 2： リバーブテイルのプリ・ディレイと高周波成分（ハイ・フリケンシー）の両方を調整します。

Wet／Dry、On／Off： Wet／Dryコントロールは、元のオーディオ（Dry）に追加されるリバーブ（Wet）のレベルを調整します。 控えめに使用して微妙なアンビエンスを追加したり、完全に時計回りに回して元のサウンドを密度の濃いリバーブで包み込み、ドラマチックな効果を出したりすることができます。 エフェクトがアクティブなときはOn／Offボタンが緑色に点灯します。 エフェクトをOffにすると、リバーブテイルが突然ミュートされるのではなく、自然に消えていく（テイルが残る）仕様です。

3. Flanger（フランジャー）

鋭い金属的な、共鳴するスイープサウンドを作り出します。

• Parameter 1： LFOスイープの周波数（スピード）をコントロールします。
• Parameter 2： エフェクトの深さ（デプス）をコントロールします。

Wet／Dry、On／Off： Wet／Dryコントロールは、ドライ信号とエフェクト音のバランスを調整します。 完全に反時計回りの場合はエフェクトは聞こえませんが、時計回りに回すと処理されたオーディオの比率が徐々に増加し、完全に時計回りになると完全に処理されたサウンドのみが聞こえます。 アクティブ時はOn／Offボタンが緑色に点灯します。

4. Phaser（フェイザー）

滑らかで、フィルター処理されたようなスイープサウンドを作り出します。

• Parameter 1： フィルターのスイープ速度を調整します。
• Parameter 2： フィルターの深さ（エフェクトの強さ）を変更します。

Wet／Dry、On／Off： Wet／Dryコントロールは、ドライ信号とエフェクト音のバランスを調整します。 完全に時計回りになると、完全に処理されたサウンドのみが聞こえます。 アクティブ時はOn／Offボタンが緑色に点灯します。

5. Bit Crusher（ビット・クラッシャー）

デジタル・ディストーションをシミュレートし、オーディオにザラザラしたローファイ・サウンドを与えます。

• Parameter 1： ビット深度（Bit depth）をコントロールします。
• Parameter 2： ドライ／ウェットの比率を変化させます。

Wet／Dry、On／Off： 時計回りに回すほど処理された音の比率が増加し、最大で完全に処理されたサウンドになります。 アクティブ時はOn／Offボタンが緑色に点灯します。

6. HPF Reverse（HPFリバース）

ハイパス・フィルター（HPF）と、オーディオの1拍をリバース（逆再生）させるサンプラーを組み合わせたユニークなエフェクトです。

• Parameter 1： フィルターのカットオフ周波数をコントロールします。
• Parameter 2： フィルター処理されたオーディオとリバース・サンプルをミックスします。 完全に時計回りにすると、リバース・サンプルのみが聞こえます。

活用法： このエフェクトは、ブレイクダウンの前にカットインするのに最適です。 Dry／Wetコントロールを完全にDryにした状態でFXをオンにし、コントロールを一時的に完全にWetに回して、再びDryに戻すという使い方が最も効果的です。 アクティブ時はOn／Offボタンが緑色に点灯します。

7. HPF Stutter（HPFスタッター）

ハイパス・フィルター（HPF）と、オーディオの1拍を繰り返す（スタッター）サンプラーを組み合わせたエフェクトです。

• Parameter 1： フィルターのカットオフ周波数をコントロールします。
• Parameter 2： ドライ・オーディオと1拍の繰り返しサンプルをミックスします。 完全に時計回りにすると、繰り返されるサンプルのみが聞こえます。

活用法： これもブレイクダウンの前にカットインするのに優れたエフェクトです。 Dry／Wetコントロールを完全にWetにした状態でFXをオンにすると最も効果的です。

クイック・リリース機能： このエフェクト選択時、On／Offボタンを1秒以上長押しすると、指を離した瞬間に自動的にオフになります。 トラック再生中に瞬間的にエフェクトをドロップするのに非常に適しています。

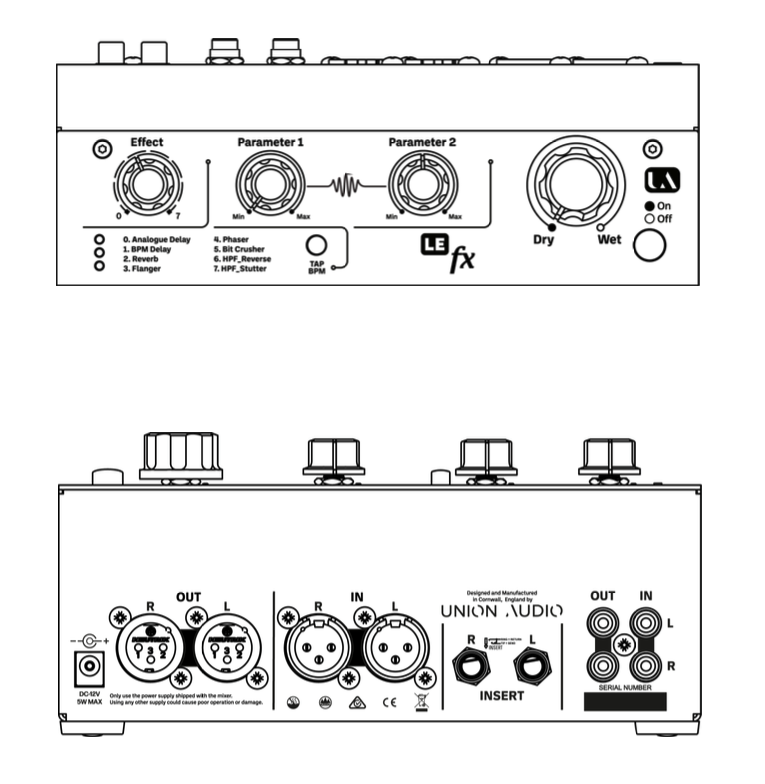

XLR IN／OUT

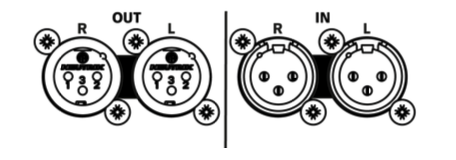

最良の信号品質を得るためには、バランスXLR接続を使用して、ミキサーとメインアンプの間にLE fxをインターフェースさせてください。 接続は以下の通りです： Pin 1 = Ground、Pin 2 = +Hot、Pin 3 = -Cold。

DC INPUT（DC入力）

LE fxユニットの損傷を防ぐため、必ず本機に付属の12 V DC電源アダプターのみを使用してください。 付属以外の電源を使用すると、動作不良や損傷の原因となる可能性があります。

8. Aux Send Mode（Auxセンド・モード）

LE fxは主に、必要なすべてのコントロールをフロントパネルに組み込んだスタンドアローンのエフェクトユニットとして設計されています。 しかし、お使いのミキサーのAuxセンド／リターン・システムと一緒にLE fxを使用することも可能です。 これを正しく機能させるには、LE fxを「SEND MODE（センド・モード）」に設定する必要があります。

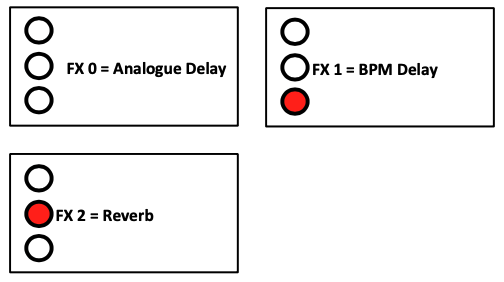

センド・モードは、ディレイまたはリバーブ（FX 0〜2）が選択されているときのWET／DRYコントロールの動作を変更し、時計回りに回しきったときに「ウェット」信号のみを出力に供給するようにします。

SEND MODEの選択方法（シリアル番号 FX-0150-LE 以降）

ハードウェアおよびファームウェアの更新により、シリアル番号 FX-0150-LE 以降のモデルでは、センド・モードの動作およびミキサーへの接続方法が変更されています。

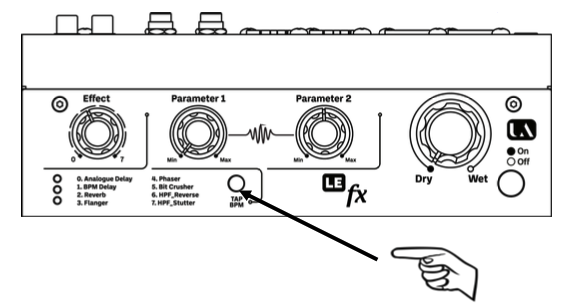

1. ユニットの電源が入っており、FX 1（BPM Delay）が選択されている状態で、バイナリー・ディスプレイの一番上のLEDが点滅し始めるまで、Tap Tempoボタンを2秒間押し続けます。
2. センド・モードが選択されると、ON／OFFボタンは無効になりますが、ディレイとリバーブは常にアクティブな状態になります。
3. ただし、センド・モードの信号入力はLE fxのRCA入力ソケットからのみ供給されるため、LE fxがミキサーのインサートに接続されている場合でも、RCAコネクターに信号が供給されるまでエフェクト音は聞こえません。

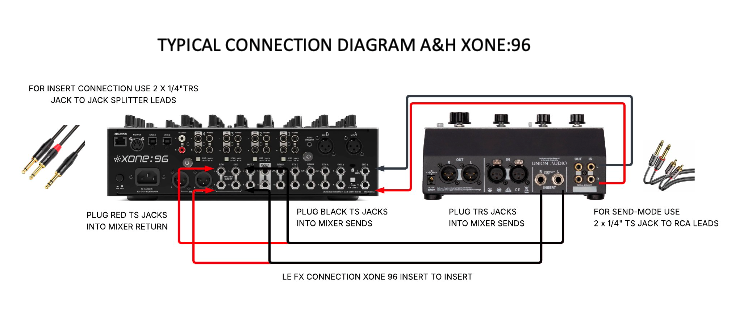

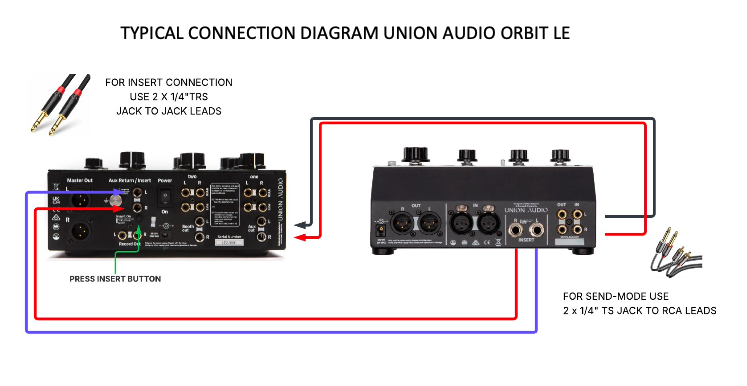

4. 通常は、ミキサーのAux SendからLE fxのRCA入力に接続し、ミックスに追加されるディレイやリバーブの量をミキサーのチャンネルSendコントロールから直接制御できるようにします。
5. センド・モードは最初の3つのエフェクト（2つのディレイとリバーブ）にのみ機能します。 したがって、エフェクト4以上の「インサート」エフェクトを選択すると、自動的にセンド・モードがバイパスされ、ON／OFFボタンが有効になった従来通りの動作になります。
6. センド・モードを無効にするには、Tap Tempoボタンを再度2秒以上押し続けてください。

旧仕様のSEND MODE設定（FX-0150-LEより前のモデル）

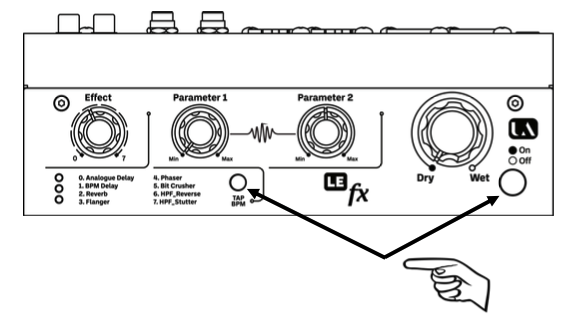

LE fxの電源を入れる前に、ON／OFFボタンとTAP TEMPOボタンの両方を押し続けます。 ユニットに電源を入れ、TAP TEMPOボタンが点灯するのを待ってから、両方のボタンを離します。 このモードはメモリに保存されないため、旧モデルの場合はLE fxの電源を入れるたびに行う必要があります。

9. 主要諸元（Specifications）

歪率およびノイズ（THD+N un-weighted）	0.005%（0 dBu, 20 Hz〜20 kHz）
周波数特性（FXバイパス時）	±0 dB（20 Hz〜30 kHz）
ノイズ（22 Hz〜22 kHz un-weighted, FXバイパス時）	< -80 dBu
最大出力レベル（Mix Out, 0.5% THD）	+20 dBu
インピーダンス（Inputs）	10 K Ω
インピーダンス（Output）	100 Ω
電源（PSU）タイプ	外部SMPSU
メイン電圧範囲	90〜260 VAC
電源出力	12 V DC 6 W
電源効率レベル	LEVEL VI

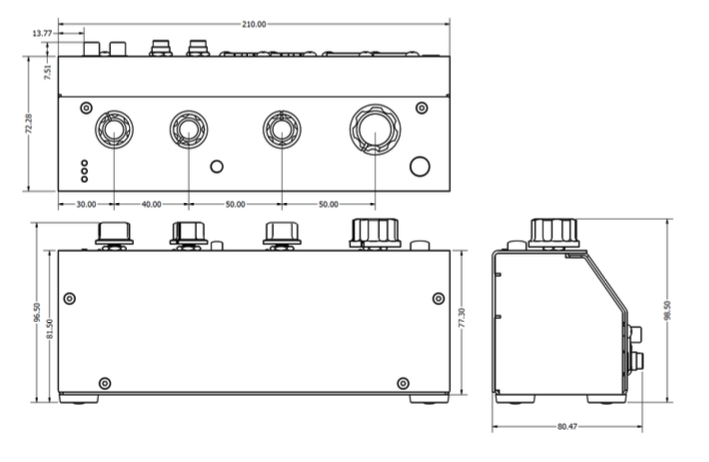

本体寸法（幅×高さ×奥行き）	210 mm × 81.5 mm × 72 mm
本体質量（Weight）	1 kg
梱包時寸法（長さ×幅×高さ）	29 cm × 19 cm × 15 cm
梱包時質量	1.7 kg（3.75 lb）
