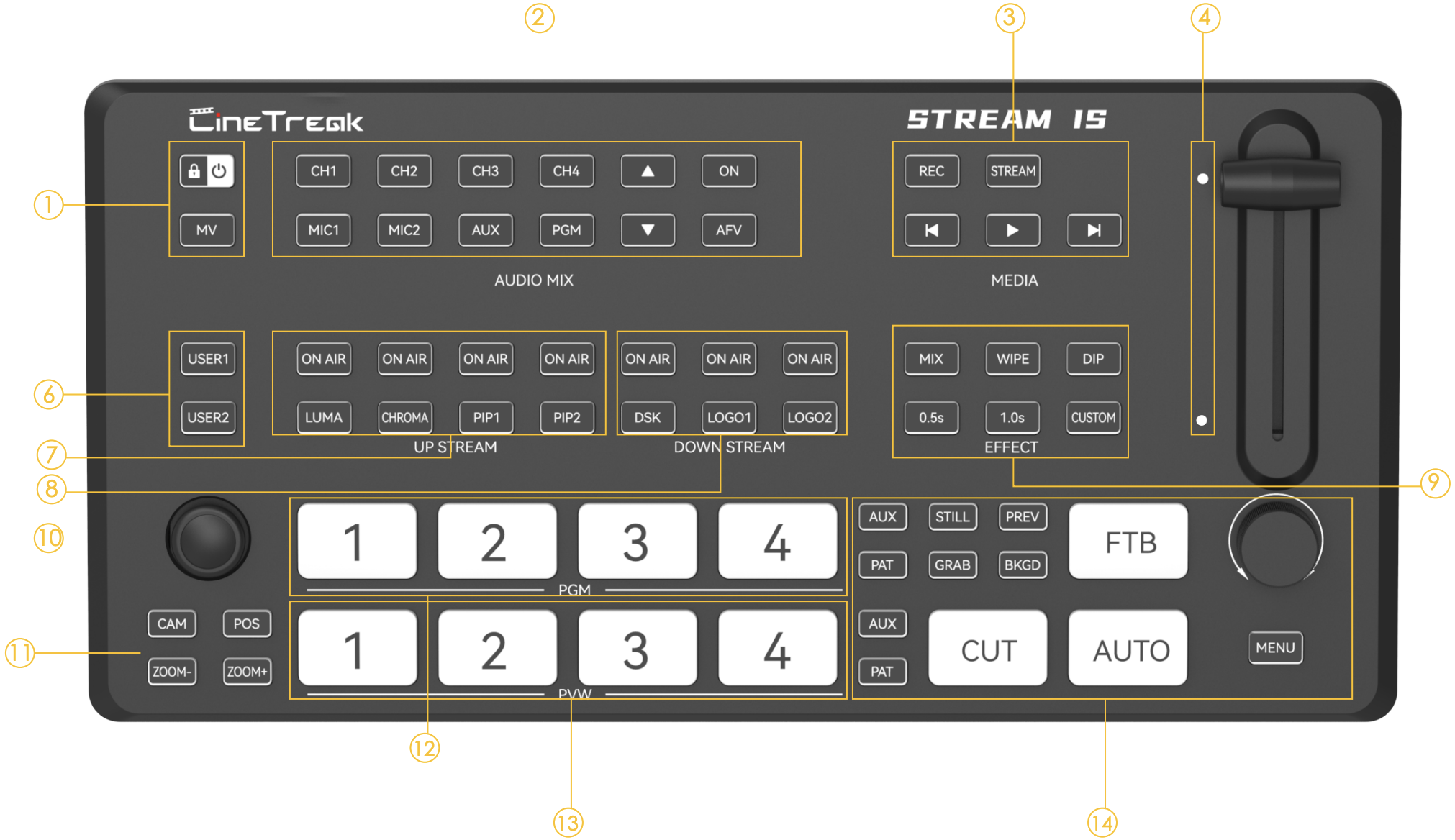

7. メインメニュー

　Effect（トランジションエフェクト設定）　

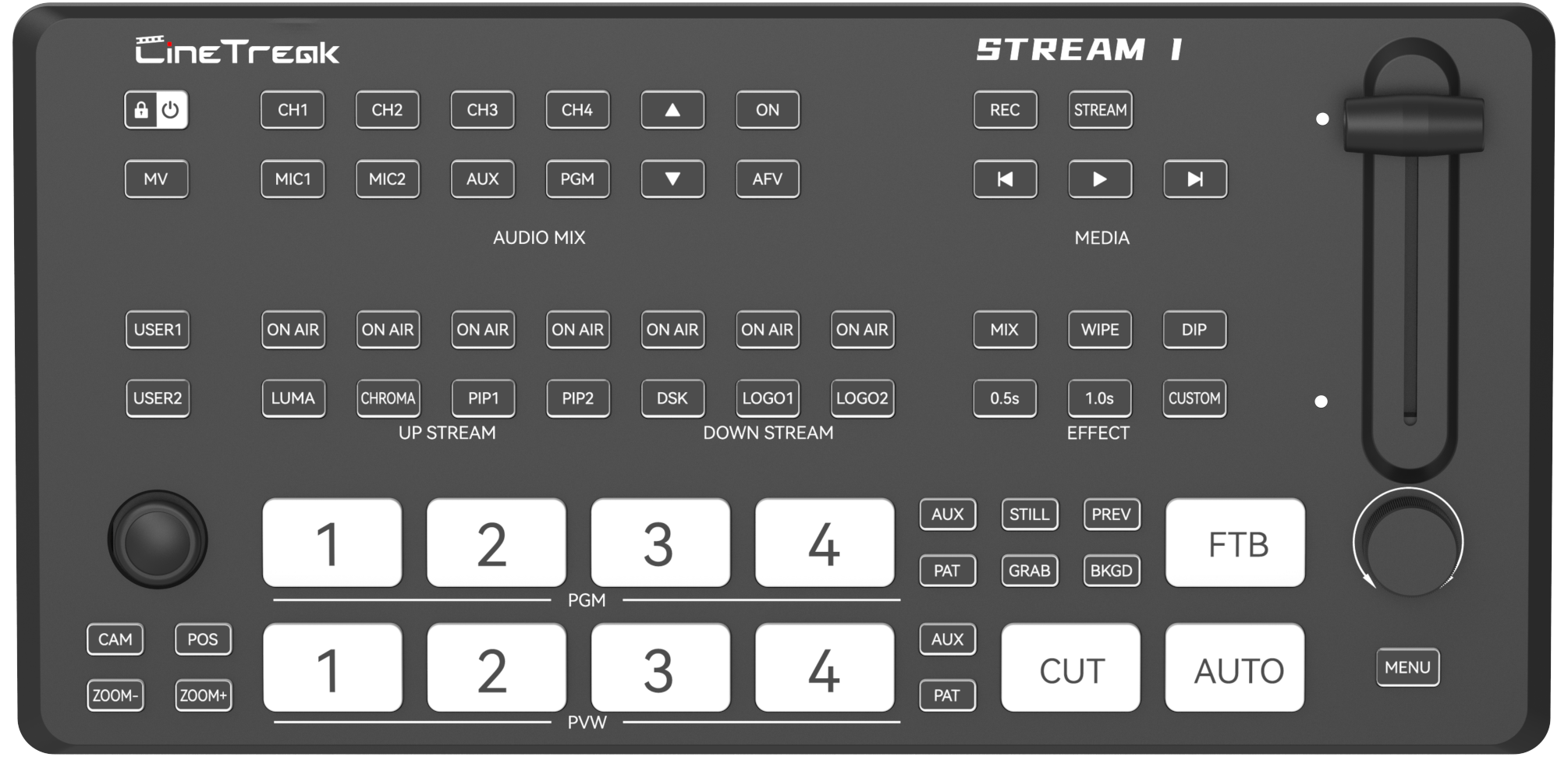

本スイッチャーにはWIPE、MIX、DIPなど多彩なプロフェッショナルトランジションエフェクトが内蔵されており、[AUTO]キーまたはT-Barのマニュアル操作で切り替えることができます。

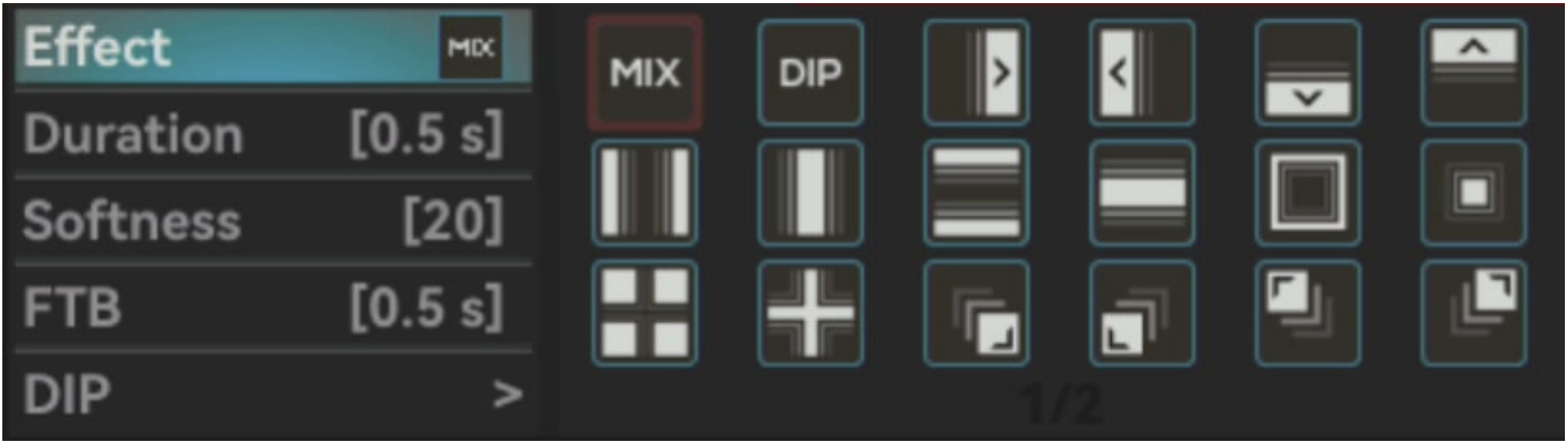

Effect（トランジションエフェクト）

トランジション設定に入り、「Effect（エフェクト）」を選択してください。MIX、DIP、WIPEおよびその他30種類以上のトランジションエフェクトから選択できます。デフォルトはMIXです。

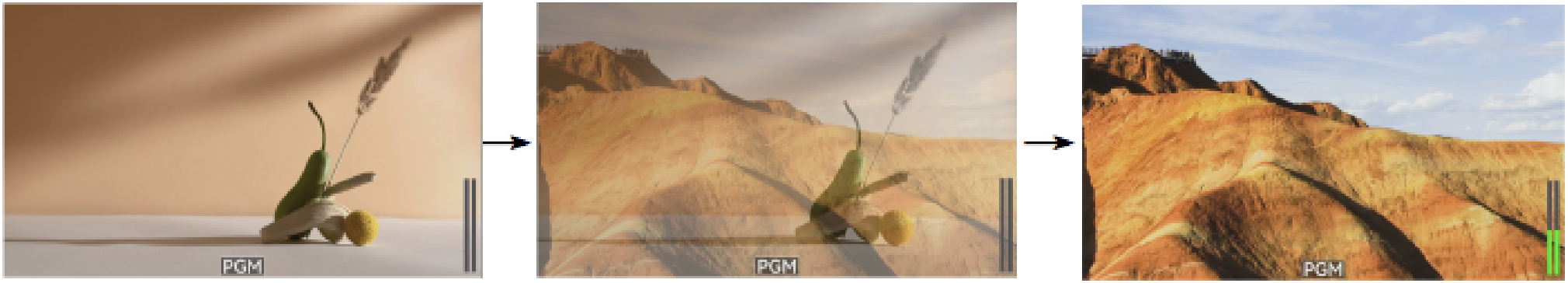

• MIX（ミックス）

MIXを選択し、[AUTO]ボタンを押すとMIXトランジションエフェクトが実行されます。

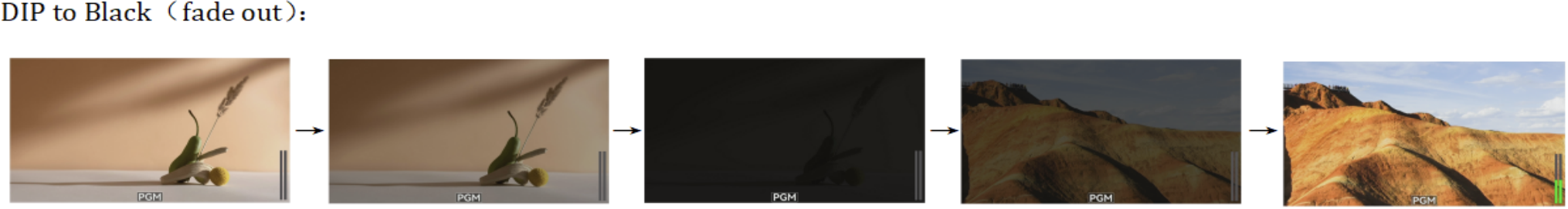

• DIP（ディップ）

DIPを選択し、[AUTO]ボタンを押すとDIPトランジションエフェクトが実行されます。DIP設定と組み合わせてディップソースを選択してください。デフォルトのディップソースはカラー（デフォルトは黒）です。

• WIPE（ワイプ）

WIPEはある映像から別の映像へ切り替わるトランジションエフェクトです。メニューからWIPEスタイルを選択し、ソフトネスを調整できます。

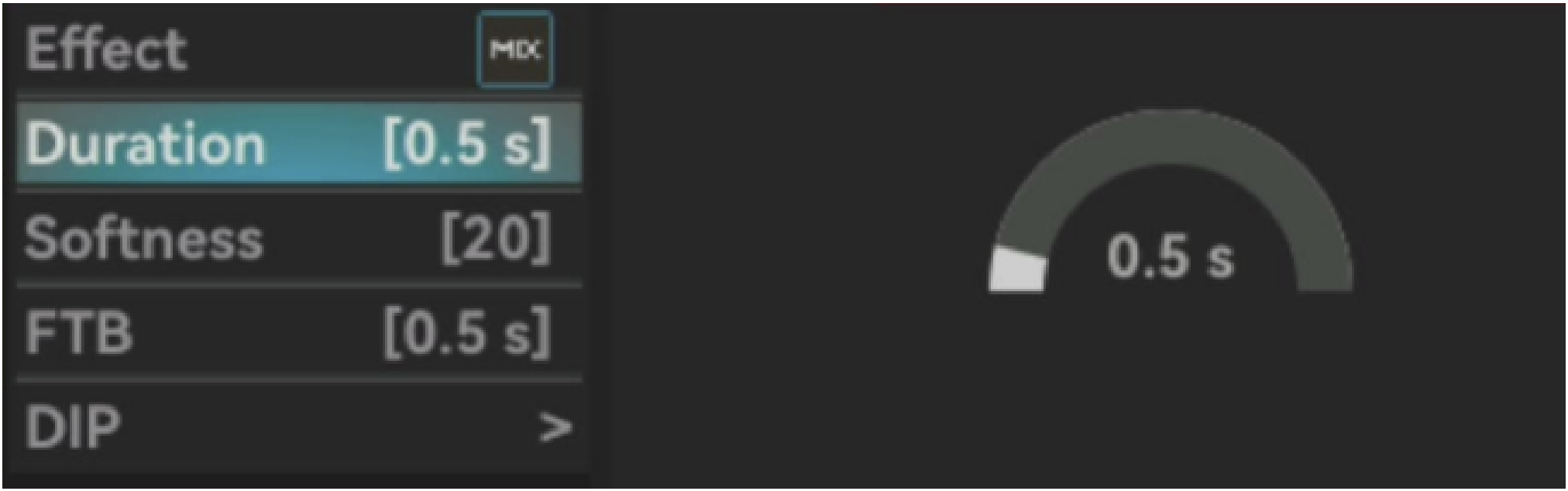

Duration（継続時間設定）

トランジション設定の「Duration（継続時間）」でノブを使って設定します。時間が長いほどトランジションの速度が遅くなります。範囲：0.1s〜5.0s（デフォルト：0.5s）。

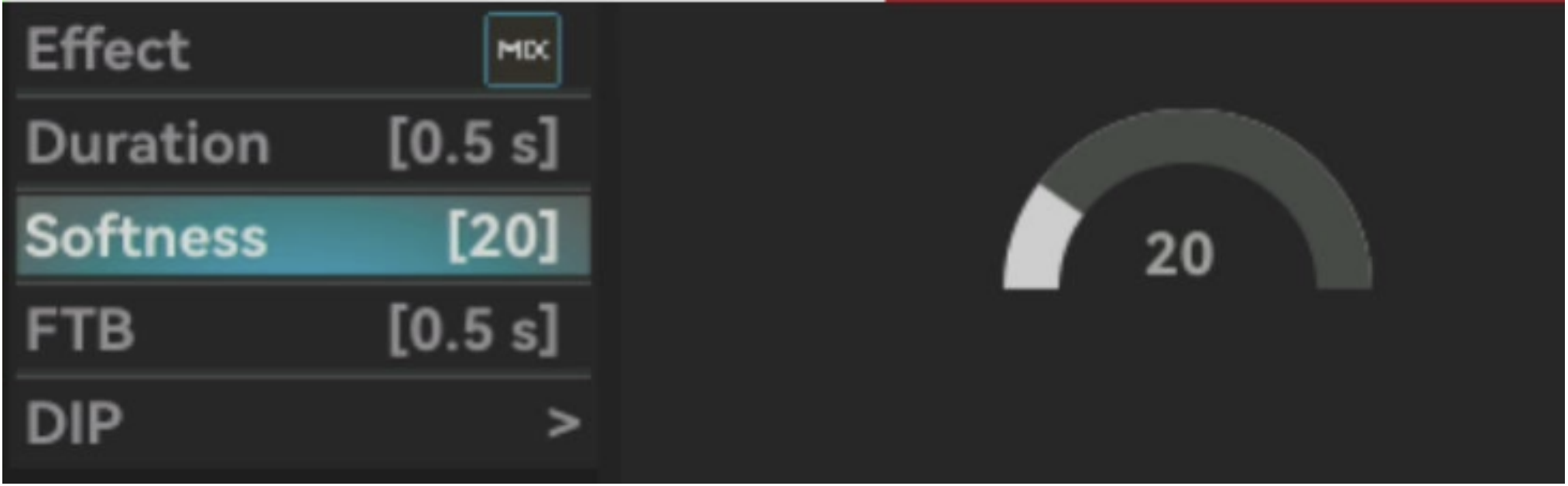

Softness（ソフトネス設定）

トランジション設定の「Softness（ソフトネス）」でノブを使って設定します。値が低いほど境界線がくっきりします。範囲：0〜100（デフォルト：20）。

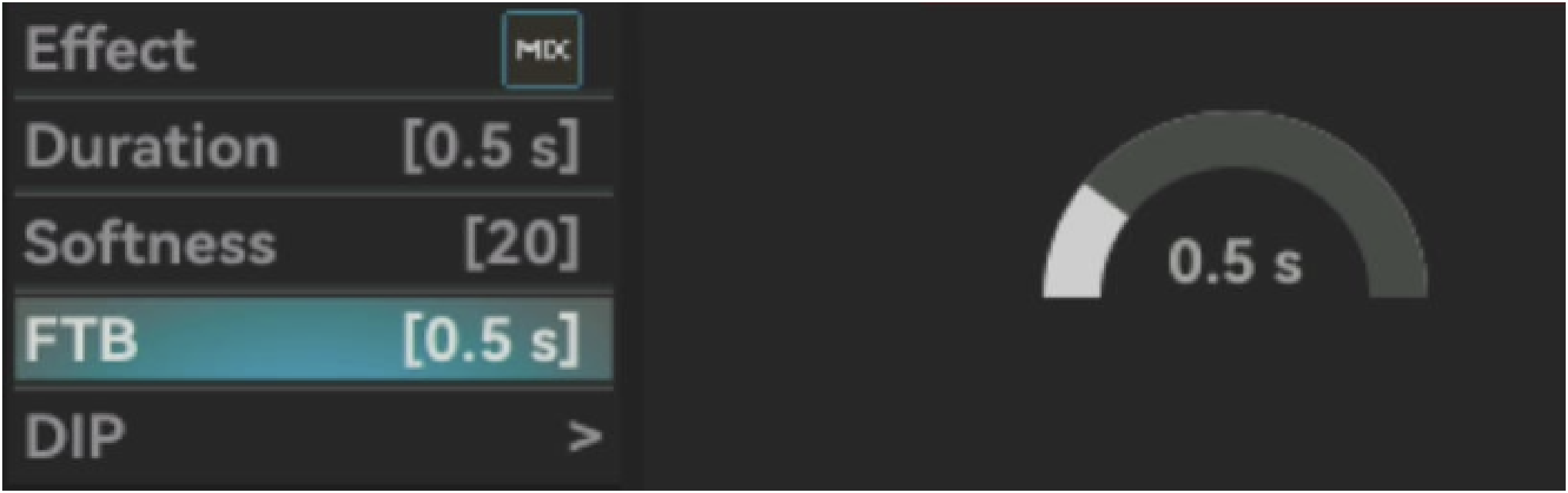

FTB（フェード・トゥ・ブラック設定）

トランジション設定の「FTB」でノブを使って継続時間を調整します。時間が長いほどフェードの速度が遅くなります。範囲：0.1s〜2.0s（デフォルト：0.5s）。

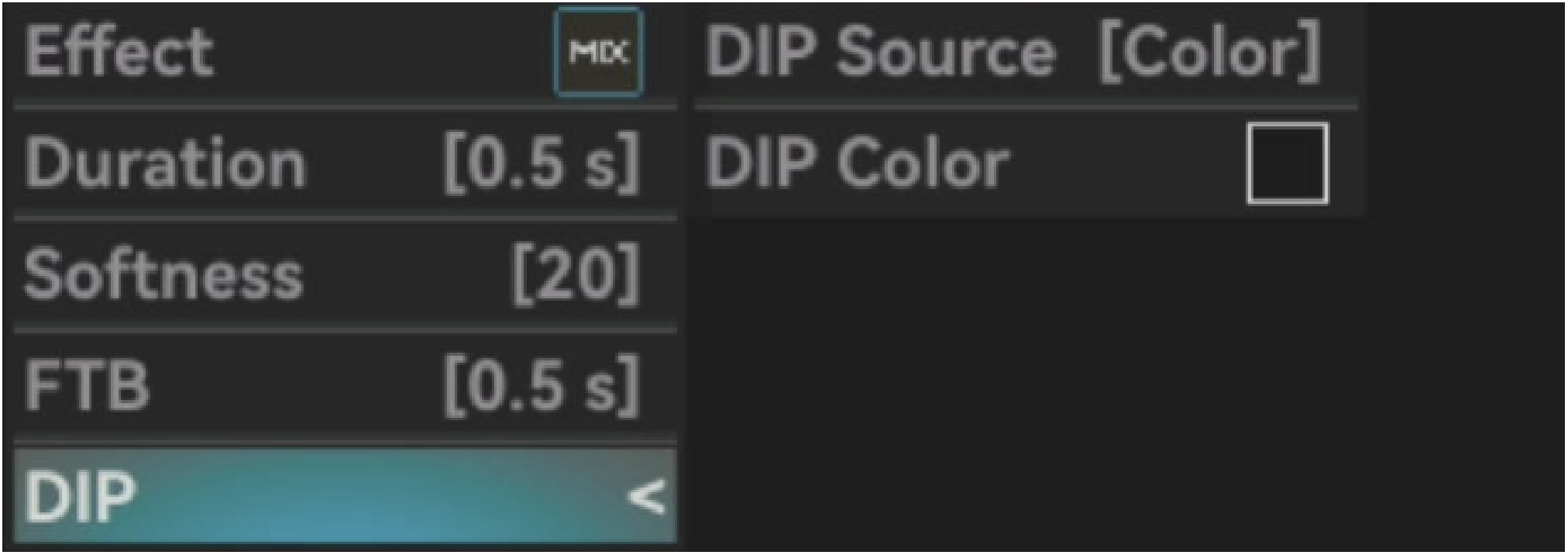

DIP（DIPソース設定）

トランジション設定の「DIP Settings」→「DIP source」から、カラー、IN1〜4、AUX、PATを選択できます。デフォルトは黒のカラーです。

　Audio（オーディオ）　

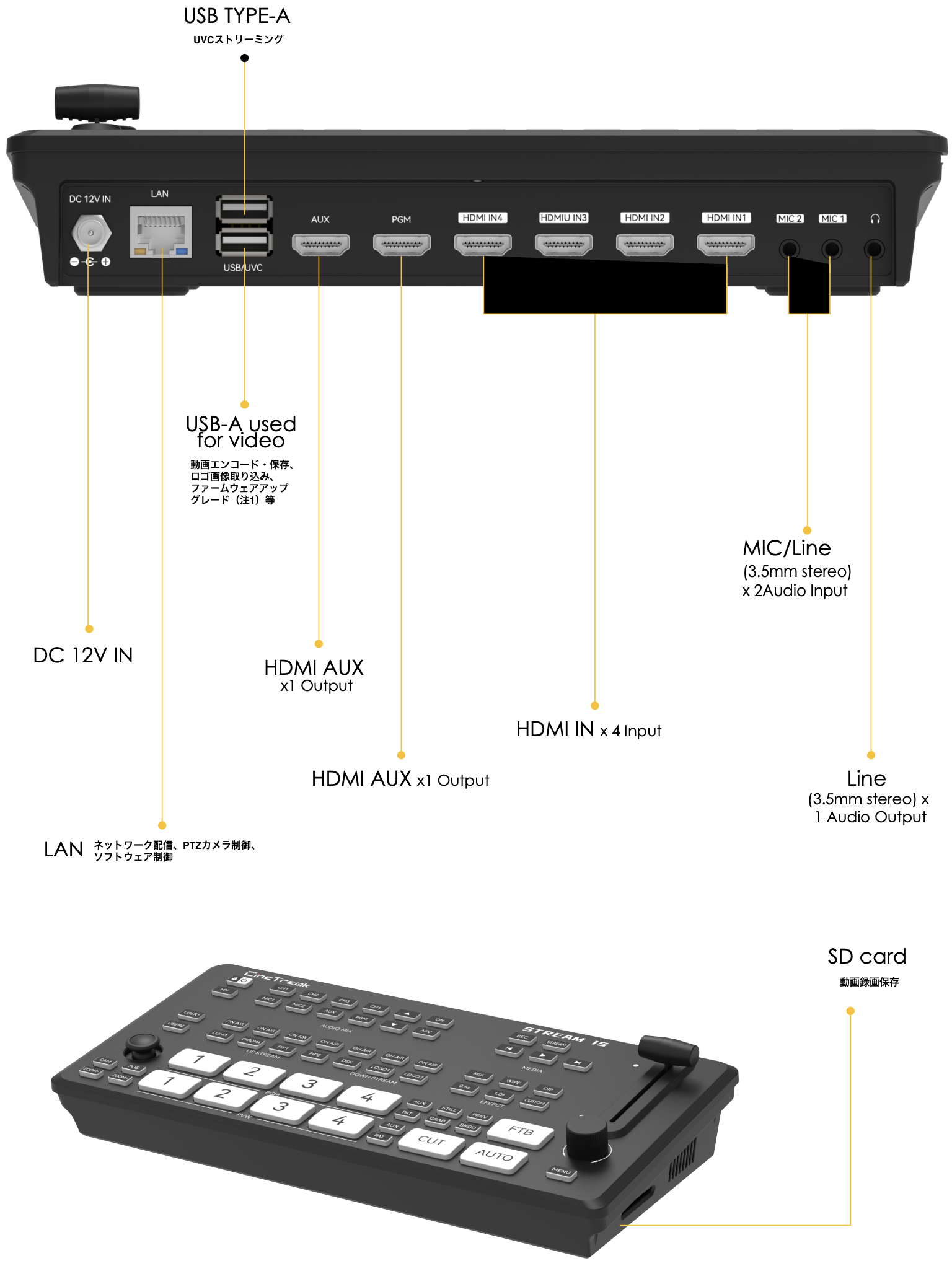

4系統のHDMIデジタルオーディオソースと独立した3.5mm MIC入力×2に対応しています。各オーディオソースは音量・スイッチ・ミックス・ディレイを個別に設定できます。HDMIオーディオはAFV（オーディオ・フォロー・ビデオ）モードに対応しています。

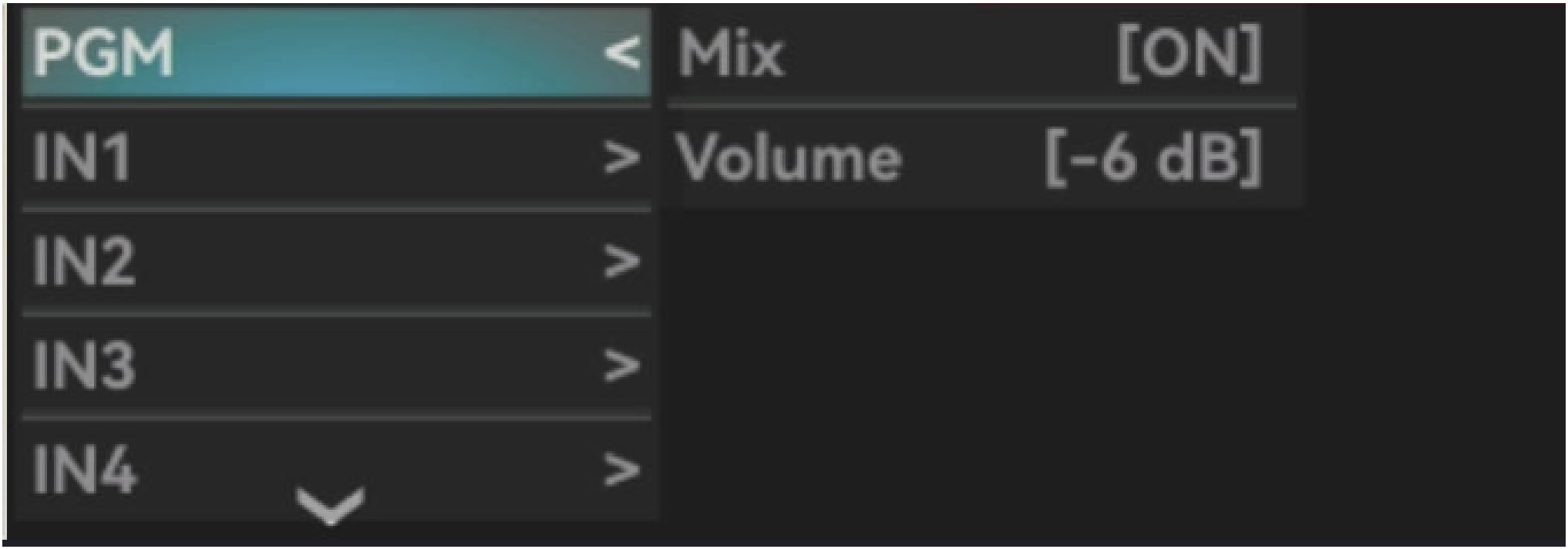

PGM（PGMオーディオ設定）

PGM（プログラム）オーディオ制御：本スイッチャーは6チャンネルのオーディオを重ねて出力できます（HDMIエンベデッドオーディオ4チャンネル＋MIC/ライン入力2チャンネル）。オーディオ設定の「PGM」からPGMオーディオのミュートまたは音量調整が可能です。音量範囲：-60dB〜0dB（デフォルト：-6dB）。

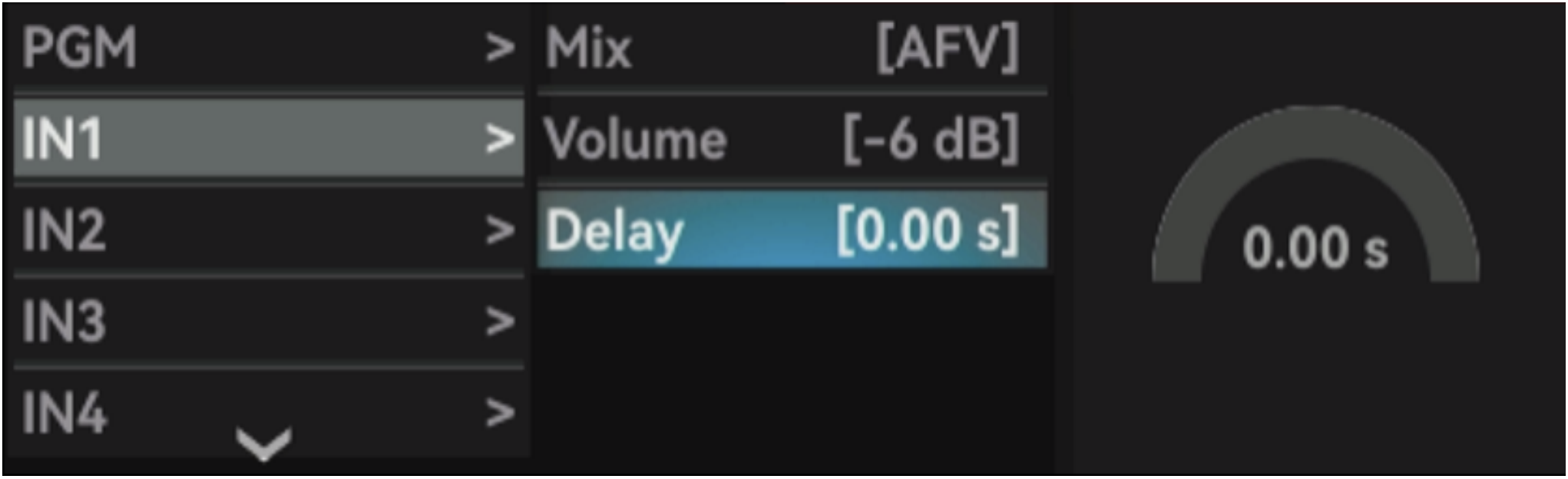

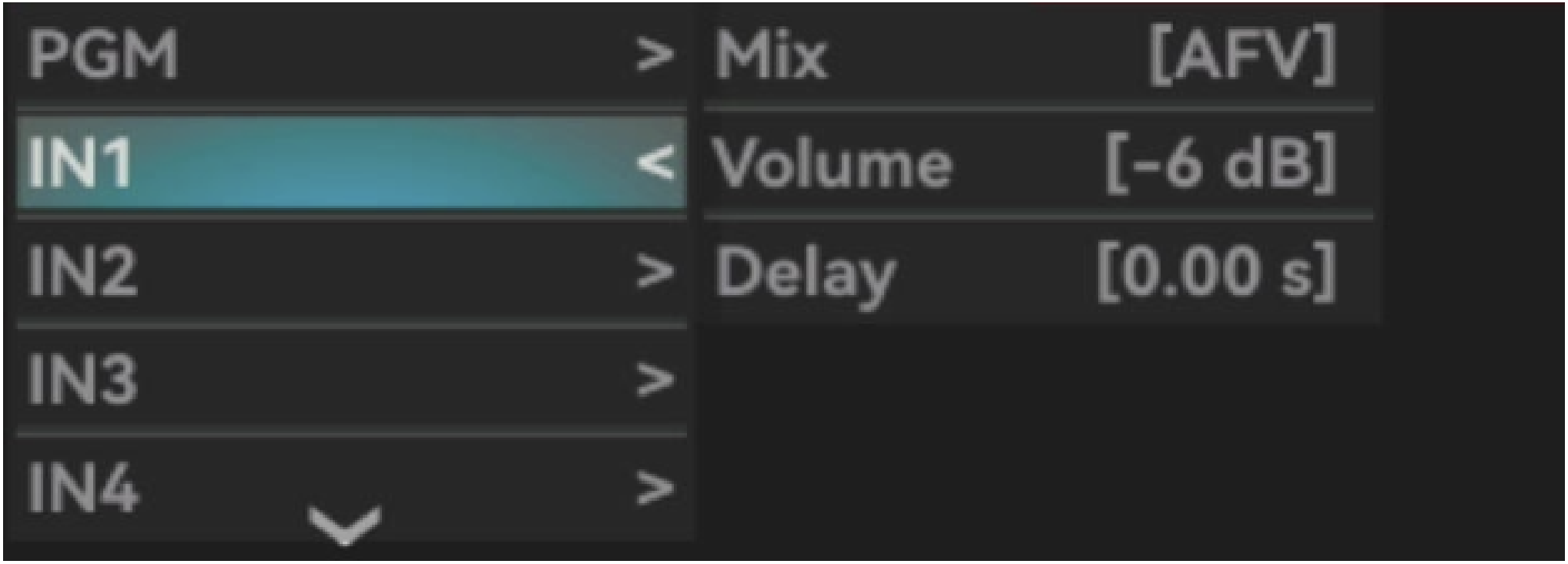

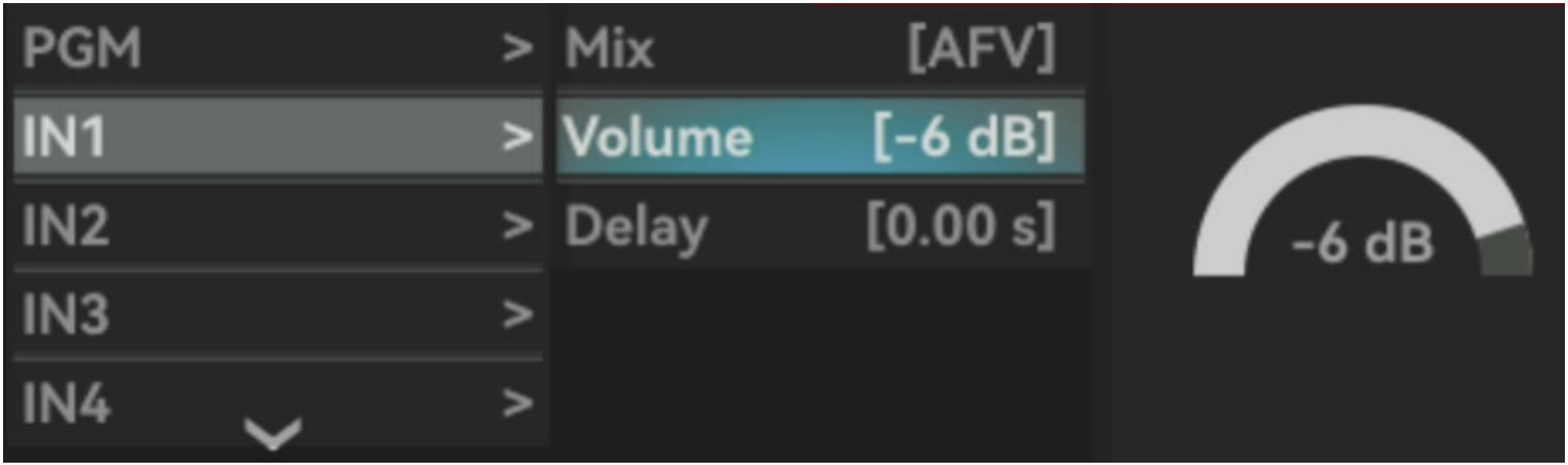

IN1~4（HDMI入力オーディオ設定）

オーディオ設定の「Input 1〜4」から4系統の入力のエンベデッドオーディオソースを設定します。

• Mix（ミックスモード設定）

ミキシングモードを個別にオン/オフ、またはAFV（オーディオ・フォロー・ビデオ）モードに設定できます（デフォルト：AFV）。AFV設定時はビデオがPGMモードになったときのみ有効になります。

• Volume（音量制御）

各HDMIオーディオソースの音量を調整できます。範囲：-60dB〜0dB（デフォルト：-6dB）。

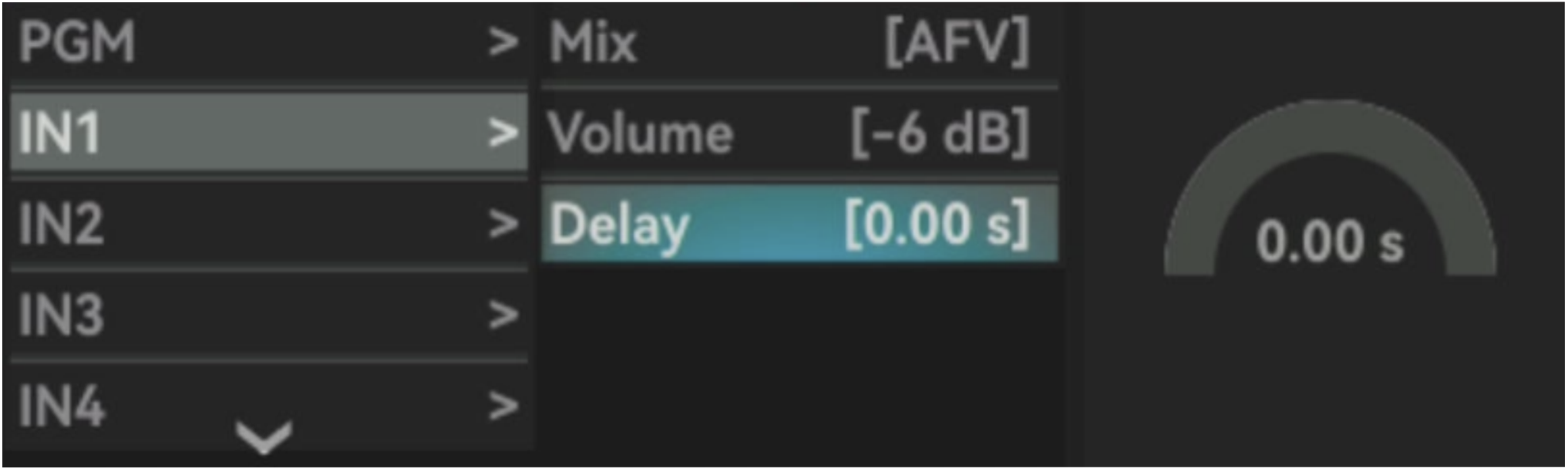

• Delay（オーディオディレイ）

メニューでInput 1〜4のオーディオディレイを設定し、音声と映像を同期させることができます。最大1秒（デフォルト：0.00秒）。

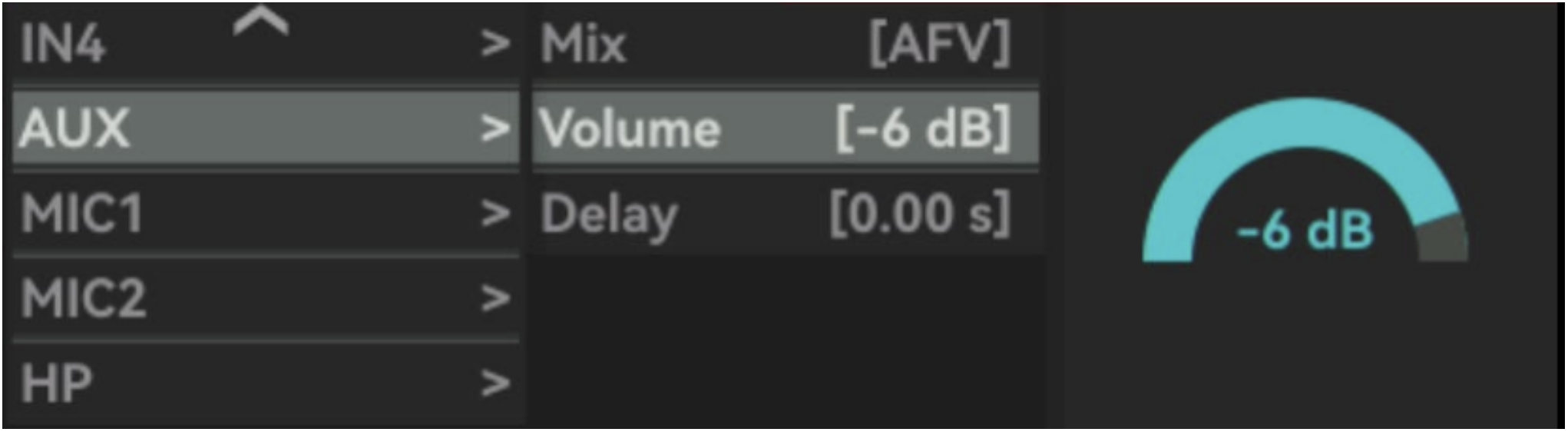

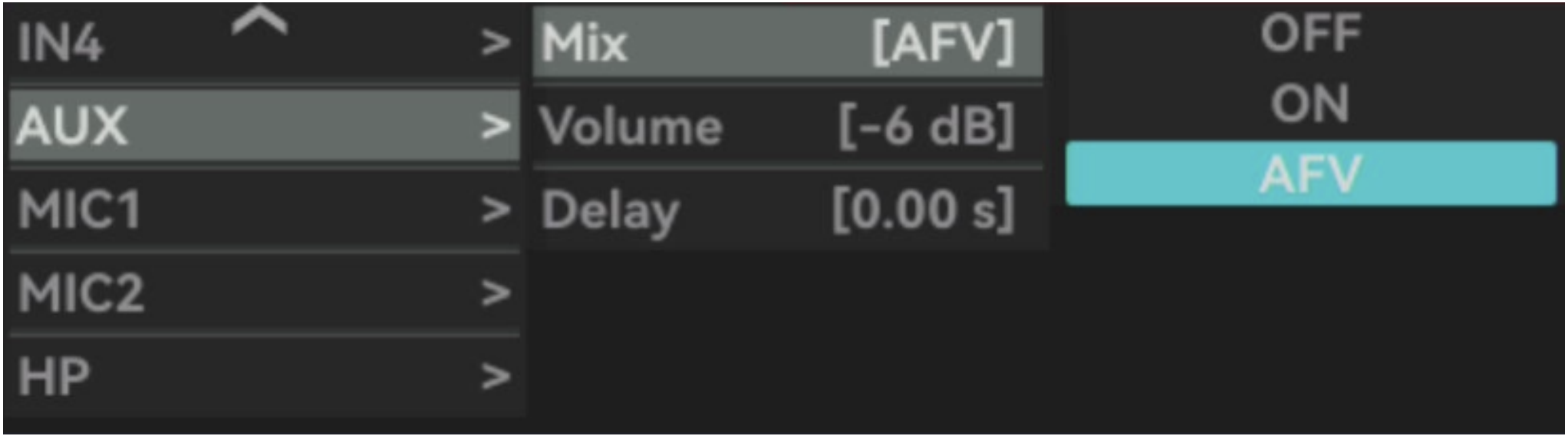

AUX（AUX出力オーディオ設定）

オーディオ設定の「AUX」からマルチメディアAUXのオーディオ出力を設定します。

• Mix（ミキシングモード設定）

ミキシングモードを個別にオン/オフ、またはAFVモードに設定できます（デフォルト：AFV）。AUXビデオがPGMモードにある場合のみ有効になります。

• Volume（音量制御）

マルチメディアAUXの出力オーディオ音量を調整できます。範囲：-60dB〜0dB（デフォルト：-6dB）。

• Delay（オーディオディレイ）

マルチメディアAUXのオーディオディレイを設定できます。最大1秒（デフォルト：0秒）。

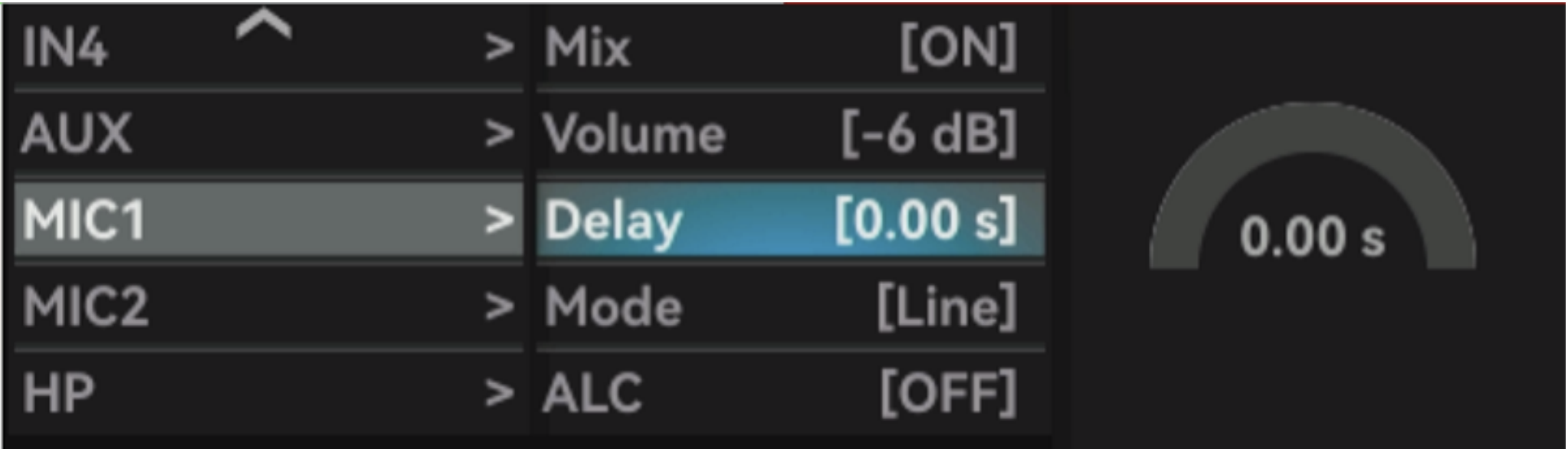

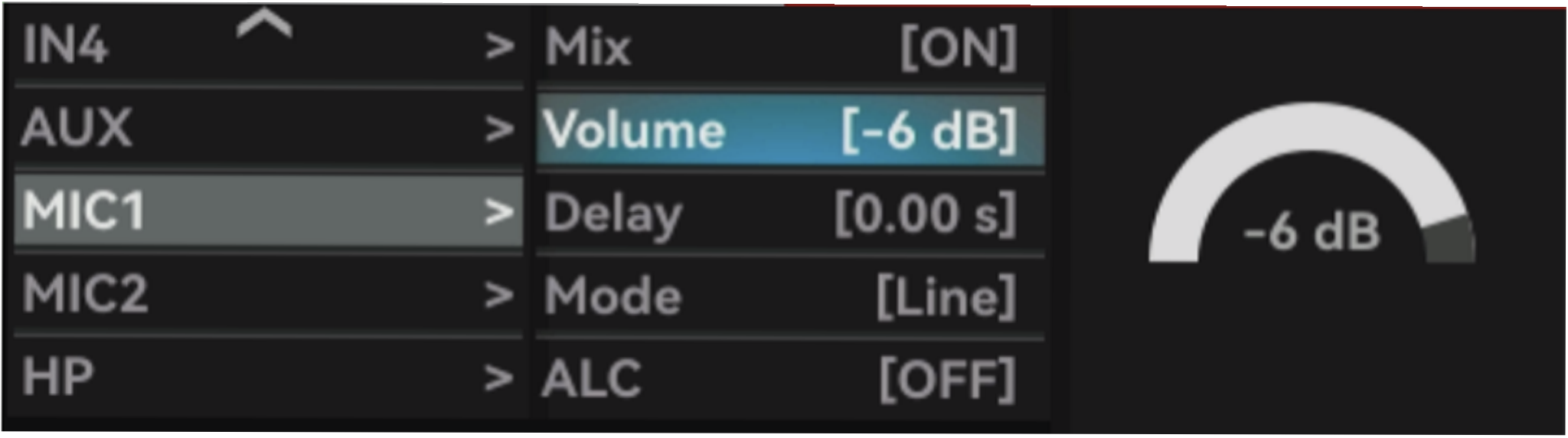

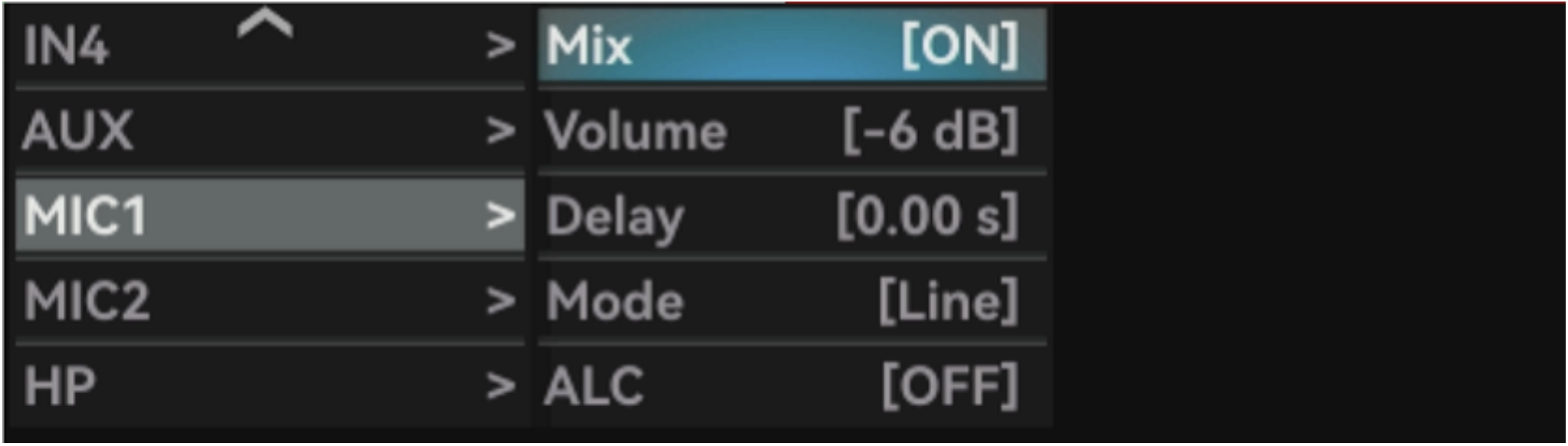

MIC1／2（マイク設定）

オーディオ設定の「MIC1」「MIC 2」から2系統のマイク入力を設定します。デスクトップマイクやラベリアマイク（タイピン型）などのマイク機器、またはライン機器に接続できます。マイクの有効/無効、音量・ディレイ調整、ALC（自動ゲインコントロール）の適用が可能です。

• Mix（ミキシングモード設定）

マイクのミキシングモードを個別にオン/オフできます（デフォルト：オン）。

• Volume（音量制御）

各チャンネルのマイクオーディオ音量を調整できます。範囲：-60dB〜0dB（デフォルト：-6dB）。

• Delay（オーディオディレイ）

マイク1・マイク2のオーディオディレイを設定できます。最大1秒（デフォルト：0.00秒）。

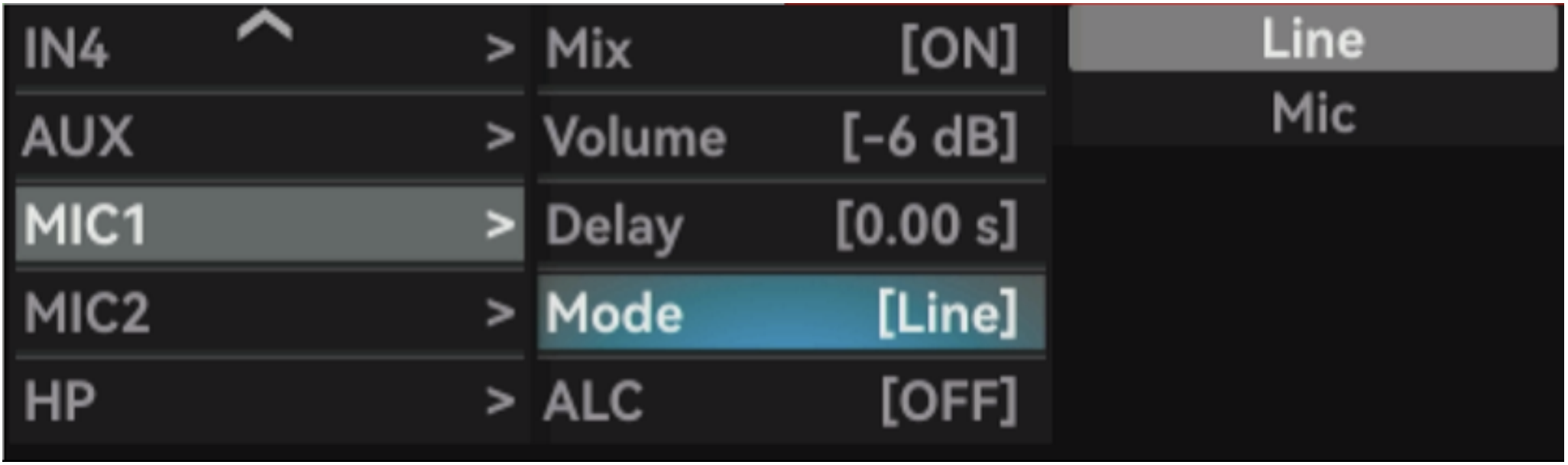

• Mode（オーディオモード設定）

マイク接続時は「Mic（マイク）」モード、ライン機器接続時は「Line（ライン）」モードに設定してください（デフォルト：ラインモード）。

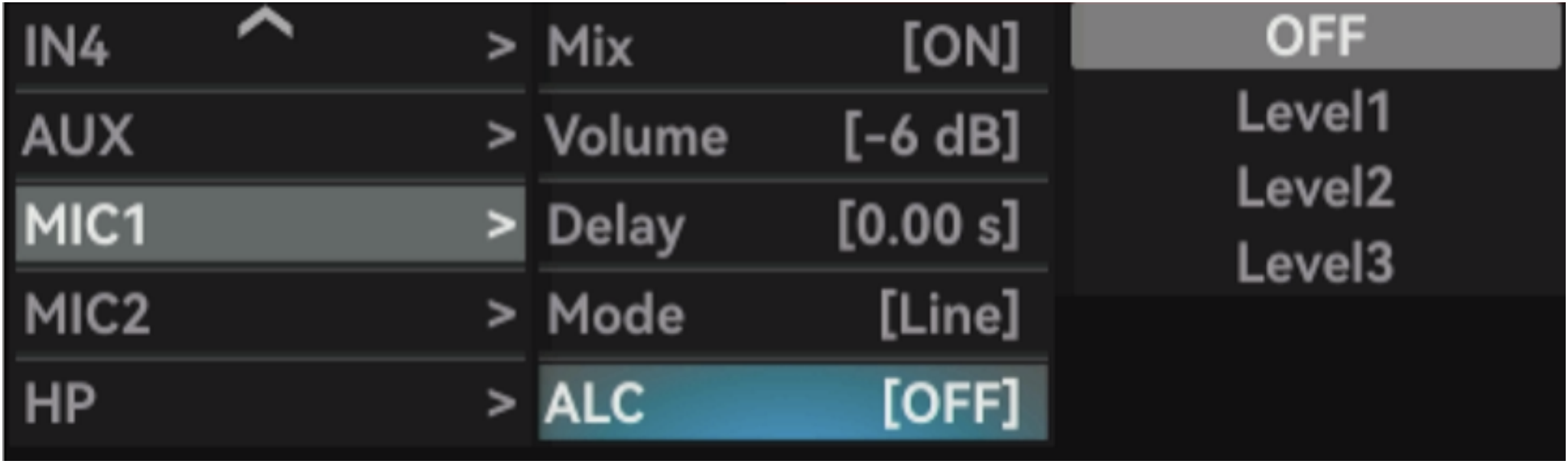

• ALC（ALC設定）

ALC（自動レベルコントロール）は背景ノイズに基づいてゲインを自動調整します。LEVEL 1〜3の3段階から設定できます（デフォルト：オフ）。

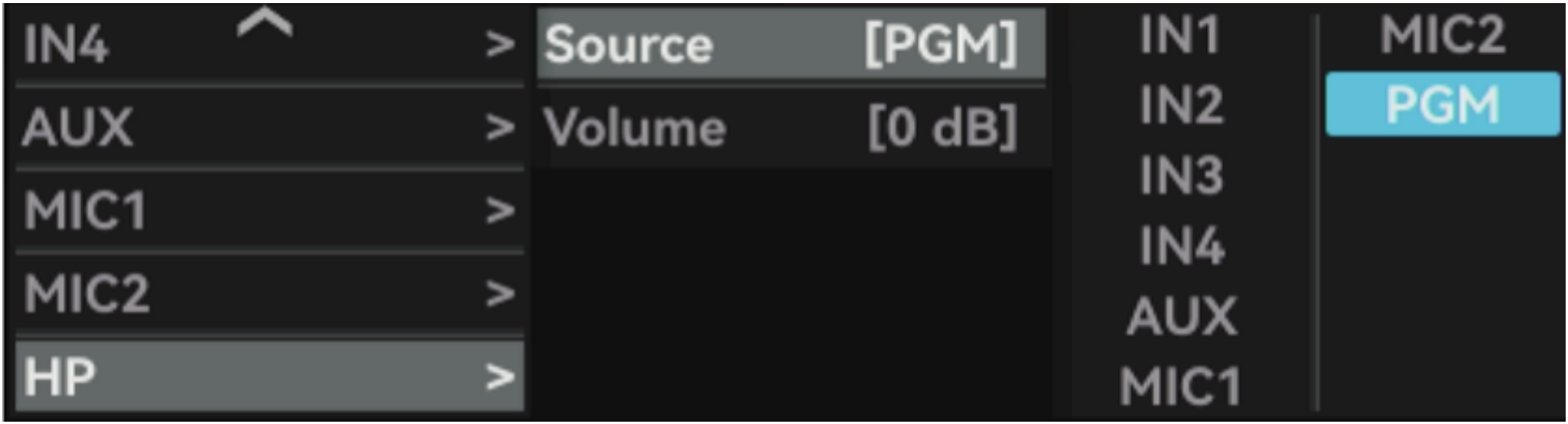

HP（ヘッドフォン設定）

本スイッチャーはオーディオモニタリング用のヘッドフォン出力を備えています。PGM、HDMIエンベデッドオーディオ4ch、MICオーディオ2ch、AUX出力オーディオからモニタリングソースを選択できます。音量範囲：-60dB〜0dB（デフォルト：PGM、0dB）。

　Image（イメージ）　

イメージ設定から背景画像とロゴの設定をカスタマイズできます。画像はUSBドライブまたはSDカードに保存して使用できます。

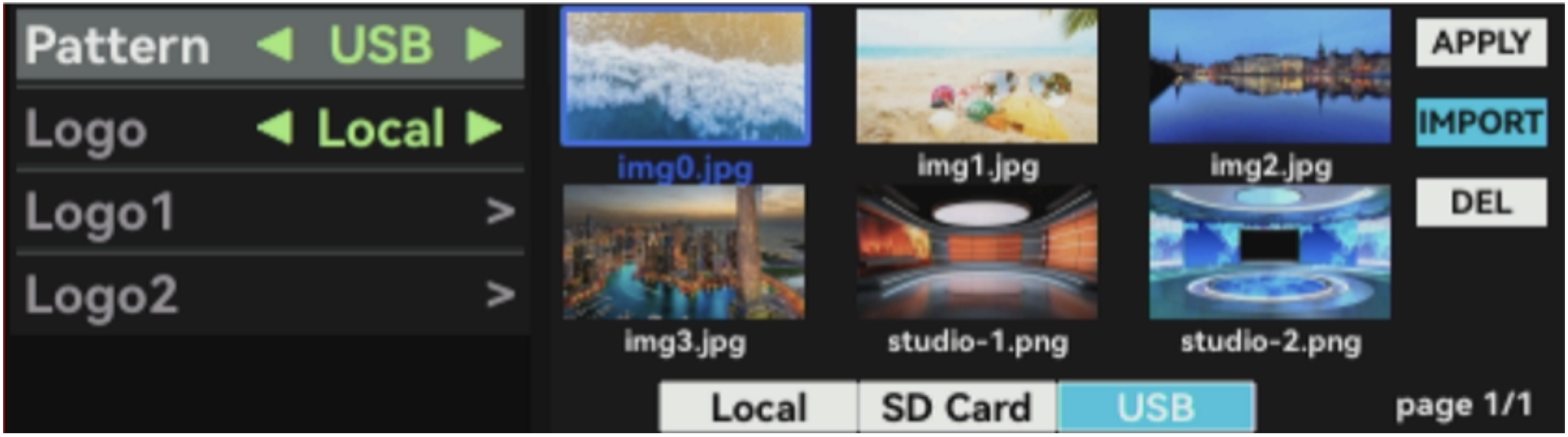

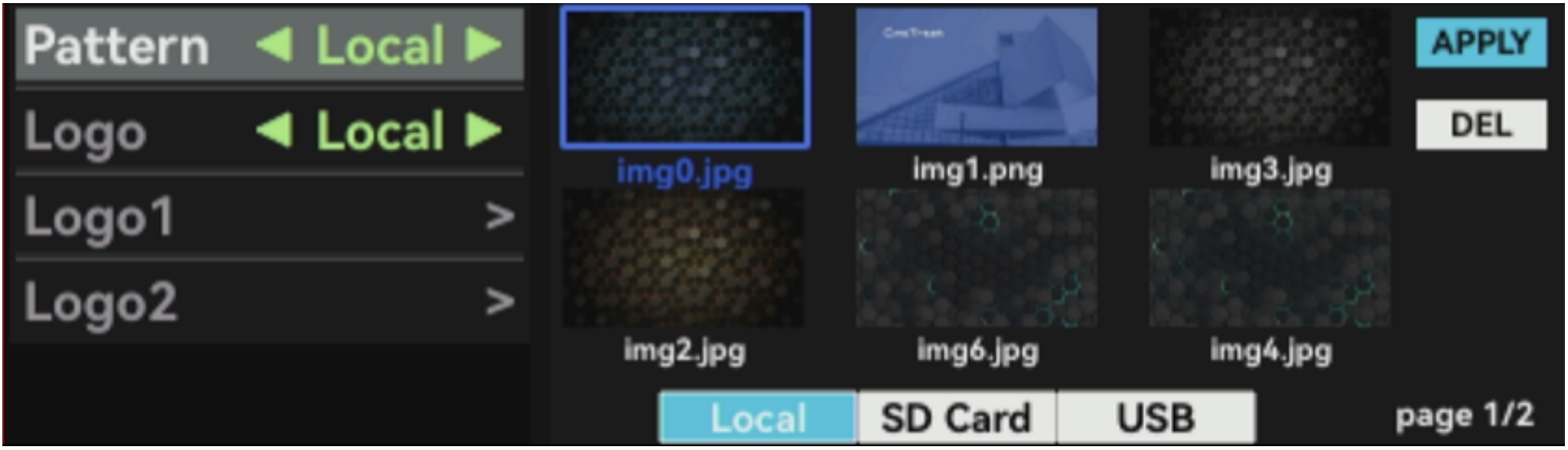

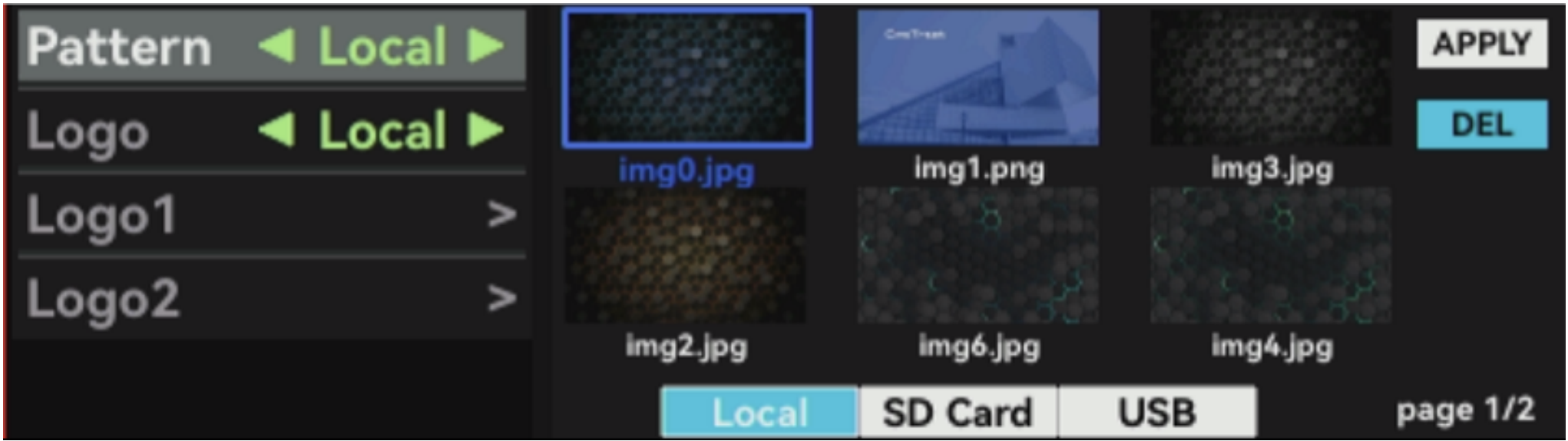

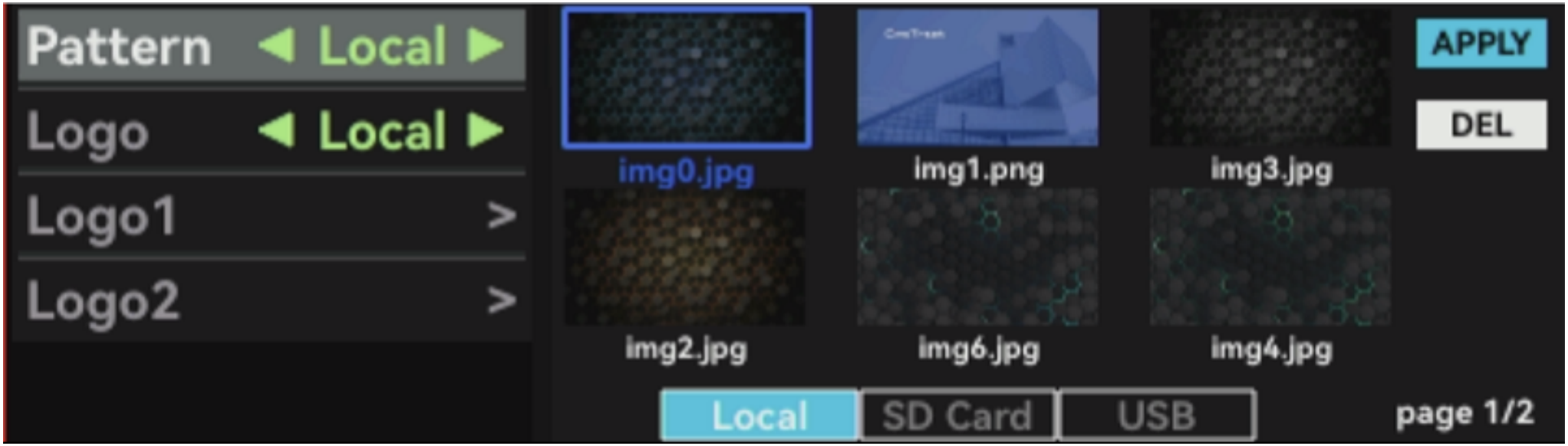

Pattern（パターン）

パターン設定から画像を選択できます。デフォルトでは本機の内蔵イメージが表示されます。USBドライブまたはSDカードはどちらも同時接続が可能です。挿入後、ジョイスティックでローカル/SDカード/USBの画像を切り替えることができます。

• APPLY（適用）

ノブを使ってローカル・USBドライブ・SDカードに保存された画像を選択し、ノブを押して適用してください。

• DEL（画像の削除）

ノブを使ってローカル・USBドライブ・SDカードに保存された画像を選択し、ノブを押して削除してください。

• IMPORT（画像のインポート）

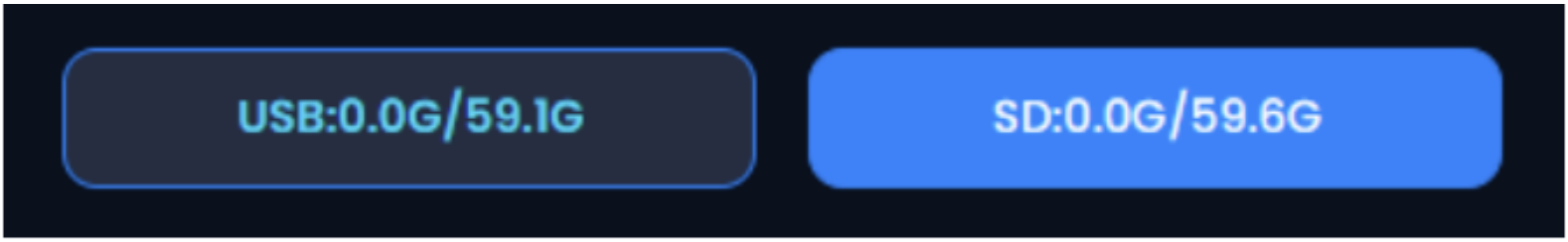

USBドライブ/SDカードを挿入すると、ステータス/メニューページ下部に使用メモリ/合計メモリのアイコンが表示されます。USBドライブ/SDカードの「images」フォルダに画像を保存し、ジョイスティックでUSBドライブ/SDカードのイメージメニューに切り替え、「Import」をクリックして追加してください。最大解像度：3840×1080。

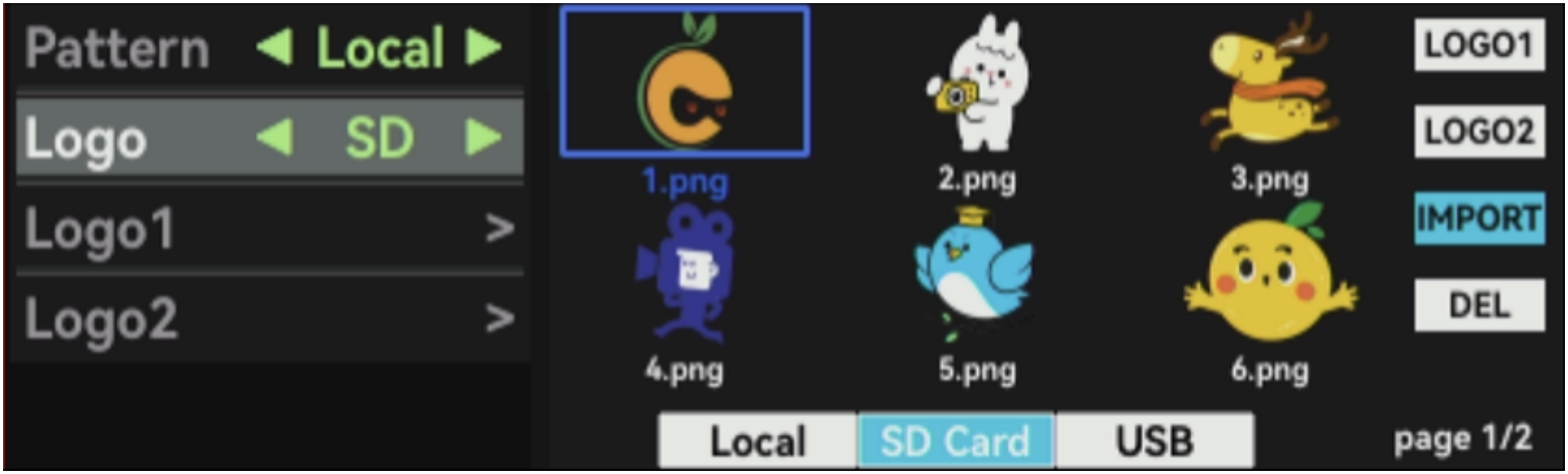

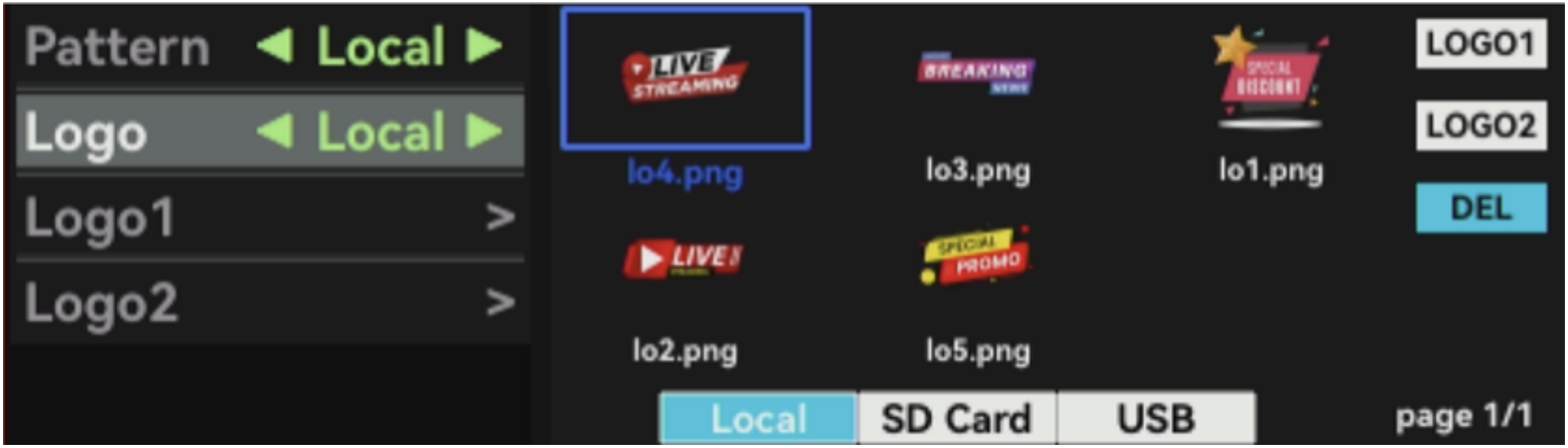

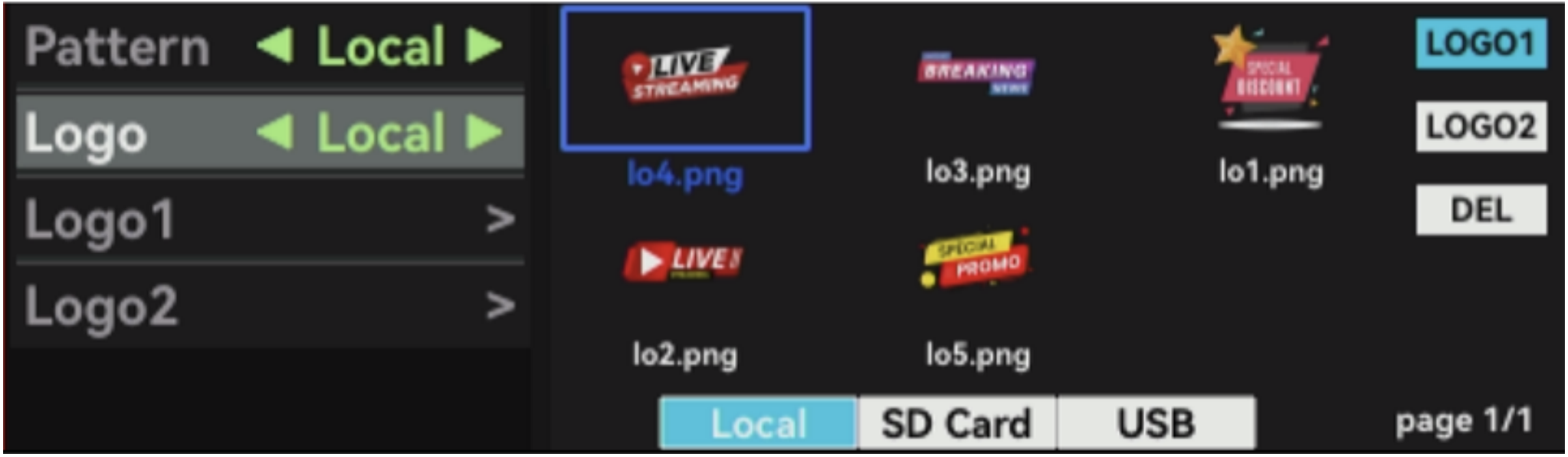

LOGO（ロゴ）

「Logo」を選択すると本機の内蔵デフォルト画像が表示されます。USBドライブ/SDカードを挿入後、ジョイスティックで切り替えられます。

• 適用方法

ノブを使ってローカルストレージ・USBドライブ・SDカードから画像を選択し、ノブを押してLOGO 1またはLOGO 2に設定してください。

• DEL（ロゴの削除）

ノブを使ってシステムまたはUSBドライブ/SDカードから画像を選択し、ノブを押して削除してください。

• IMPORT（ロゴのインポート）

USBドライブ/SDカードを挿入すると、ステータス/メニューページ下部に使用メモリ/合計メモリのアイコンが表示されます。USBドライブ/SDカードの「Logos」フォルダにロゴ画像を保存し、「Import」をクリックして読み込んでください。最大解像度：960×540。対応フォーマット：.png/.jpeg/.jpg/.bmp。

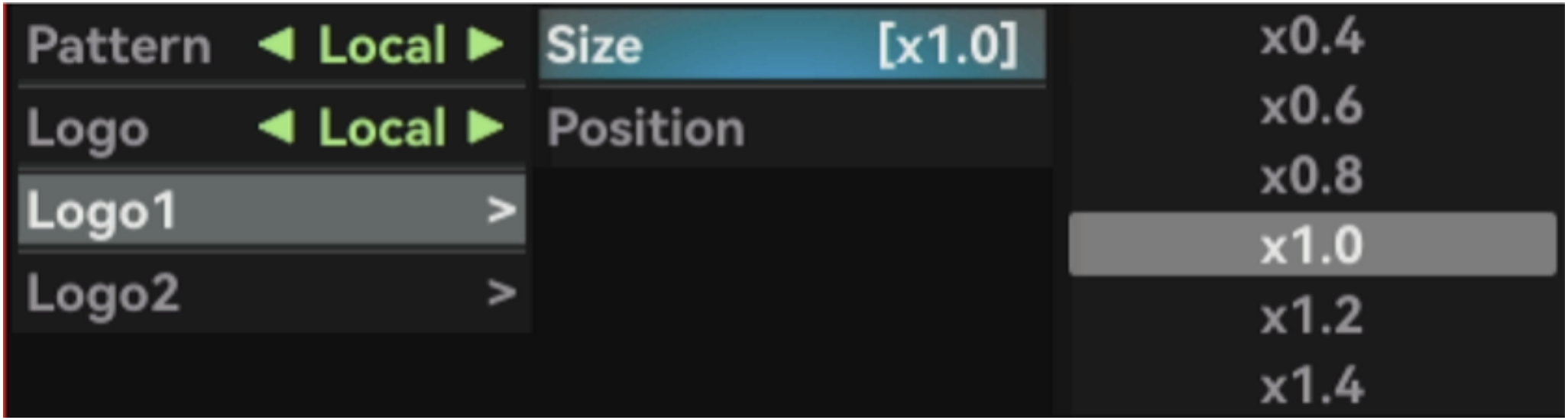

• Size（ロゴのサイズ変更）

イメージ設定でLOGO 1またはLOGO 2のサイズを選択し、ノブで切り替えます。オプション：×0.4/×0.6/×0.8/×1.0/×1.2/×1.4（デフォルト：×1.0）。

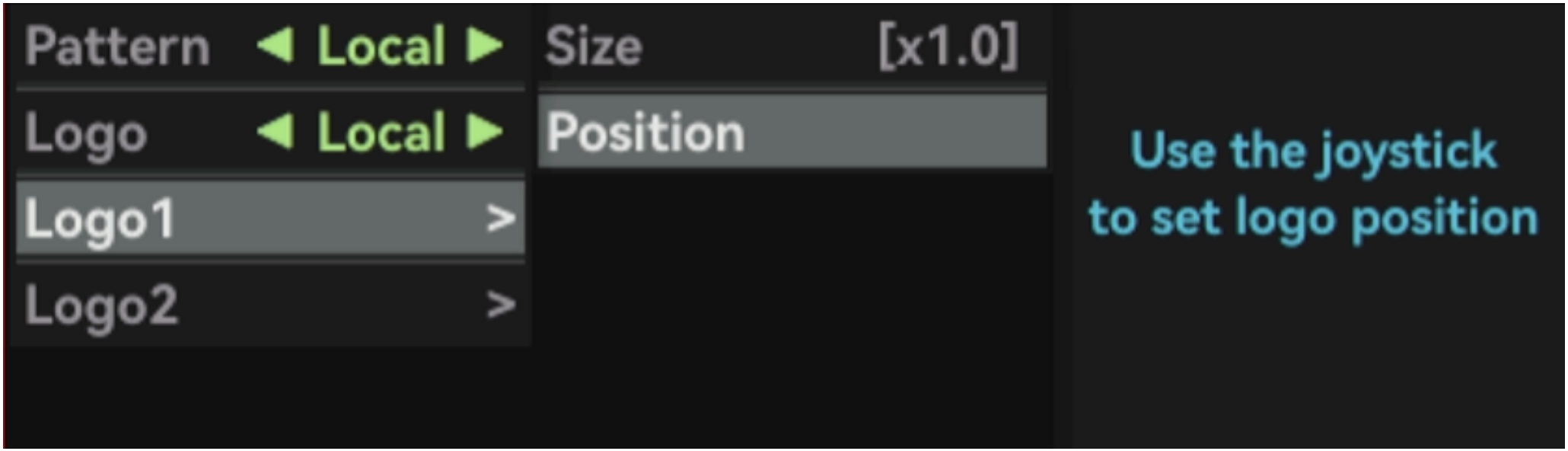

• Position（ロゴの位置調整）

イメージ設定でLOGO 1またはLOGO 2の位置を選択し、ジョイスティックで調整してください。

　メディア　

動画の録画・再生に対応します。H.264エンコードを使用し、録画とマルチネットワーク配信の両方に対応しています。録画・配信のビットレートを個別に設定できます。

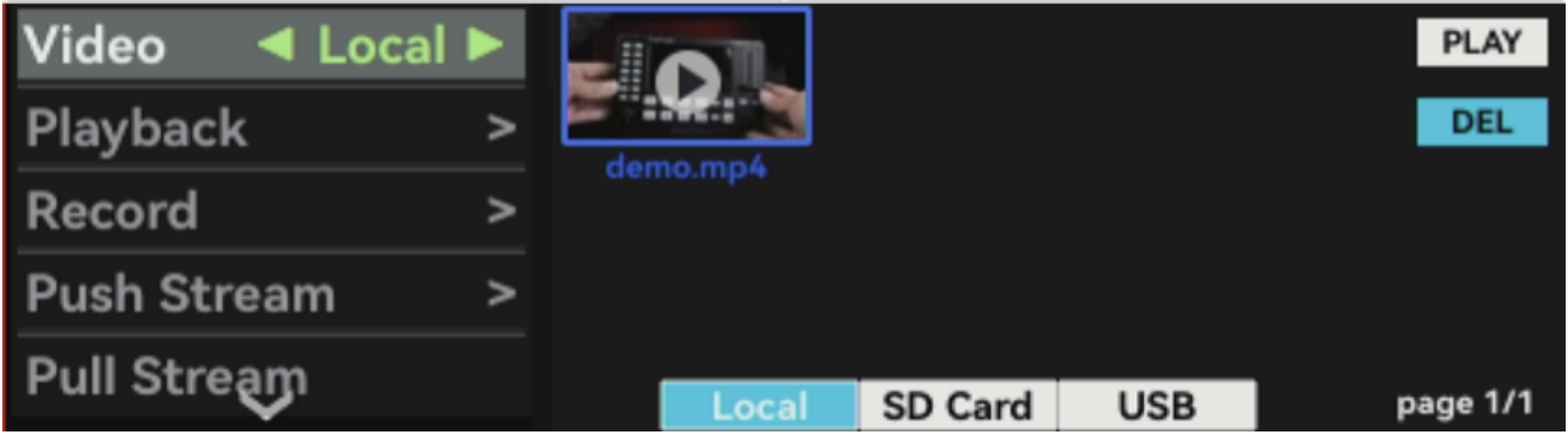

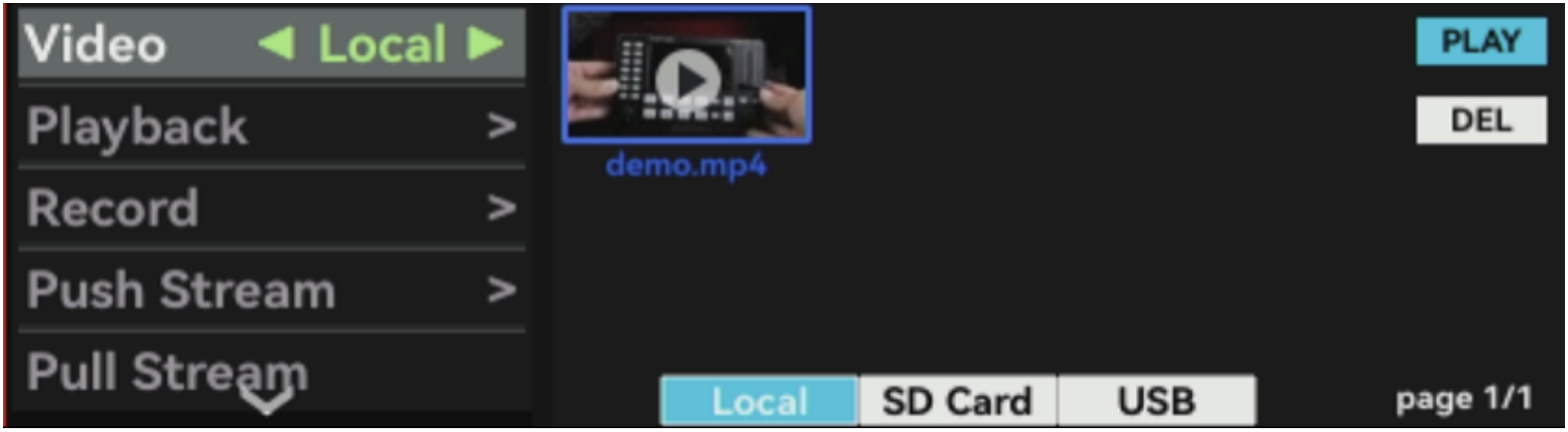

Video（動画）

メディア設定の「Video（動画）」を選択してください。本機の内蔵動画がデフォルトで表示されます。USBドライブ/SDカードを挿入するとアイコンが白色になります。ジョイスティックを使って内蔵動画と外部ソースの動画を切り替えることができます。

• PLAY（再生）

ノブで動画を選択し「Play（再生）」をクリックしてください。動画はAUX出力から再生されます。

• DEL（動画の削除）

ノブで動画を選択し「Delete（削除）」をクリックしてください（再生中の動画は削除できません）。

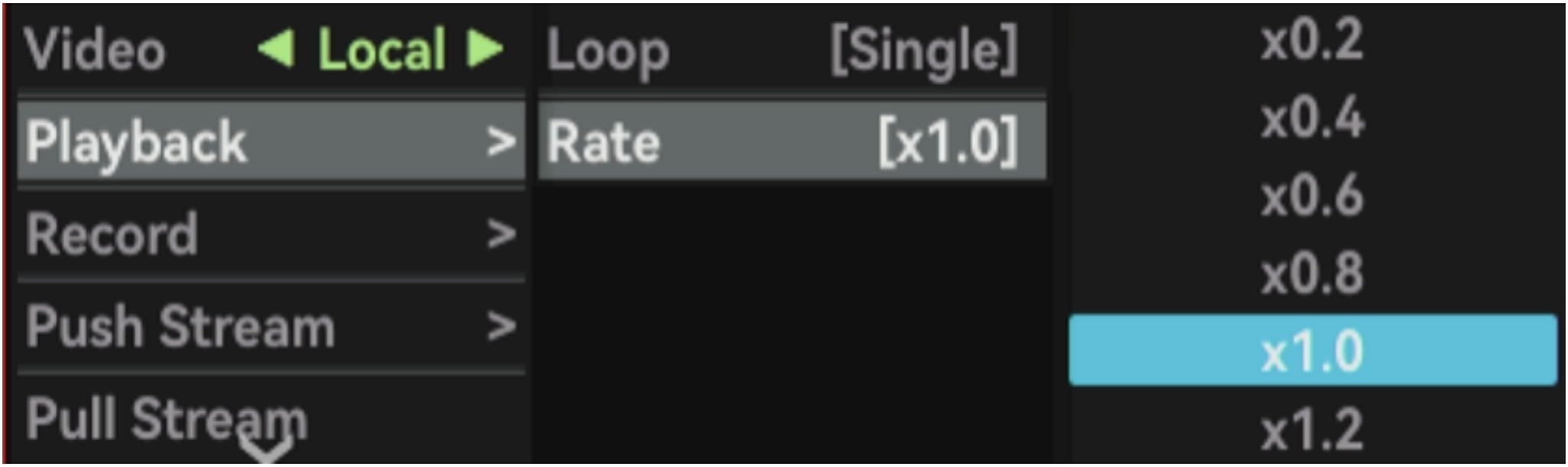

• Playback（再生モード）

メディア設定の「Playback（再生）」を選択。ループモード：シングル/リスト。速度：×0.2〜×1.2（デフォルト：×1.0）。

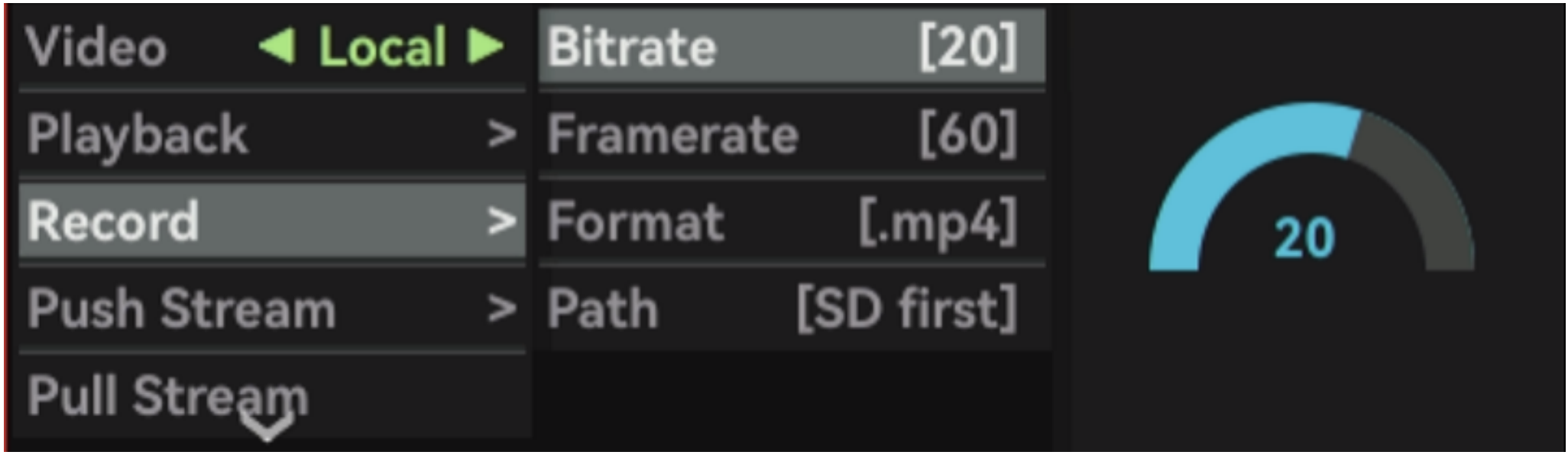

Recording（録画）

Stream 1はPGMの映像と音声をUSBドライブ/SDカードの「video_rec」フォルダに録画します。

対応ストレージフォーマット：FAT32 / NTFS / exFAT（FAT32は最大4GBまで）

【注意】

• ストレージデバイスの容量が不足すると、自動的に録画が停止します。
• FAT32フォーマットのUSBドライブ/SDカードでは、ファイルサイズが4GBに達すると録画が停止します。
• 録画中の電源切断や外部ストレージの取り外しは、録画ファイルの破損につながります。

• Bitrate（ビットレート）

メディア設定の「Record」→「ビットレート」から設定します。範囲：5〜30（デフォルト：20）。

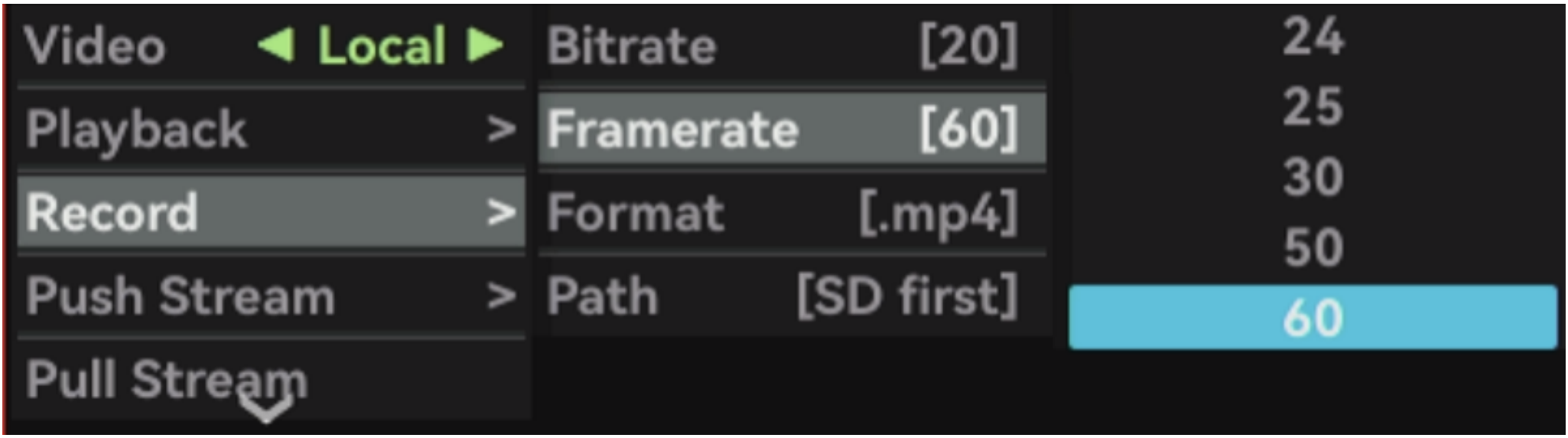

• Framerate（フレームレート）

メディア設定の「Record」→「Frame rate」から設定します。選択肢：24/25/30/50/60（デフォルト：60）。

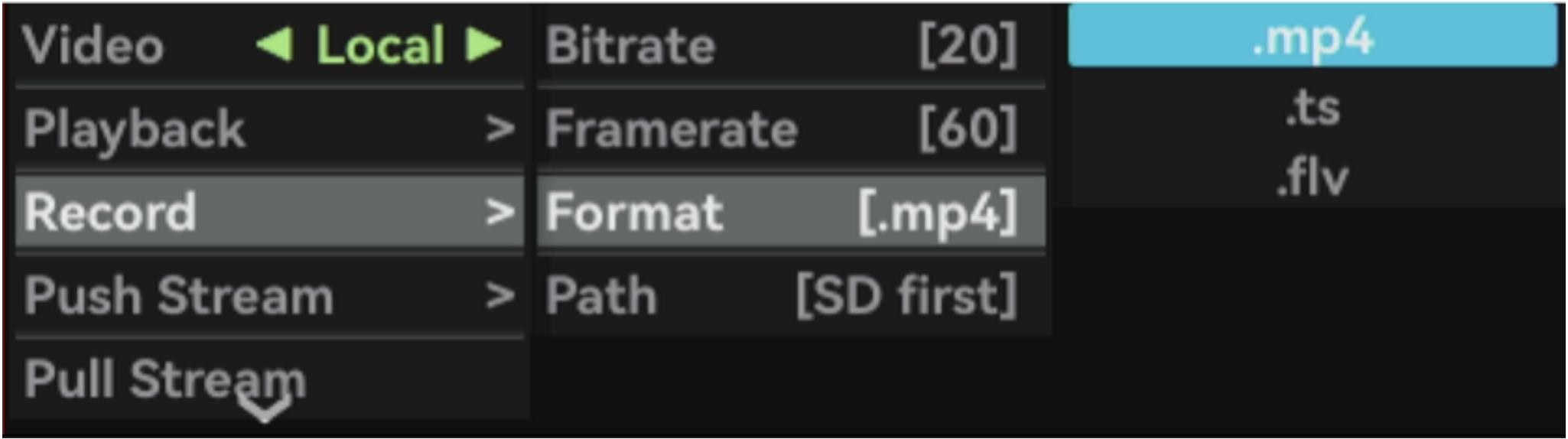

• Format（フォーマット）

メディア設定の「Record」→「Format」から設定します。選択肢：.mp4/.ts/.flv（デフォルト：.mp4）。

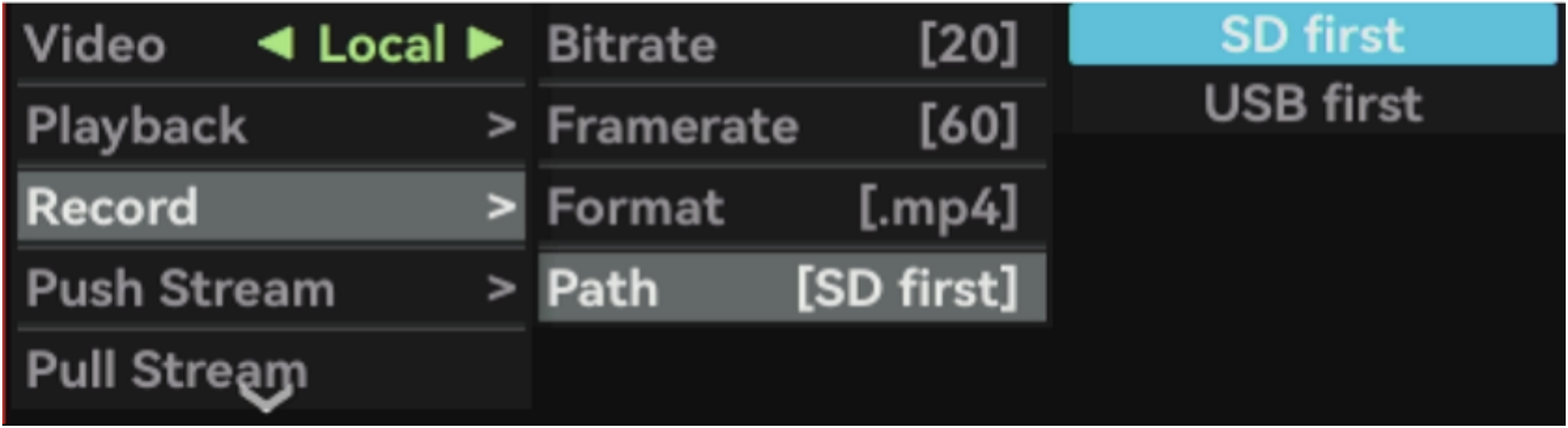

• Path（保存パス）

メディア設定の「Record」→「path」から保存先の優先順位を変更できます（デフォルト：SDカード優先）。

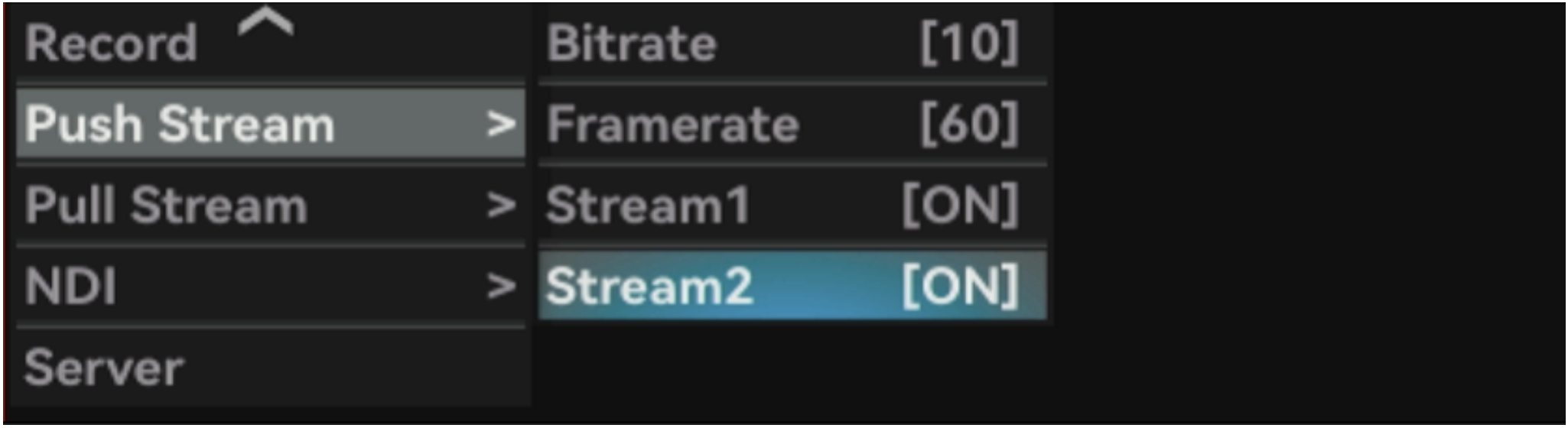

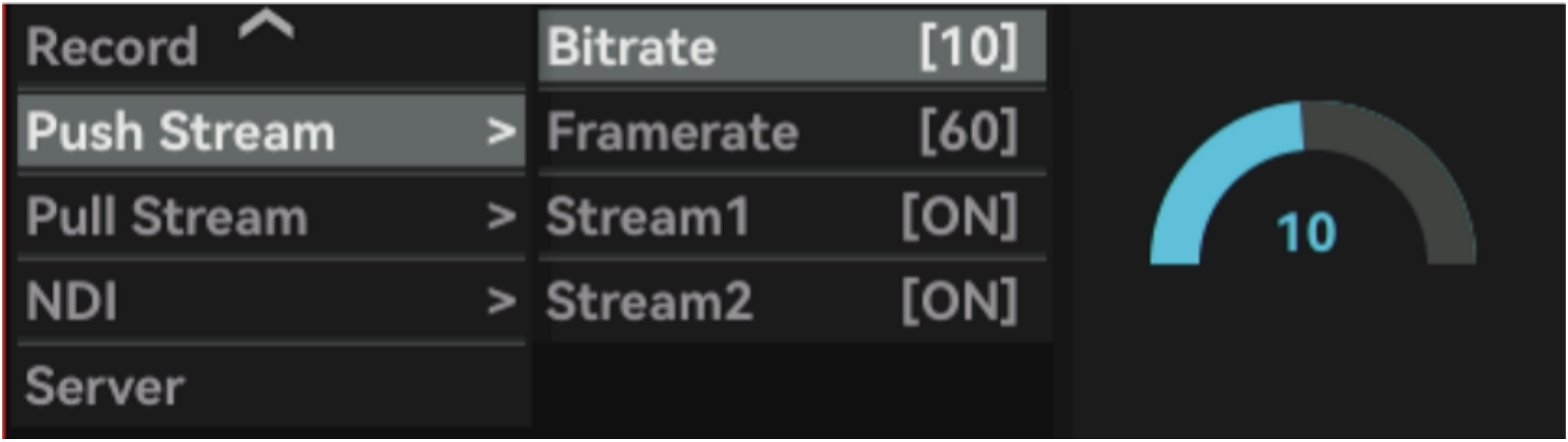

プッシュ配信（Push Stream）

「Stream（配信）」を選択します。2件のプッシュアドレスを保存可能。[STREAM]ボタンで配信開始。アドレスが有効なら緑色ランプが点灯します。

• Bitrate（ビットレート）

メディア設定の「Push Stream」→「bitrate」から設定します。範囲：1〜20（デフォルト：10）。

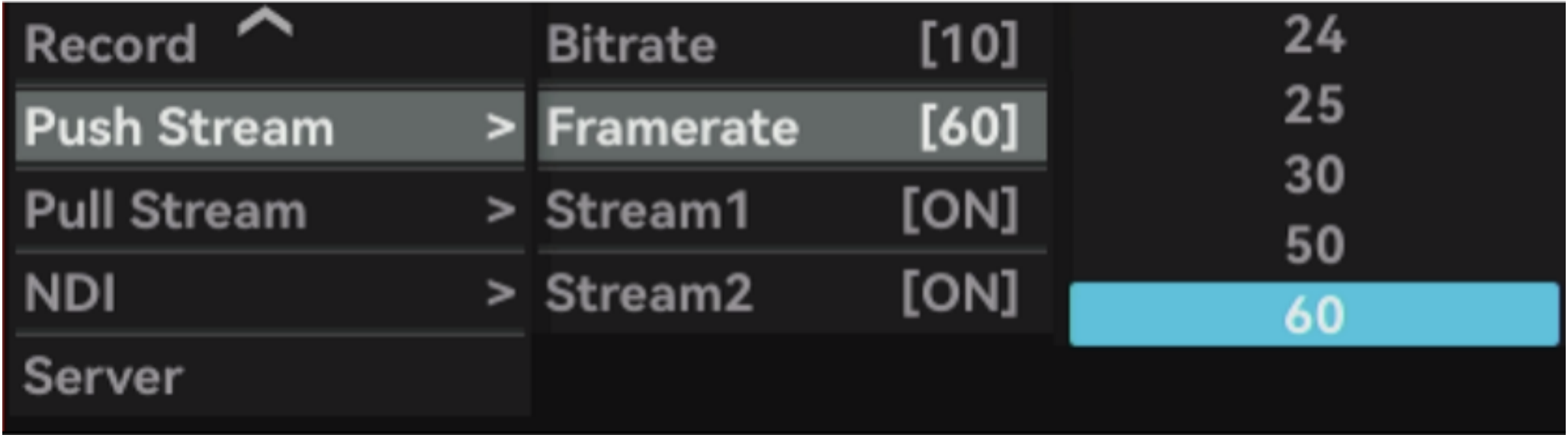

• Framerate（フレームレート）

メディア設定の「Push Stream」→「Frame rate」から設定します。選択肢：24/25/30/50/60（デフォルト：60）。

• Stream1／2（配信スイッチ制御）

メディア設定の「Streaming」→「Stream」を選択し、ノブで2つの配信スイッチを操作してください。

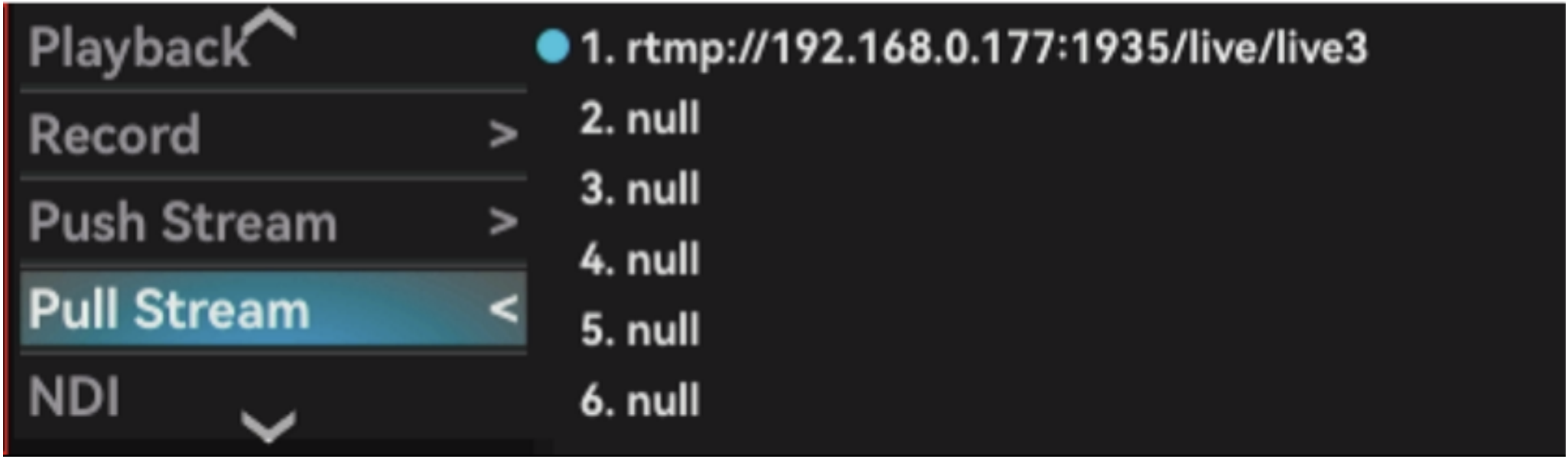

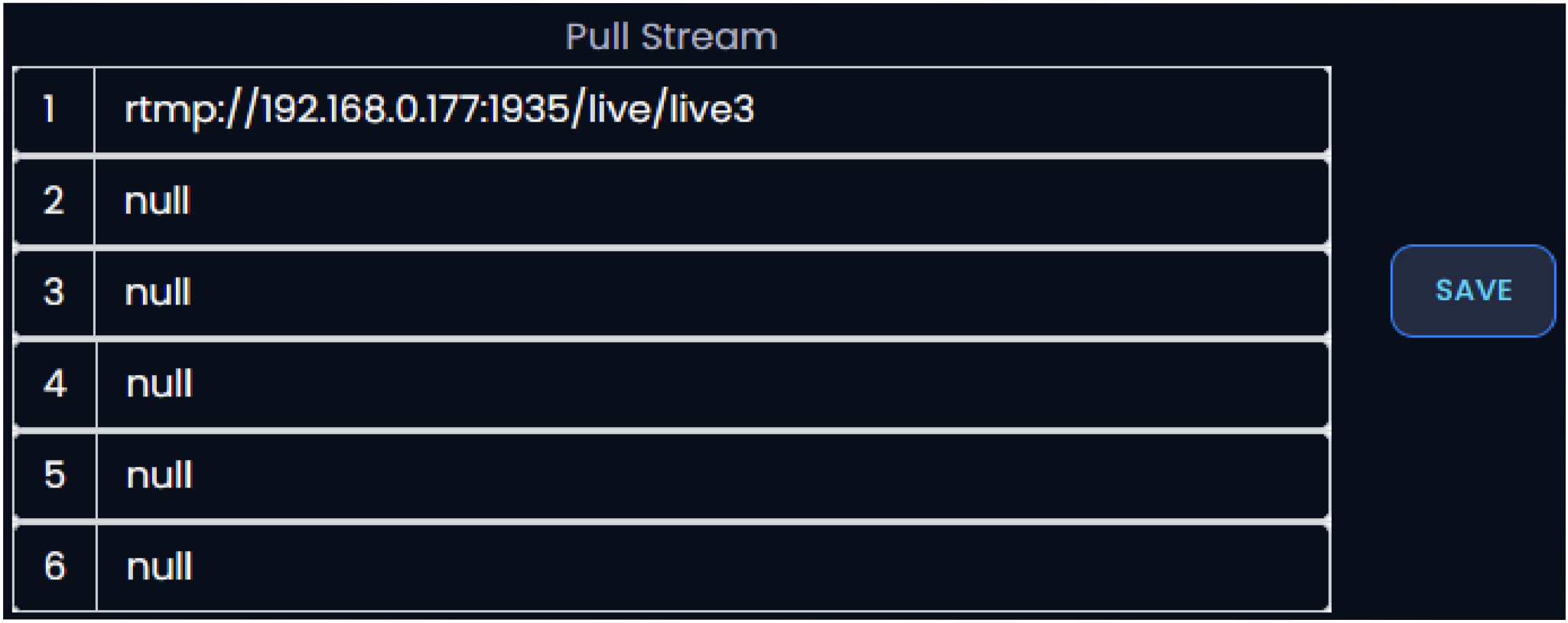

Pull Stream（プル配信）

PCソフトウェアからプルアドレスを入力し（最大6件）、メニューで選択してノブを押してプルを実行してください。

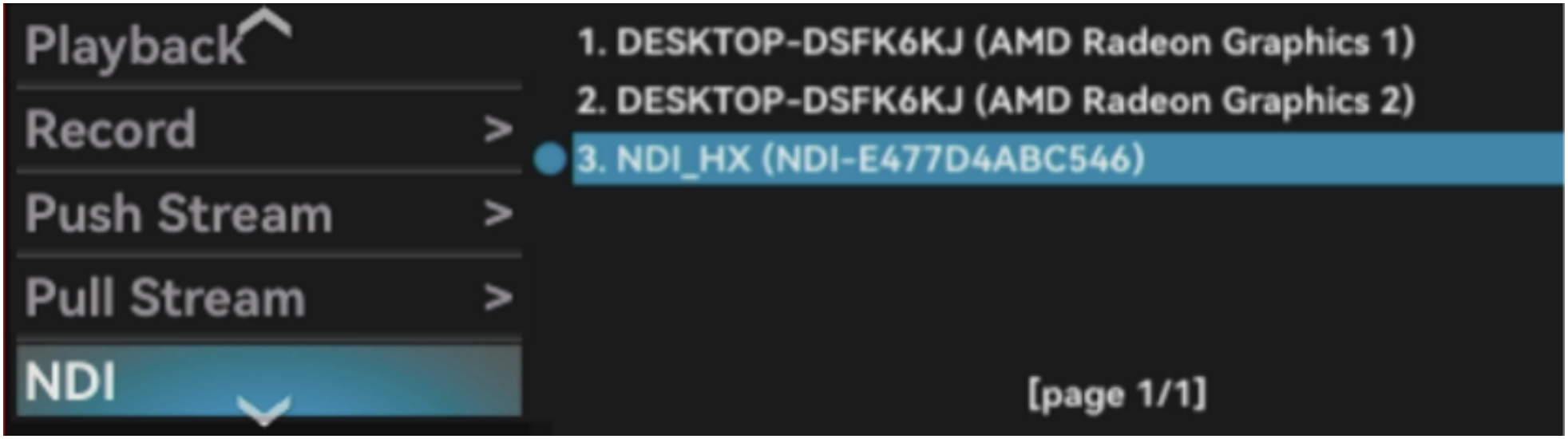

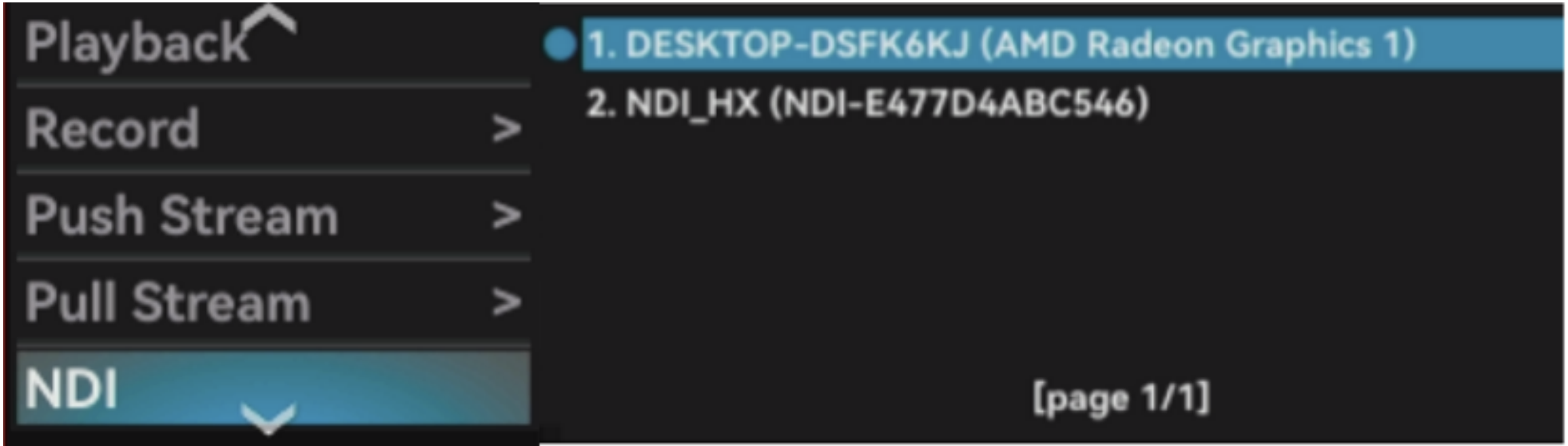

NDI

NDIは複数デバイス間で映像を転送できる効率的なネットワーク転送プロトコルです。専用ネットワーク機器を必要とせず、映像編集・再生・制御に対応します。

PTZカメラとスイッチャーを同一LANに接続後、スイッチャーのネットワーク設定を開き、NDI機能を起動してPTZカメラに接続するとAUXウィンドウに映像が表示されます。

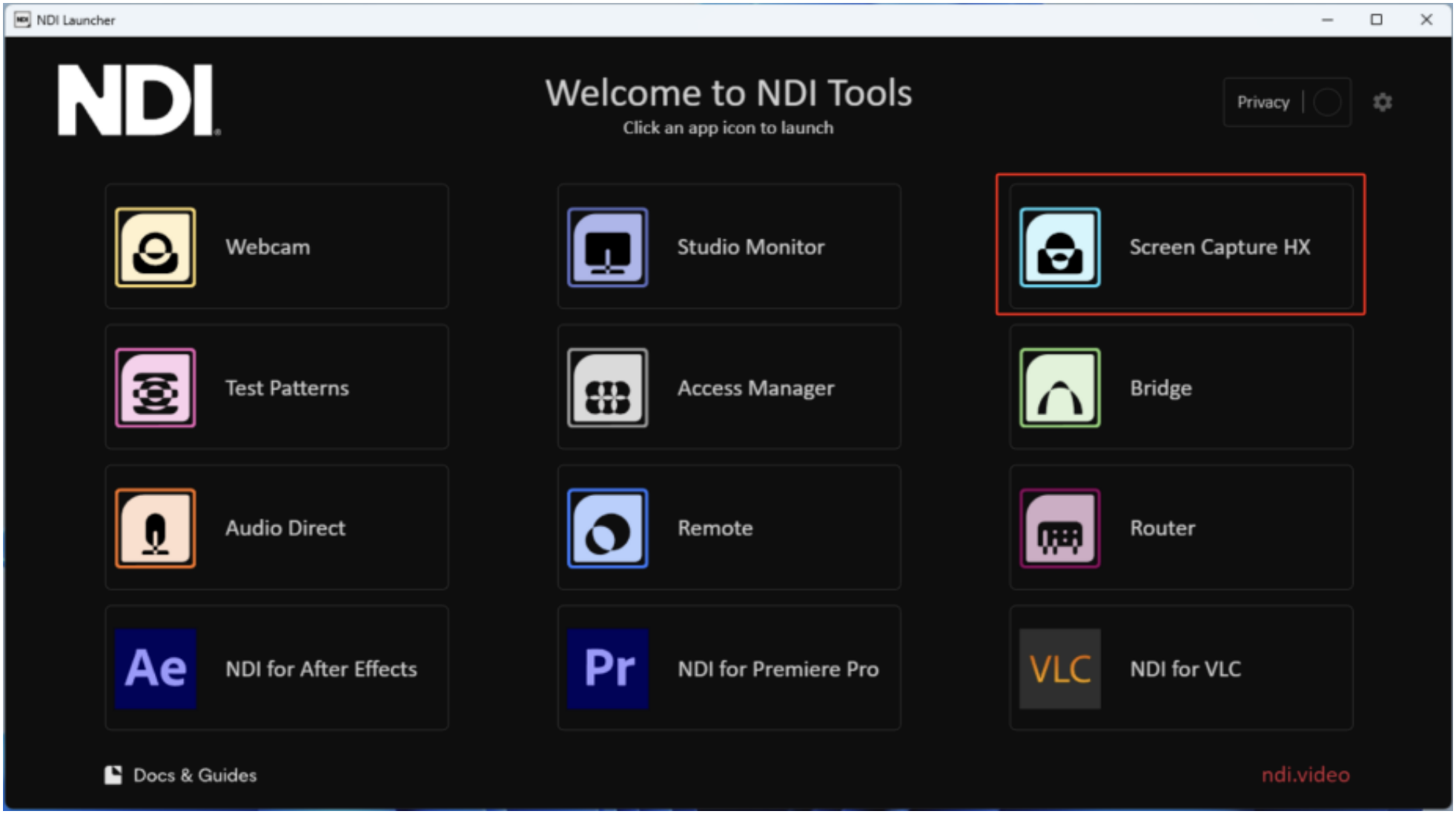

PCとスイッチャーを同一LANに接続し、NDI Launcherを起動して「Screen Capture HX」をクリックし、スイッチャーのNDI機能を有効にするとAUXウィンドウにPCデスクトップが表示されます。

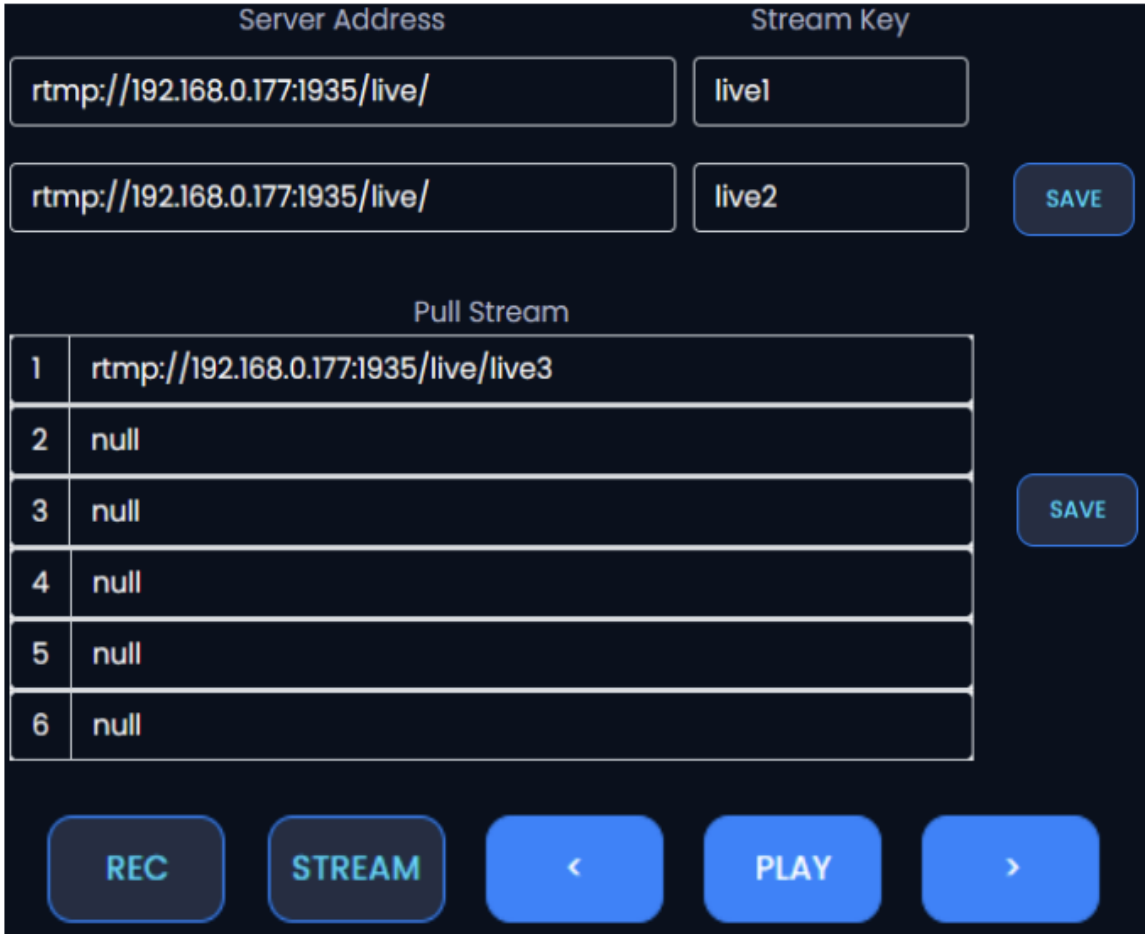

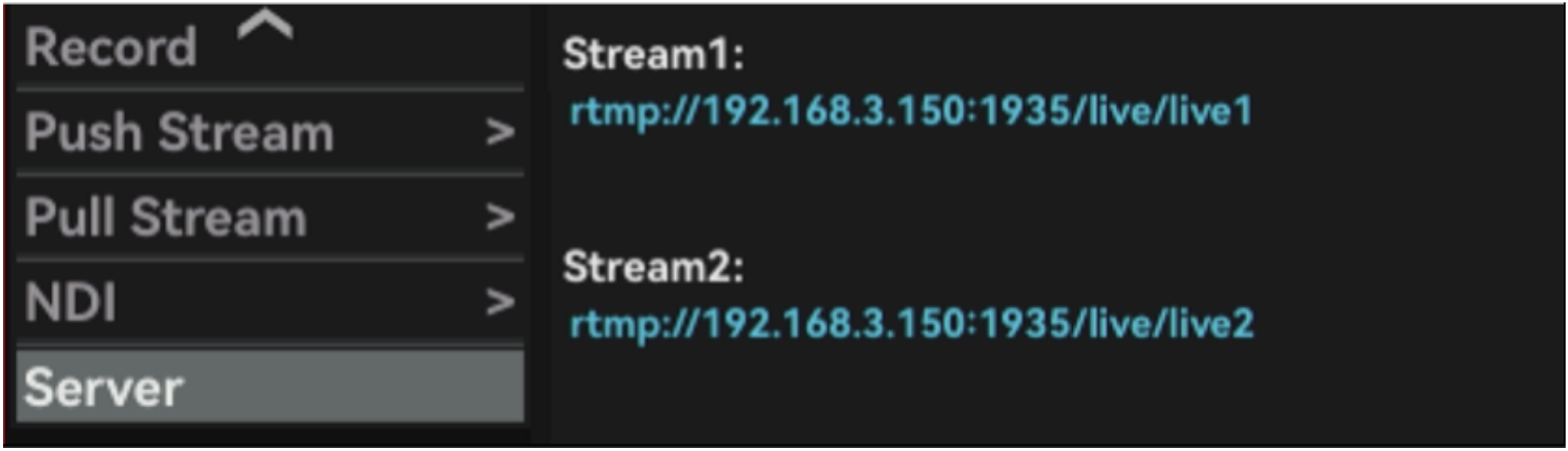

Server（配信サーバー）

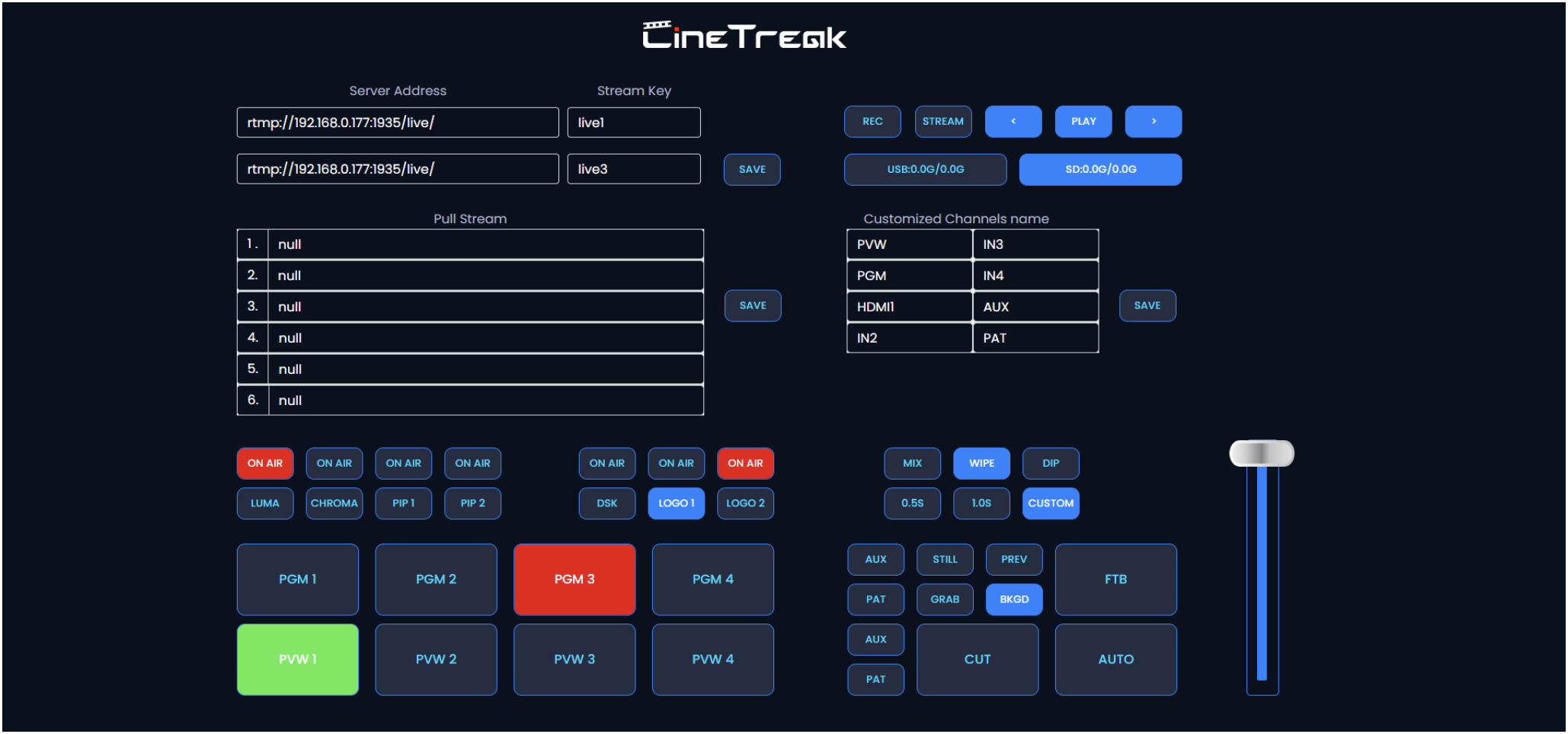

PCソフトウェアでプッシュアドレスをカスタマイズできます。USBドライブ/SDカードの「stream_url.txt」に保存したアドレスは自動的に更新されます。

　PIP（ピクチャー・イン・ピクチャー）　

2系統のPIPは任意のクロップ・リサイズに対応し、さまざまな用途に活用できます。会議用マルチスクリーン機能により、リモート会議を素早く開始できます。両PIPが有効なとき[PIP1]・[PIP2]ボタンが白色点灯します。

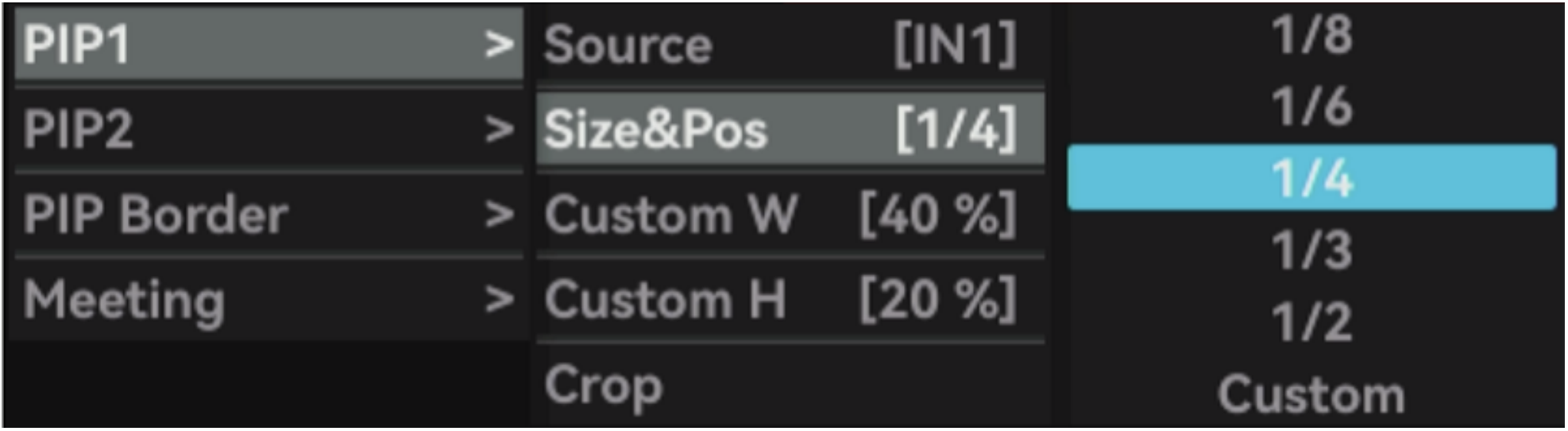

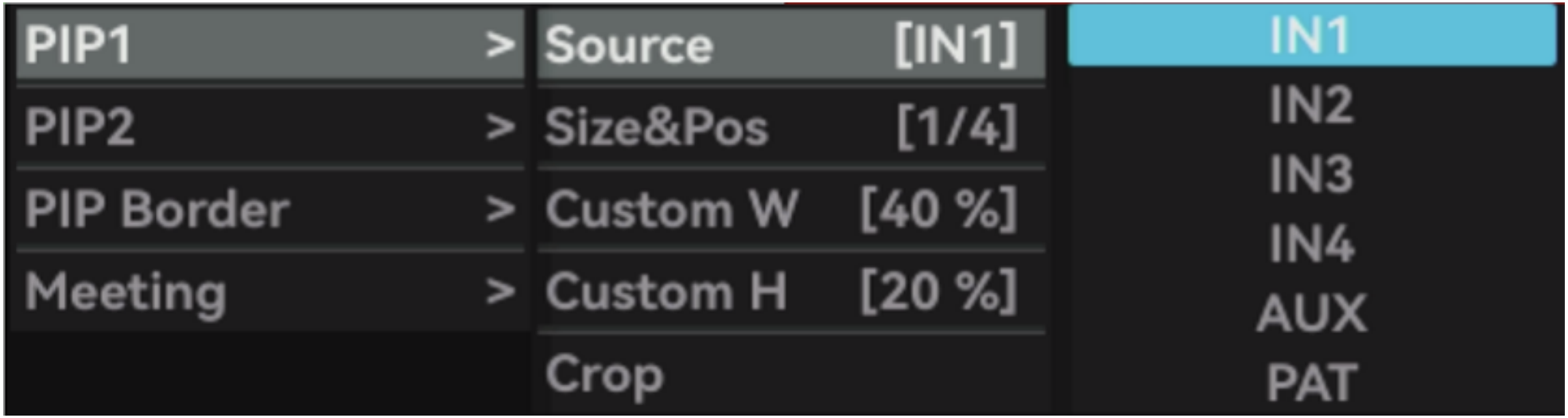

PIP1設定

[PIP1]ボタンを押してPIP 1機能メニューを開き、サイズとクロップを調整してください。

• Source（ソース設定）

PIP設定の「PIP 1」→「Source（ソース）」からIN1/IN2/IN3/IN4/AUX/PATを選択（デフォルト：IN1）。

• Size&Pos（サイズと位置）

位置はロッカーで調整。サイズは1/8・1/6・1/4・1/3・1/2・カスタムから選択（デフォルト：1/4）。

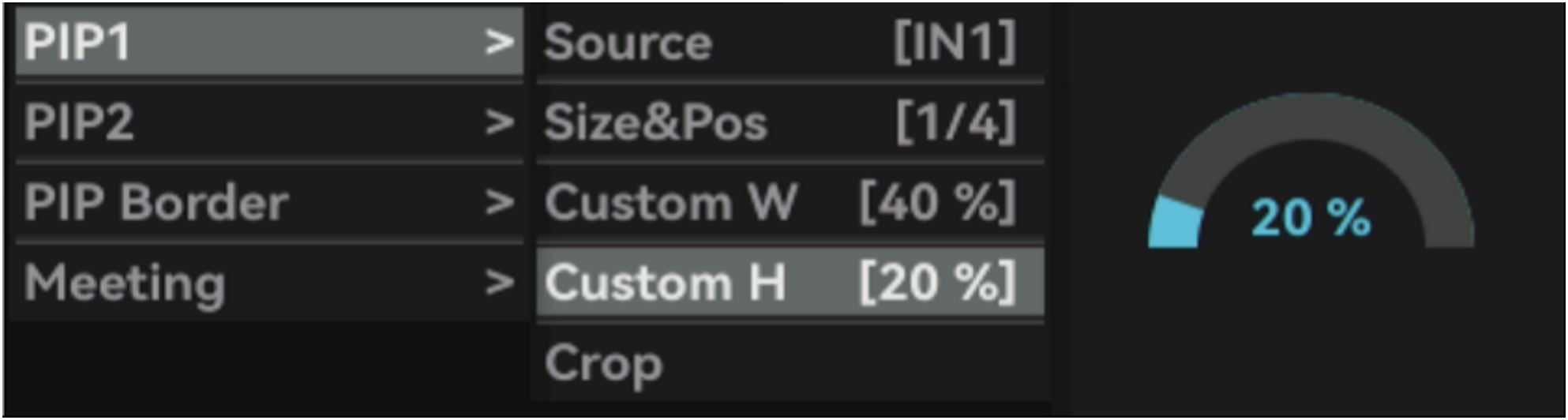

• Custom W／H（カスタム幅・高さ）

ノブで幅と高さを調整。範囲：10%〜100%（デフォルト：幅40%・高さ20%）。

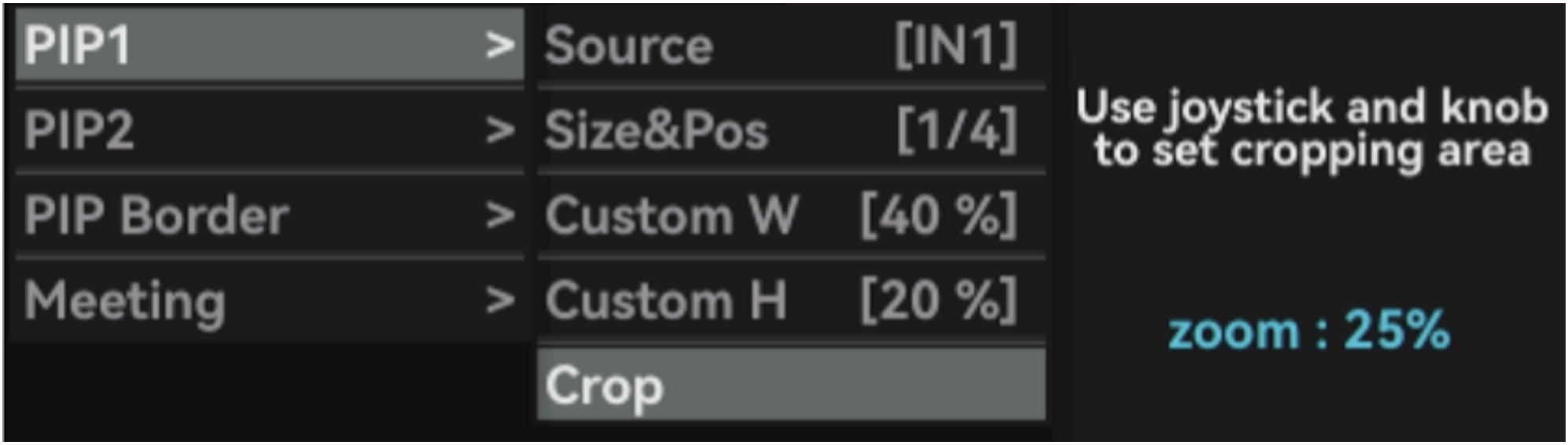

• Crop（クロップ設定）

PIP設定の「PIP 1」→「Crop」を選択。PTZジョイスティックで範囲選択、ノブでズームレベル設定（デフォルトエリア：25%）。

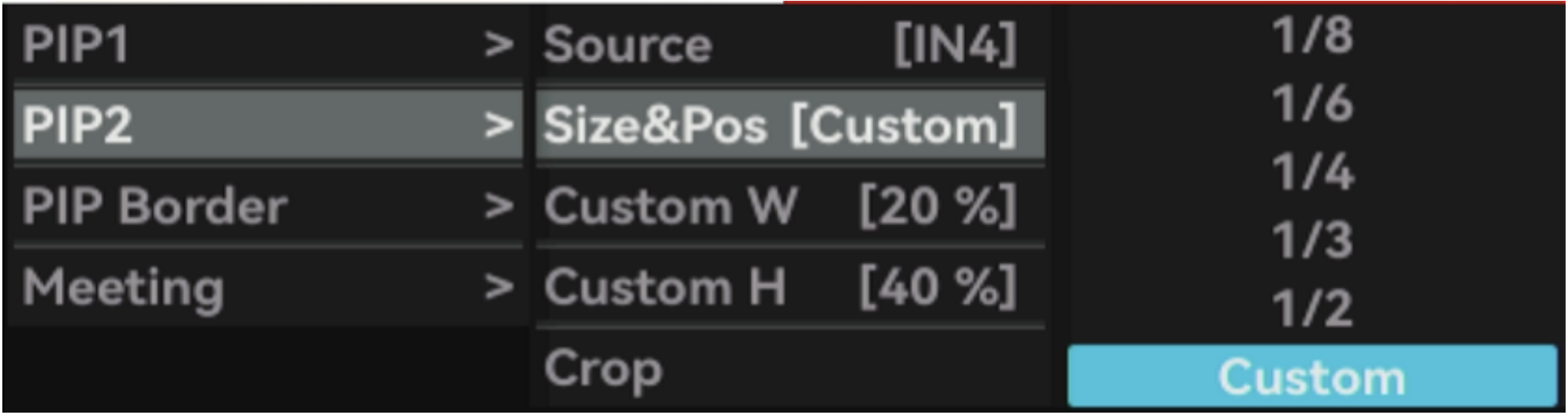

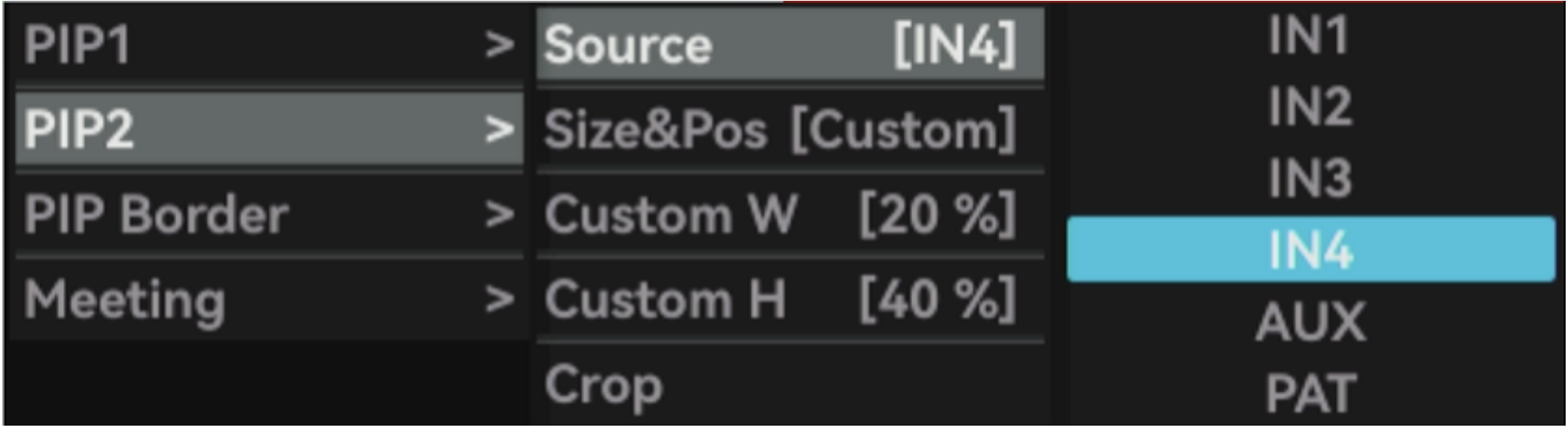

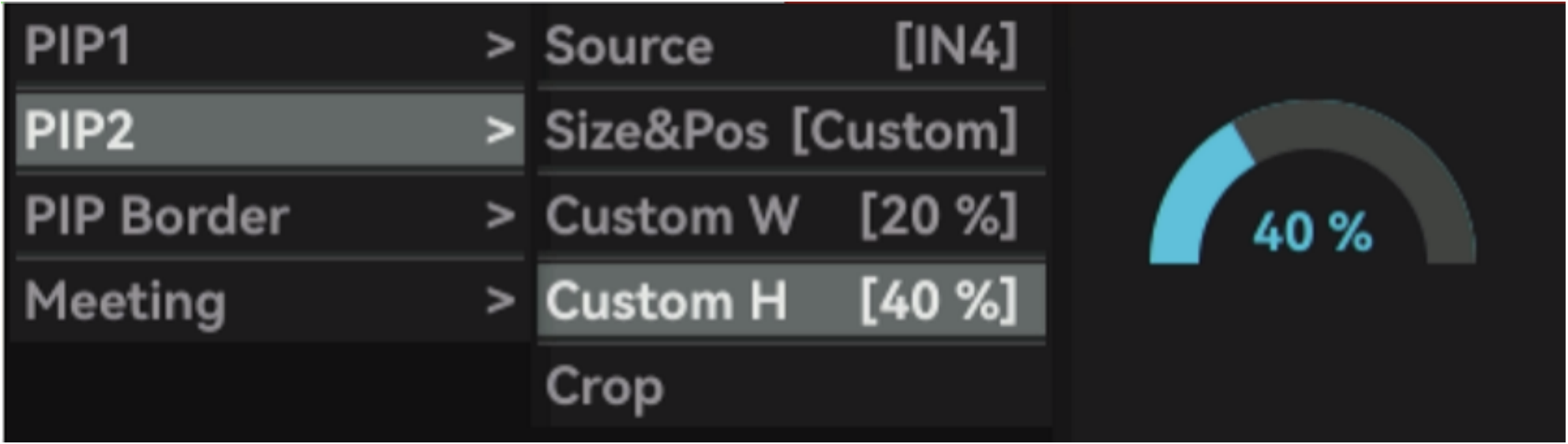

PIP2設定

[PIP2]ボタンを押してPIP機能メニューを開いてください。

• Source（ソース設定）

PIP設定の「PIP 2」→「Source」からIN1/IN2/IN3/IN4/AUX/PATを選択（デフォルト：IN1）。

• Size&Pos（サイズと位置）

位置はロッカーで調整。サイズは1/8・1/6・1/4・1/3・1/2・カスタムから選択（デフォルト：1/4）。

• Custom W／H（カスタム幅・高さ）

ノブで幅と高さを調整。範囲：10%〜100%（デフォルト：幅40%・高さ20%）。

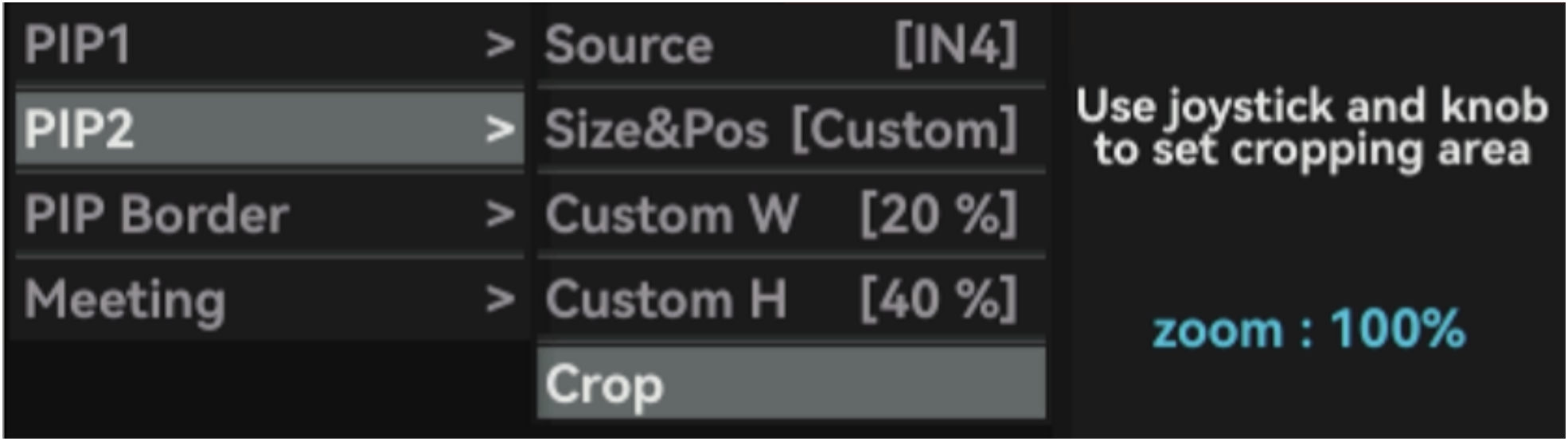

• Crop（クロップ設定）

PIP設定の「PIP 2」→「Crop」を選択。PTZジョイスティックで範囲選択、ノブでズームレベル設定（デフォルトエリア：25%）。

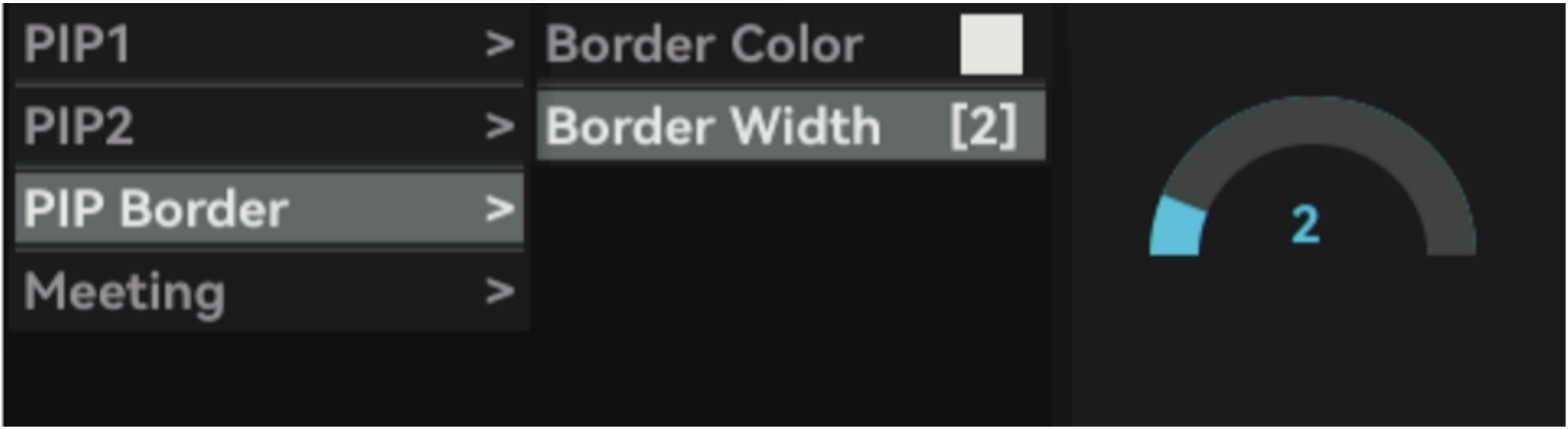

PIP Border（ボーダー設定）

PIP1とPIP 2の両方に適用されます。

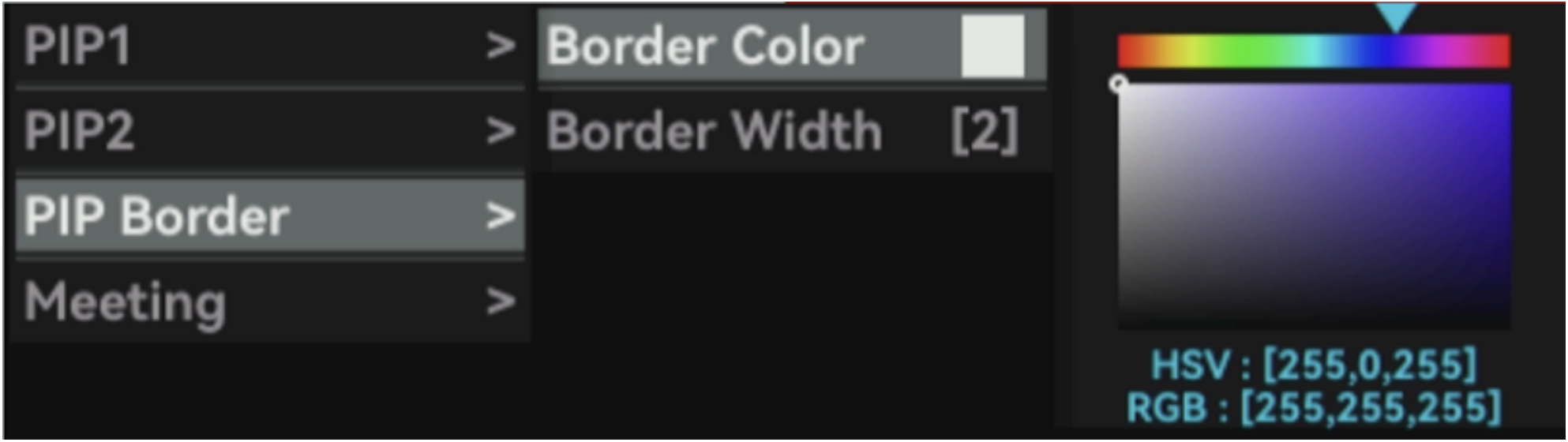

• Border Color（ボーダーカラー設定）

PIP設定の「PIP border」→「border color」を選択。ノブと5方向キーでRGB・色相・彩度・明度を変更します。

• Border Width（ボーダー幅設定）

PIP設定の「PIP border」→「border width」を選択。範囲：0〜16（デフォルト：2）。

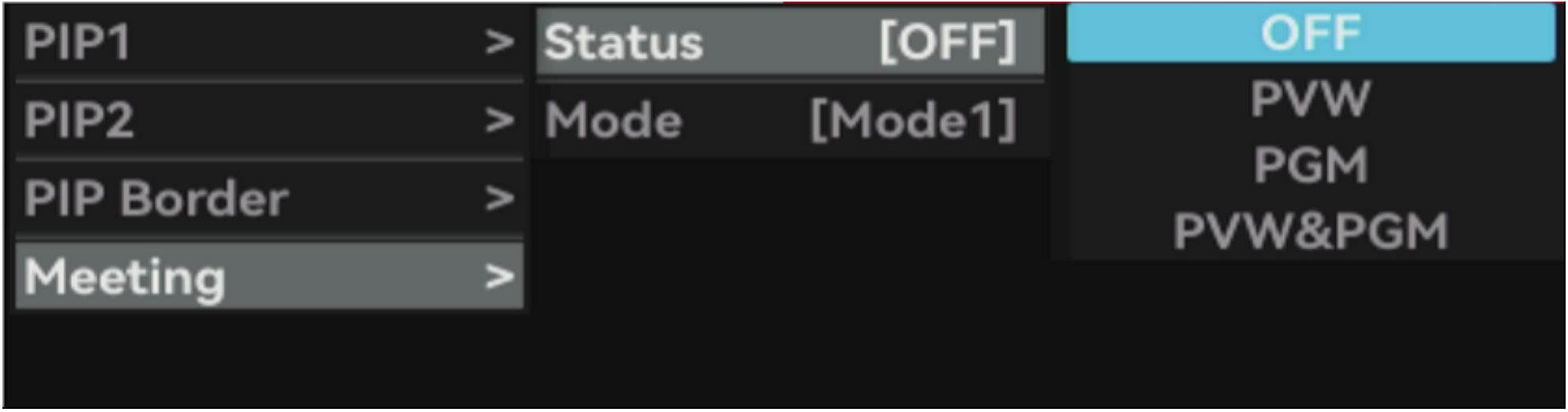

Meeting（会議モード）

4チャンネルの入力信号をPVW・PGMまたは2画面同時表示できます。

• Status（ステータス設定）

PIP設定の「Meeting」→「Status」を選択。「Off」「PVW」「PGM」「PVW & PGM」から選択（デフォルト：Off）。

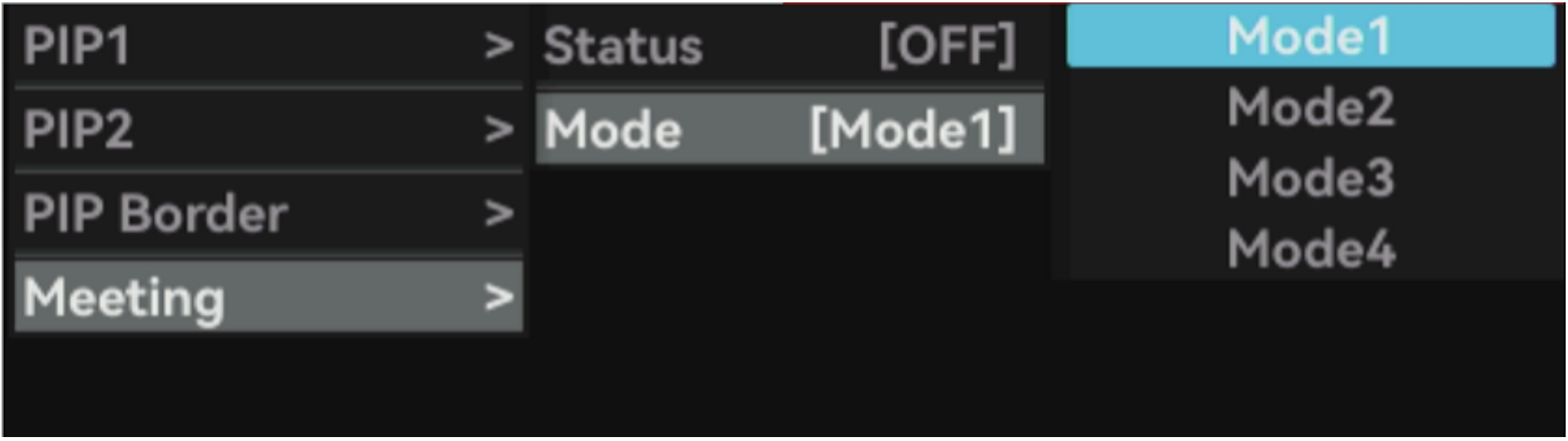

• Mode（モード設定）

さまざまな会議モードを選択できます（デフォルト：モード1）。Mode1〜4から選択可能。

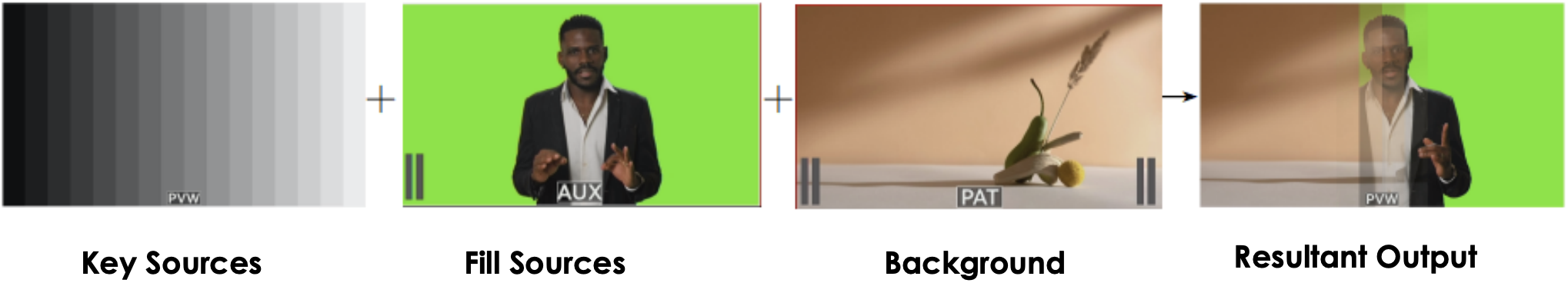

　LUMA（ルマキー）　

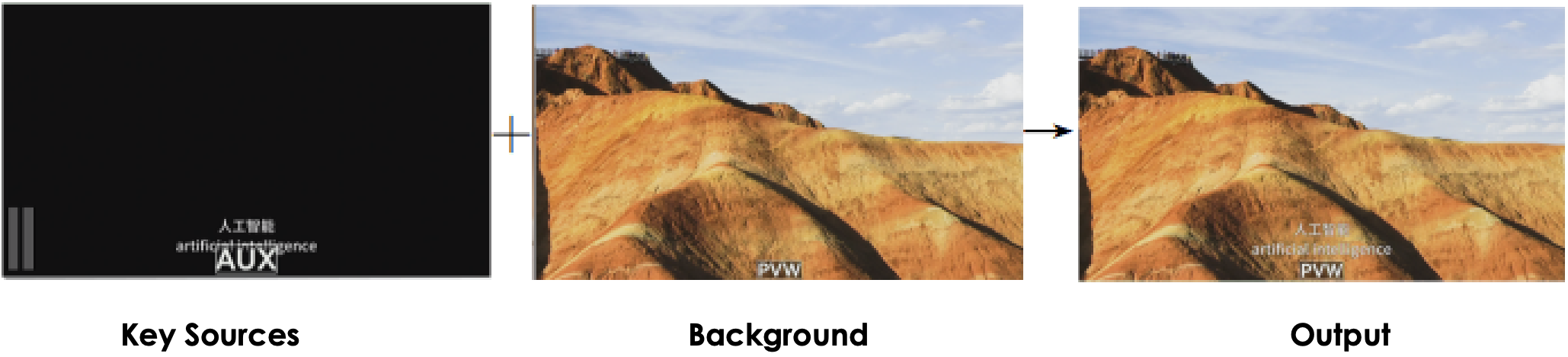

ルマキーは、映像の輝度レベルに基づいてテキストを背景クリップに合成する手法です。

ルマキー設定に入り、キーソースを選択してルマキーエフェクトを設定してください。ルマキーはPVWモードとPGMモードの両方で使用できます。PVWでルマキーを有効にすると[LUMA]キーが白色点灯、PGMで有効にすると[LUMA ON AIR]キーが赤色点灯します。

スレッショルドはキーソースのキーイング範囲を調整し、フィルソースはキーイングされたエリアを埋めます。選択された背景信号ソースはキーソース画像にオーバーレイされ、スレッショルドの調整に応じて変化します。

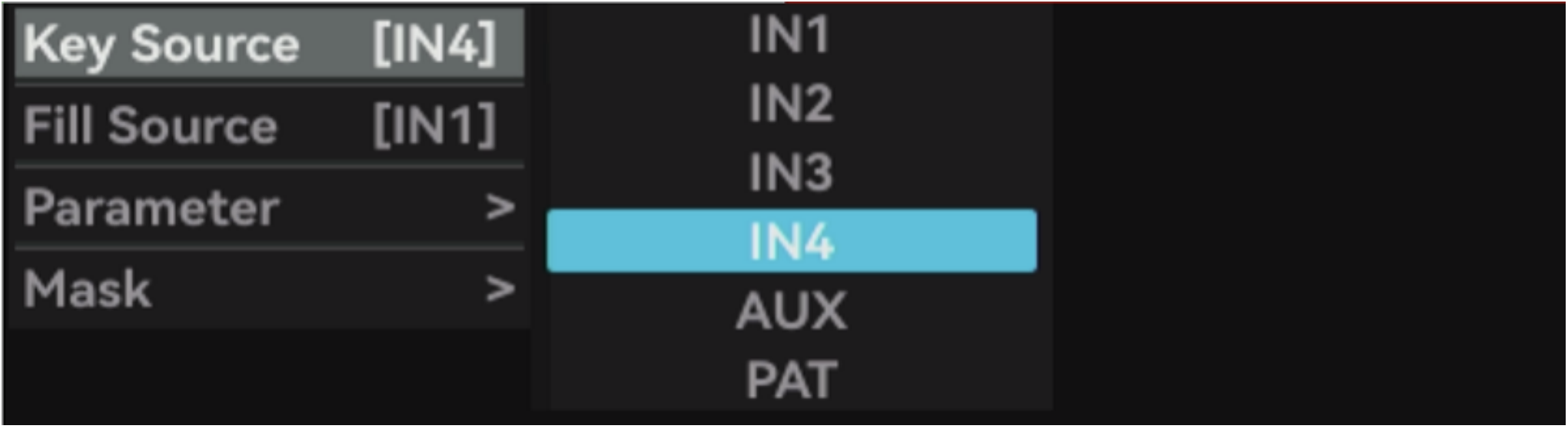

Key Source（キーソース設定）

ルマキー設定の「Key Source」からIN1/IN2/IN3/IN4/AUX/PATを選択（デフォルト：IN4）。

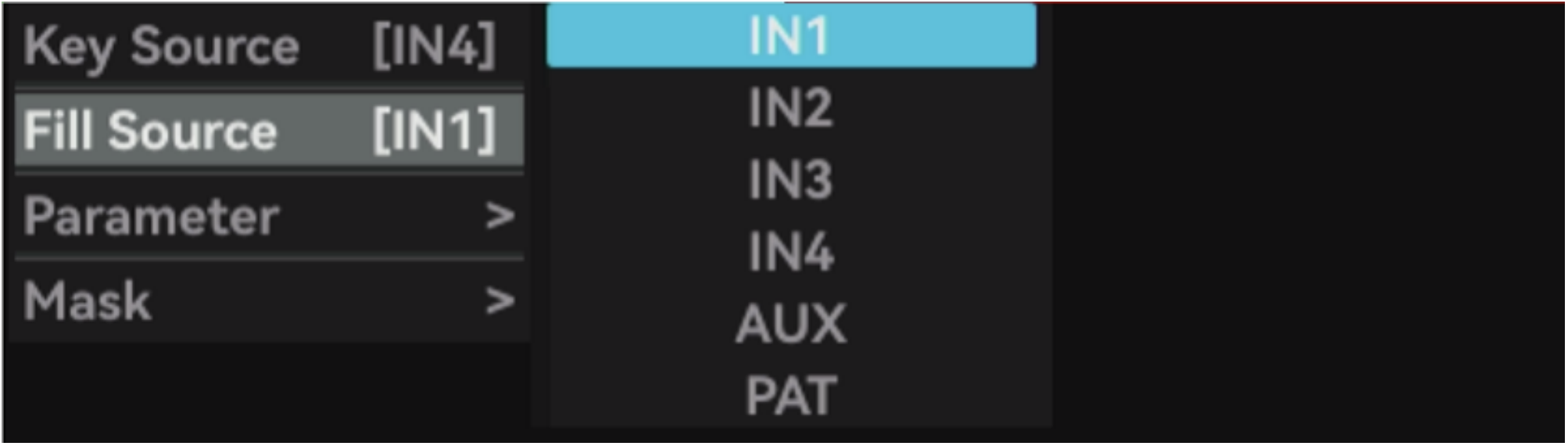

Fill Source（フィルソース設定）

ルマキー設定の「Fill Source」からIN1/IN2/IN3/IN4/AUX/PATを選択（デフォルト：IN1）。

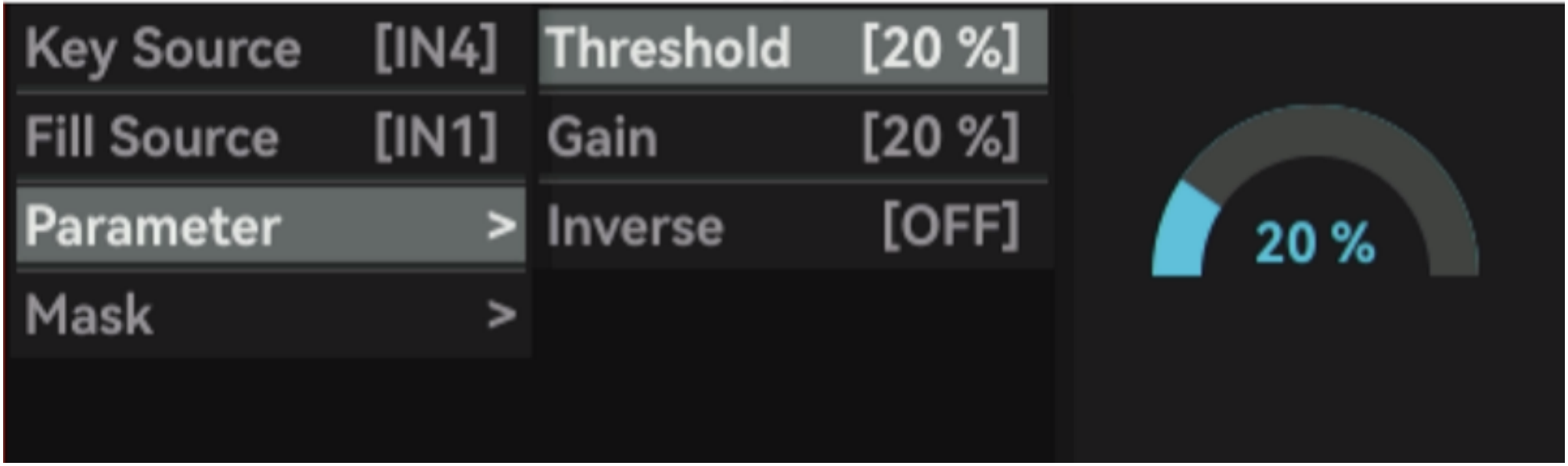

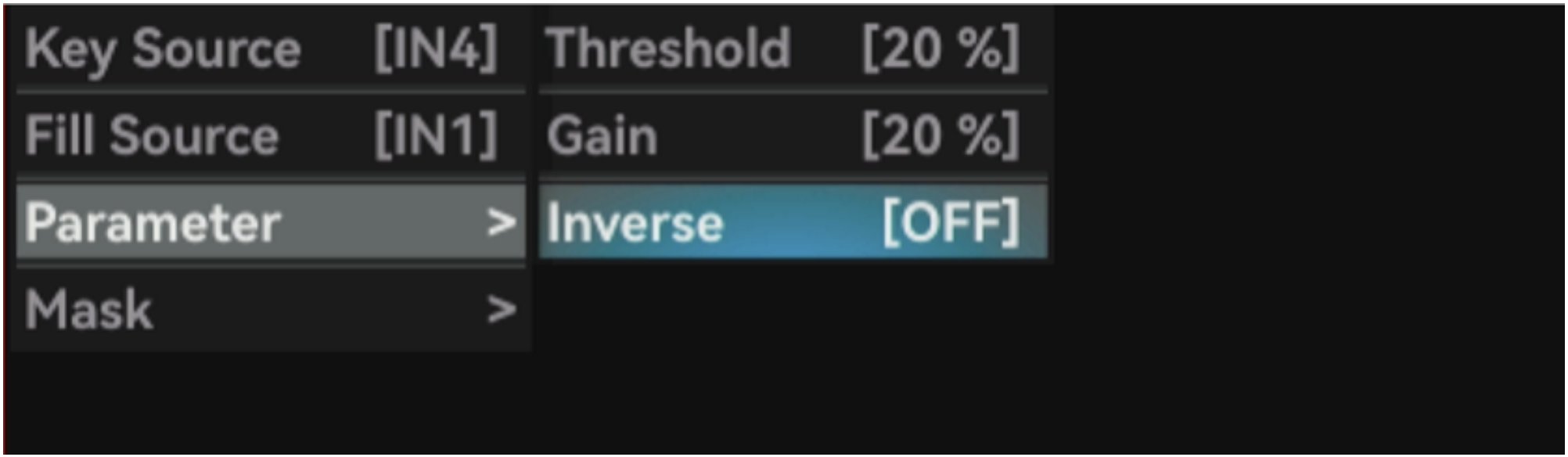

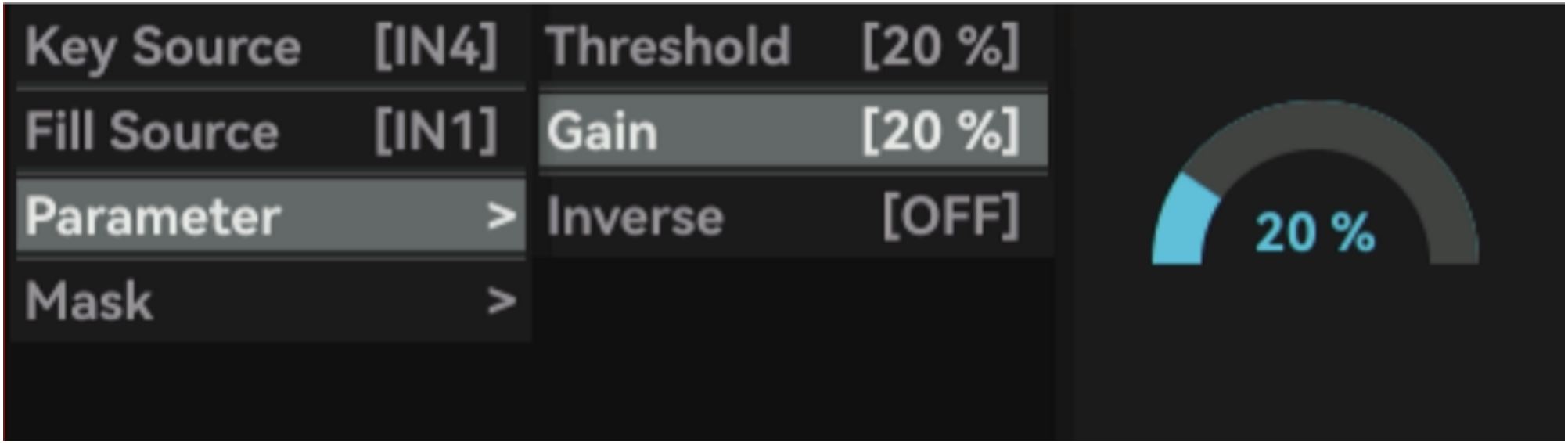

Parameter（パラメーター設定）

• Threshold（スレッショルド）

値が大きいほどマッティング範囲が広くなります。範囲：1%〜100%（デフォルト：20%）。

• Gain（ゲイン）

値が高いほどエッジが滑らかになります。範囲：1%〜100%（デフォルト：20%）。

• Inverse（インバース）

オンにするとスレッショルドより大きい範囲が切り抜かれます（デフォルト：オフ）。

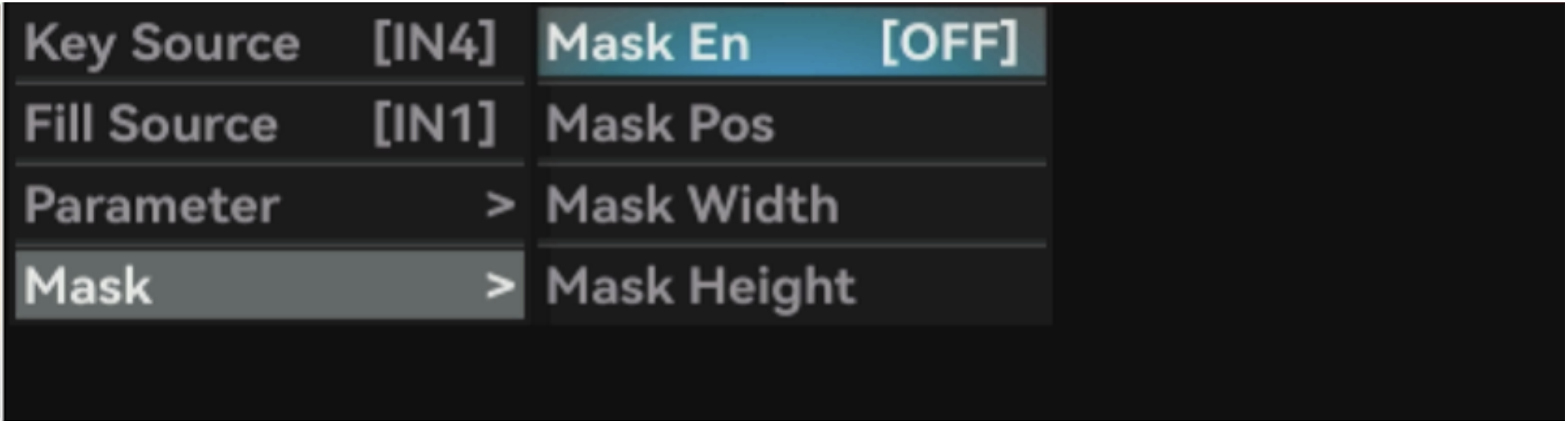

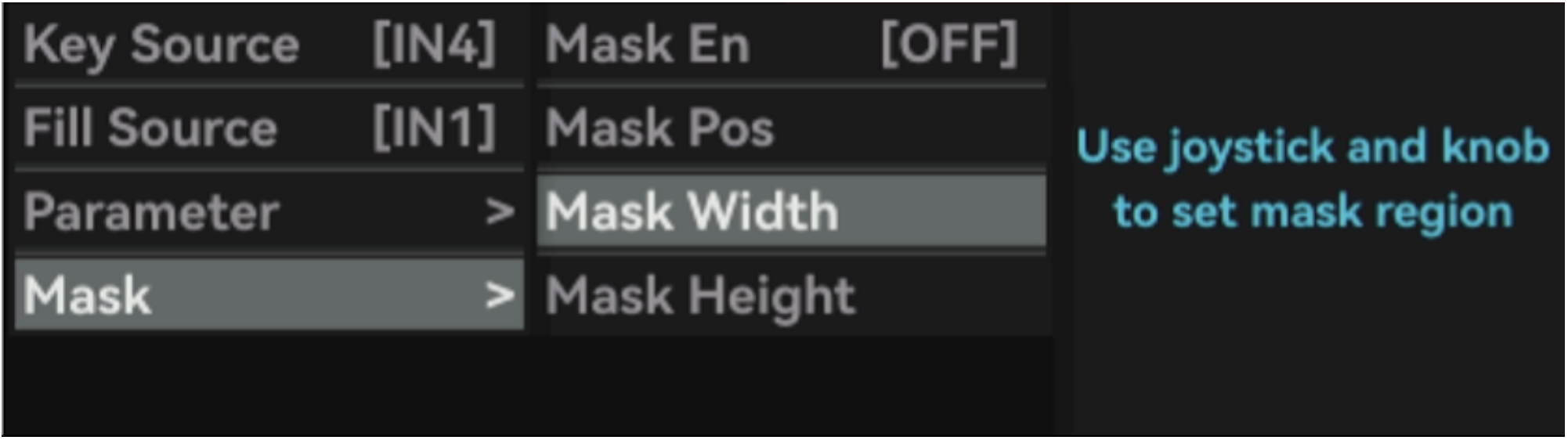

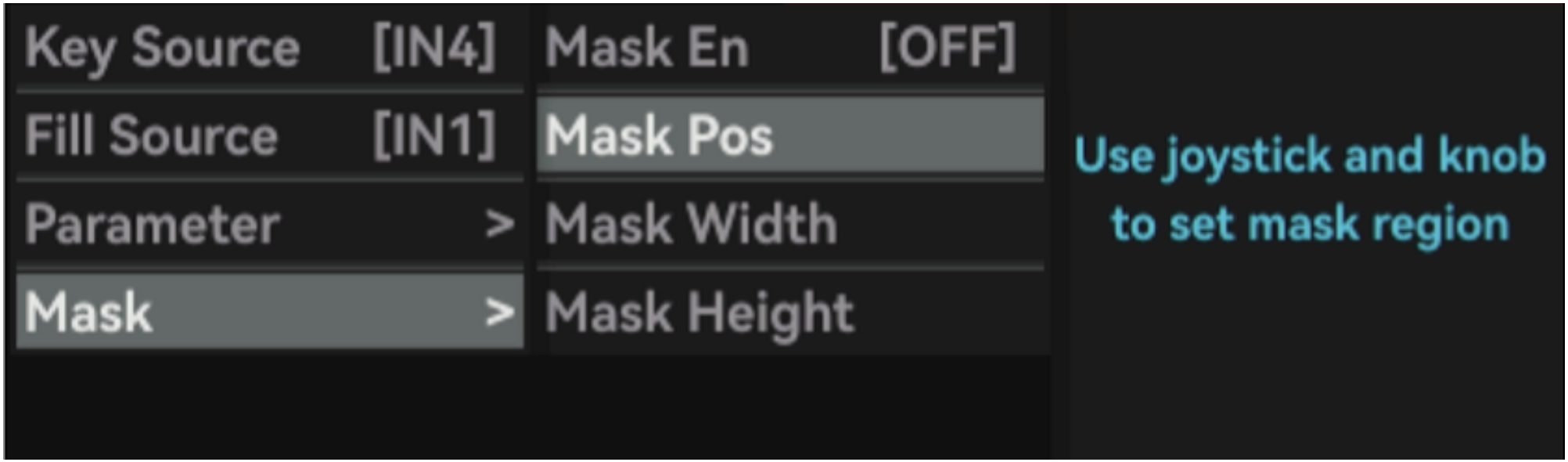

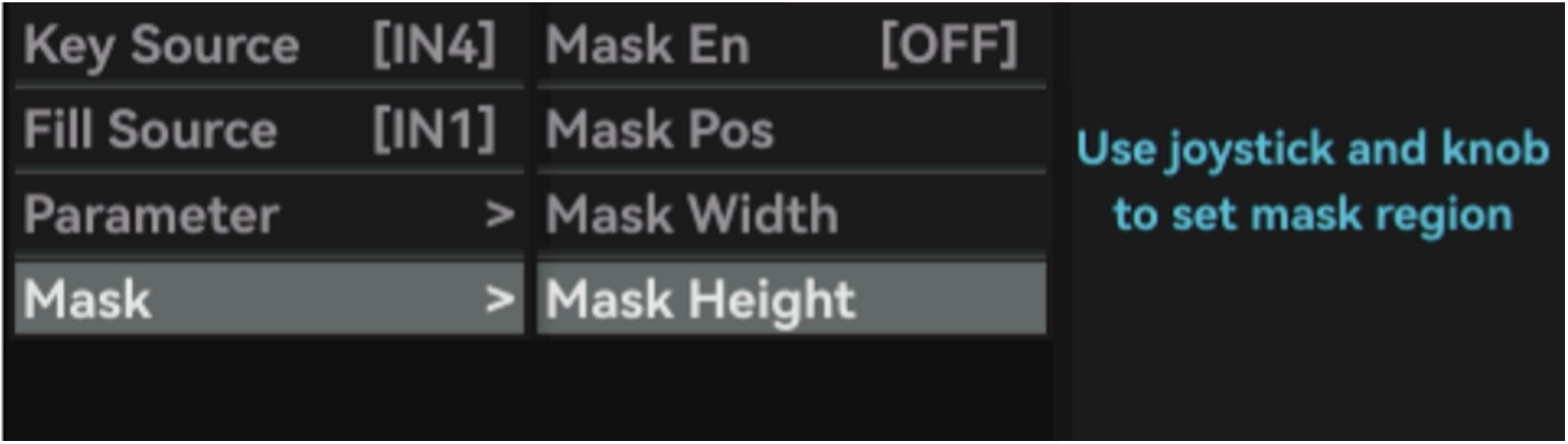

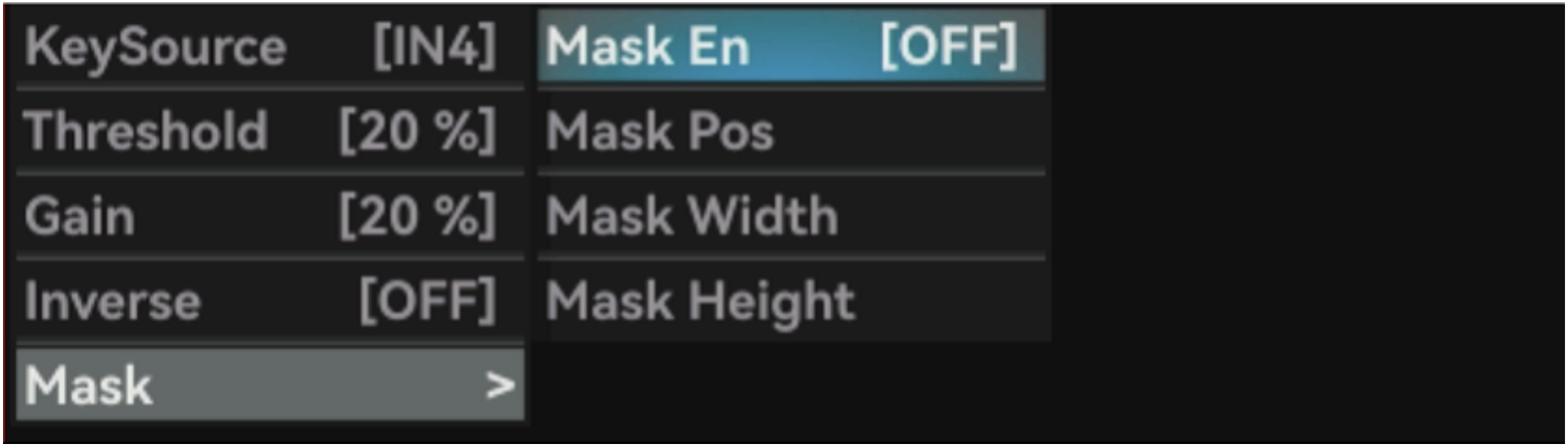

Mask（マスク設定）

マスク機能はマスクレイヤーによって画面に表示する部分を調整します。

• Mask En（マスクの有効化）

ルマキー設定の「Mask」→「Mask Enable」でオン/オフを設定（デフォルト：オフ）。

• Mask Pos（マスク位置）

ルマキー設定の「Mask」→「Mask Position」を選択。ノブでズーム、5方向キーで位置移動。

• Mask Width（マスク幅）

「Mask」→「Mask Width」を選択。ノブと矢印キーで幅と位置を調整。

• Mask Height（マスク高さ）

「Mask」→「Mask Height」を選択。ノブと5方向キーで高さと位置を調整。

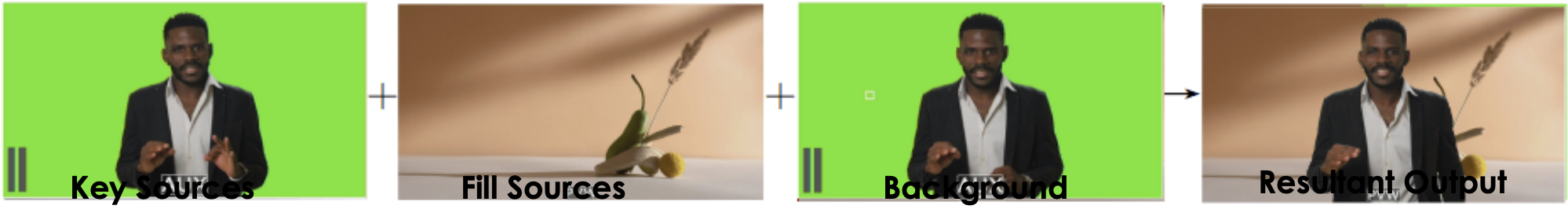

　CHROMA（クロマキー）　

クロマキーは、色相（クロマの範囲）に基づいて2つの映像を重ね合わせる映像制作技術です。写真や動画の被写体から背景を除去することができ、ニュース放送・映画・ゲーム・ライブ配信などで広く活用されています。

クロマキー設定に入り、キーソースを選択してクロマキーエフェクトを設定してください。クロマキーはPVWおよびPGMで使用できます。PVWで有効にすると[CHROMA]キーが白色点灯、PGMでオンにすると[CHROMA ON AIR]キーが赤色点灯します。

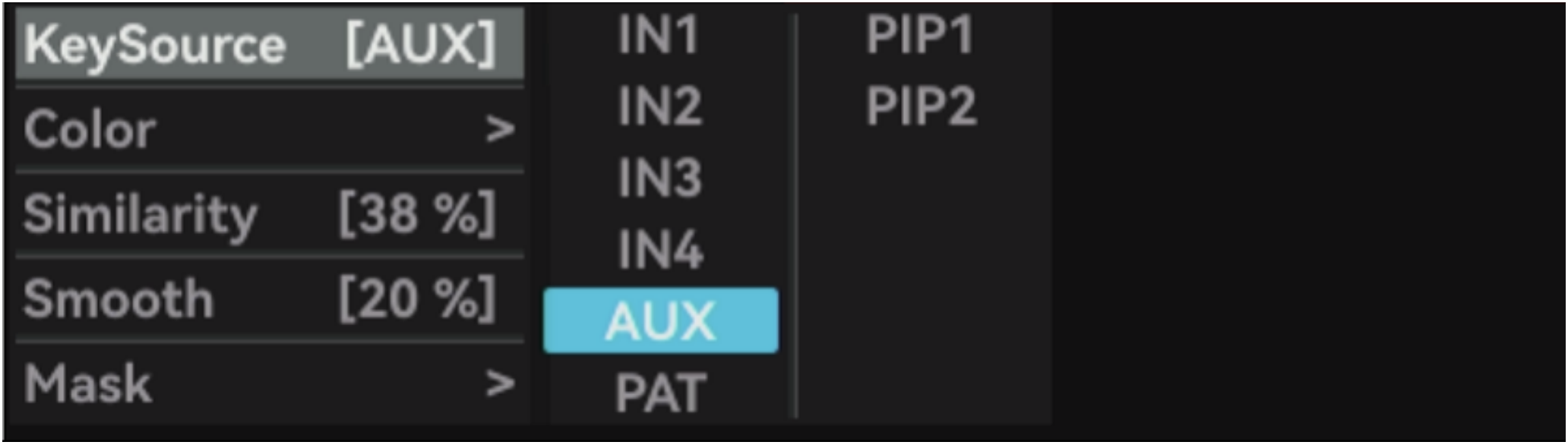

KeySource（キーソース設定）

クロマキー設定の「Key Source」からIN1/IN2/IN3/IN4/AUX/PAT/PIP1/PIP2を選択（デフォルト：IN4）。

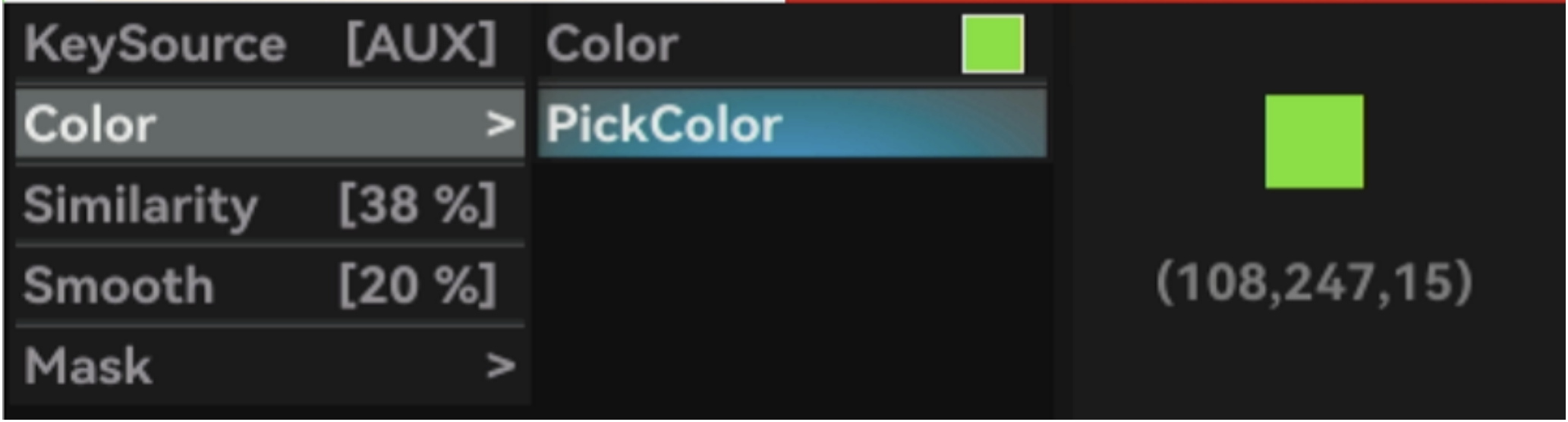

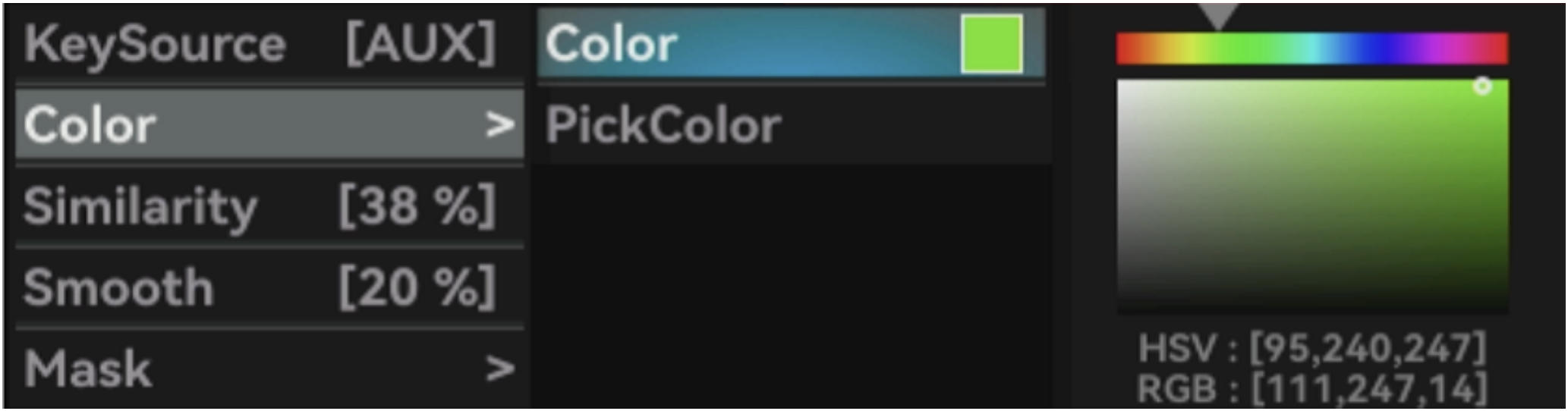

Color（キーイングカラー設定）

ノブと矢印キーでクロマキーのマッティングカラーをカスタマイズできます。

• Color（カラー）

クロマキー設定の「Color」→「Color」からノブと5方向キーで除去する色を選択します。

• PickColor（ピックカラー）

クロマキー設定の「Pick Color」→「Color」から5方向キーでキーソース内の除去する色を選択します。

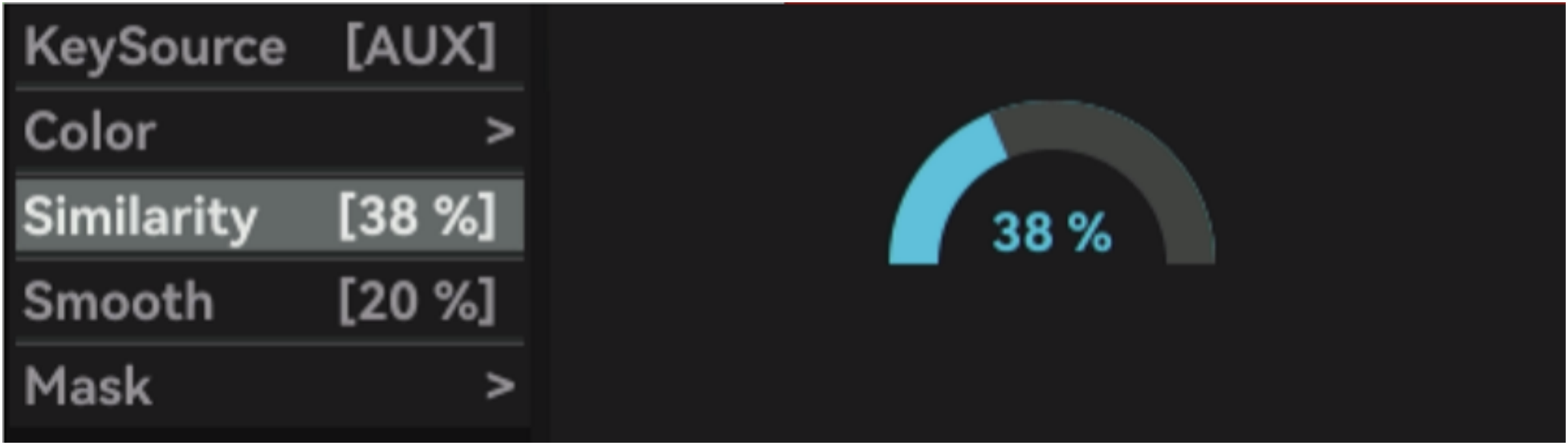

Similarity（シミラリティ）

値が大きいほどマッティング範囲が広くなります。範囲：1%〜100%（デフォルト：38%）。

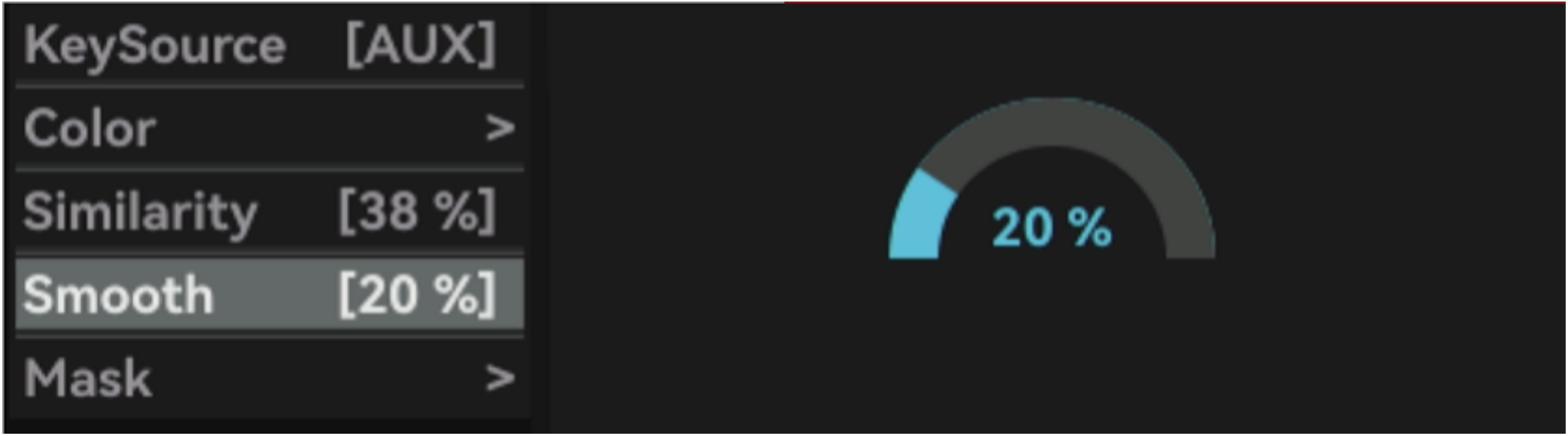

Smooth（スムースネス）

値が大きいほどエッジが滑らかになります。範囲：1%〜100%（デフォルト：20%）。

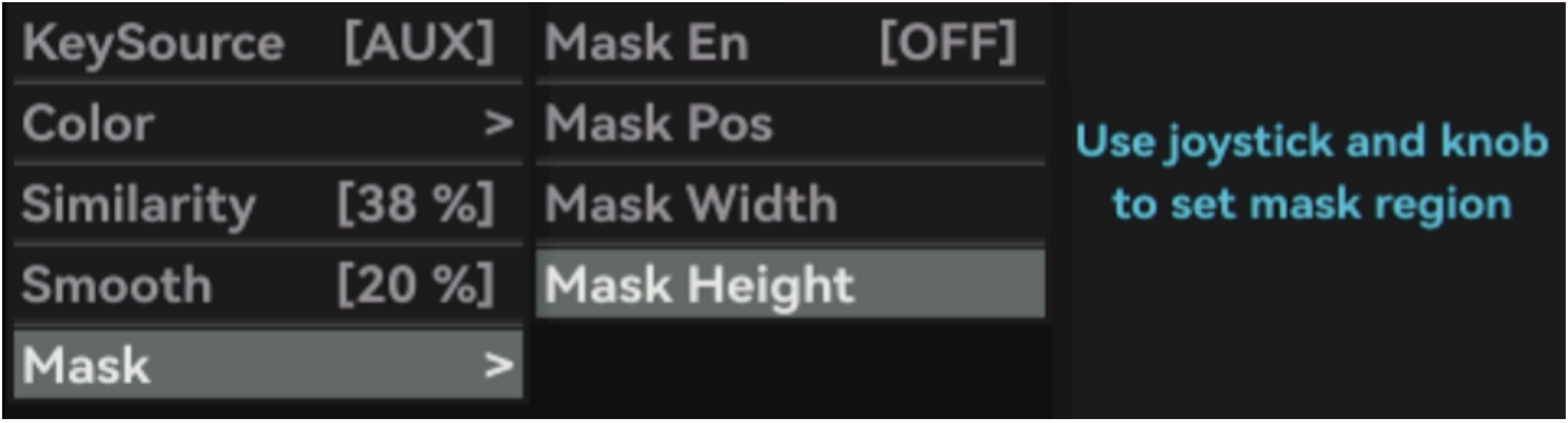

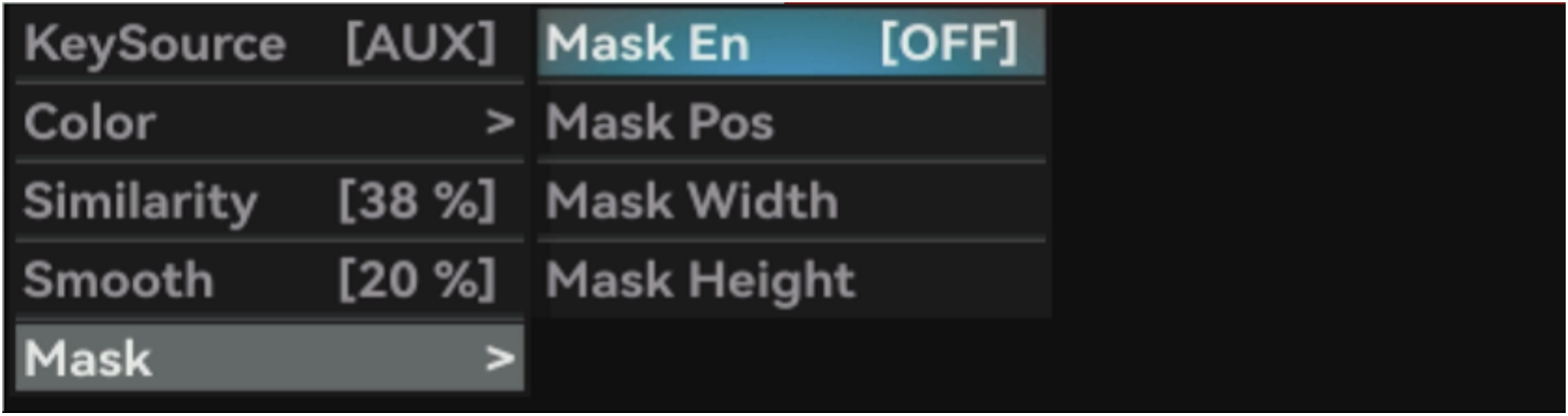

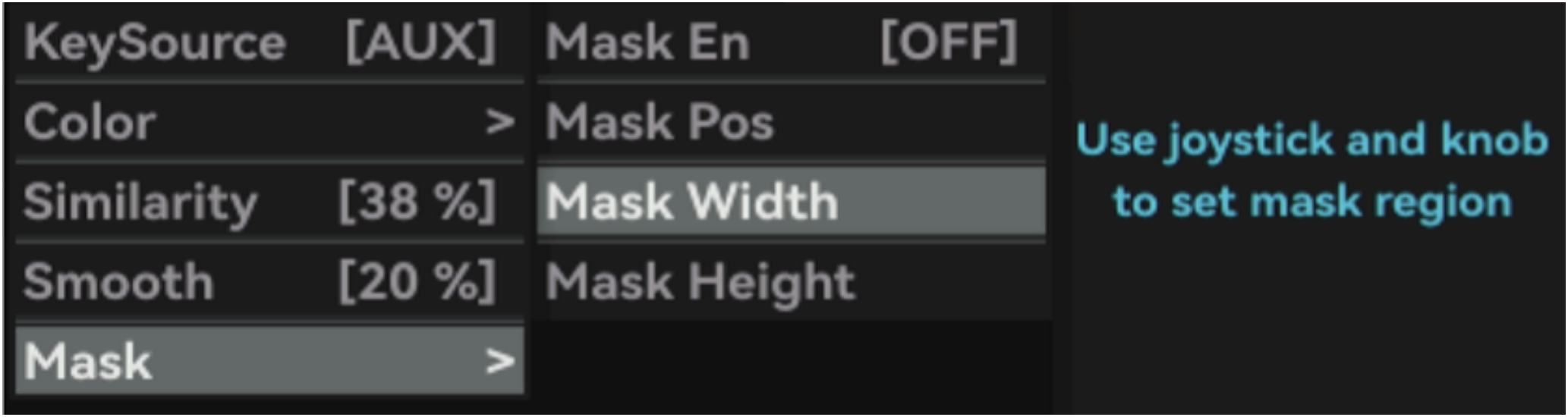

Mask（マスク設定）

マスク機能はマスクレイヤーで画像の表示部分を調整します。

• Mask En（マスクの有効化）

クロマキー設定の「Mask」→「Mask En」でオン/オフを設定（デフォルト：オフ）。

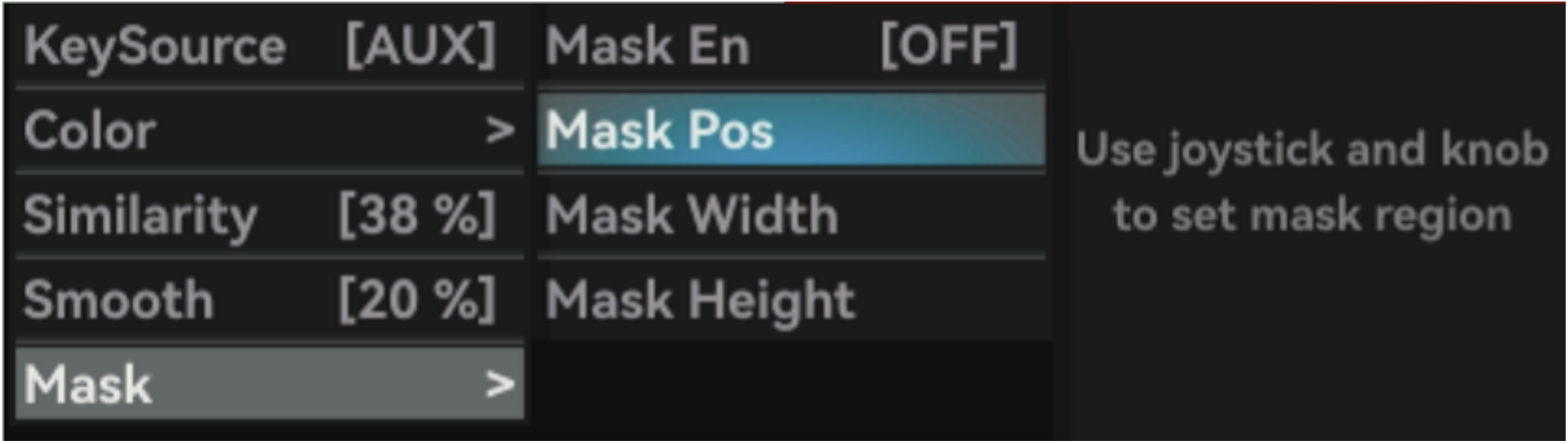

• Mask Pos（マスク位置）

クロマキー設定の「Mask」→「Mask Pos」を選択。ノブでズーム、矢印キーで位置移動。

• Mask Width（マスク幅）

クロマキー設定の「Mask」→「Mask Width」を選択。ノブと矢印キーで幅と位置を調整。

• Mask Height（マスク高さ）

クロマキー設定の「Mask」→「Mask Height」を選択。ノブと矢印キーで高さと位置を調整。

　DSK（DSKキー）　

本スイッチャーはDSK（ダウンストリームキー）キーイングに対応しており、放送中に専門的なテロップやグラフィックを簡単に追加できます。テレビ放送基準を満たし、番組の品質と視聴者体験を向上させます。

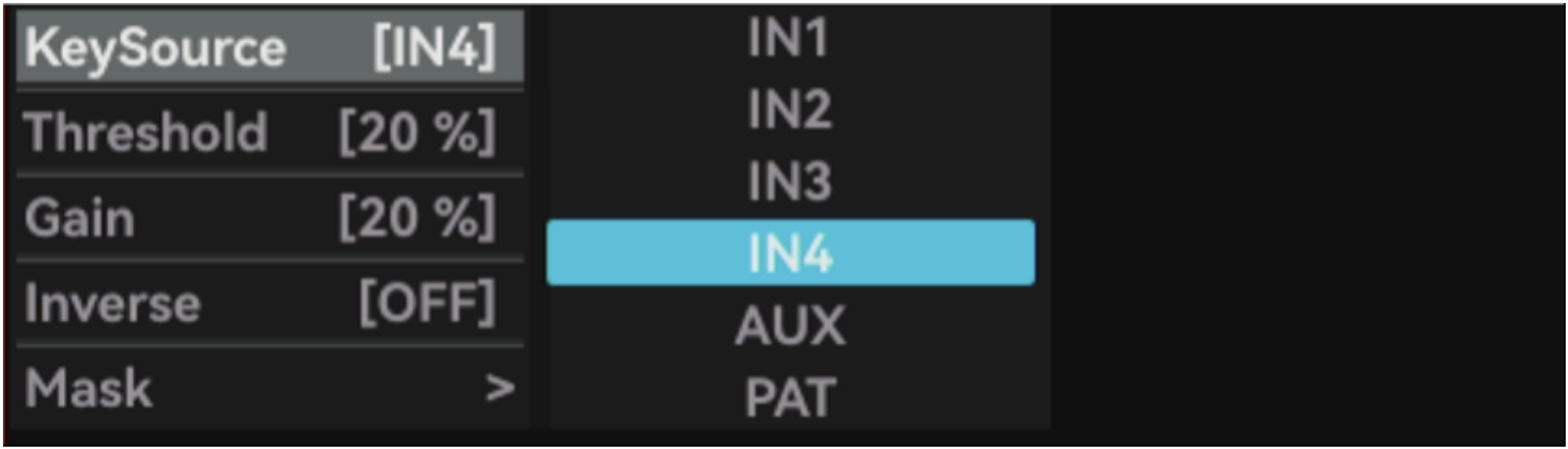

KeySource（キーソース設定）

DSKキー設定の「Key Source」からIN1/IN2/IN3/IN4/AUX/PATを選択（デフォルト：IN4）。

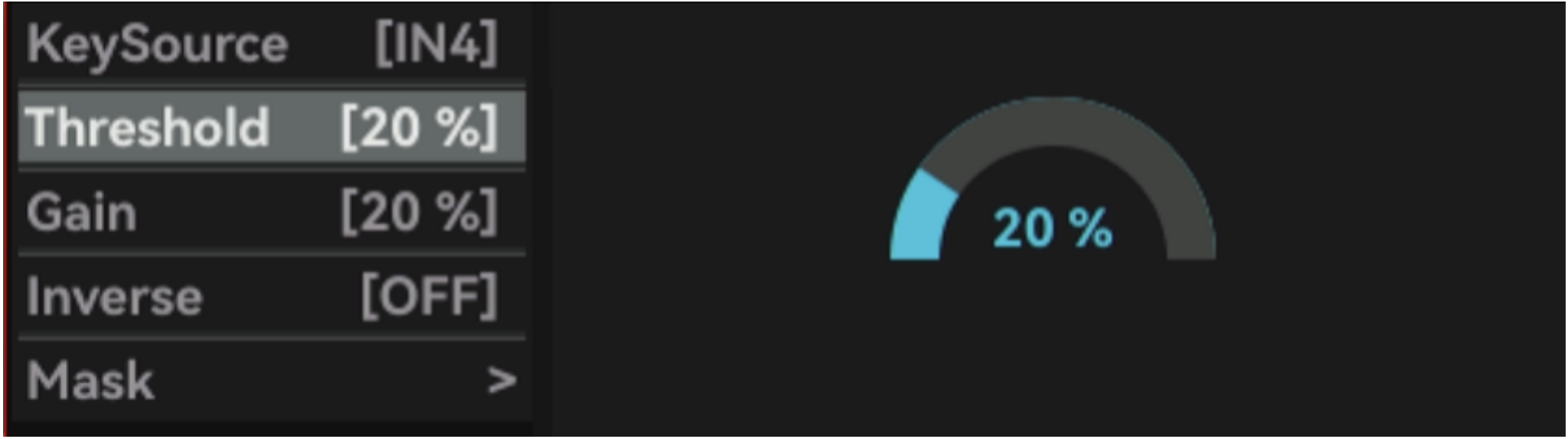

Threshold（スレッショルド）

値が大きいほどキーイング範囲が広くなります。範囲：1%〜100%（デフォルト：20%）。

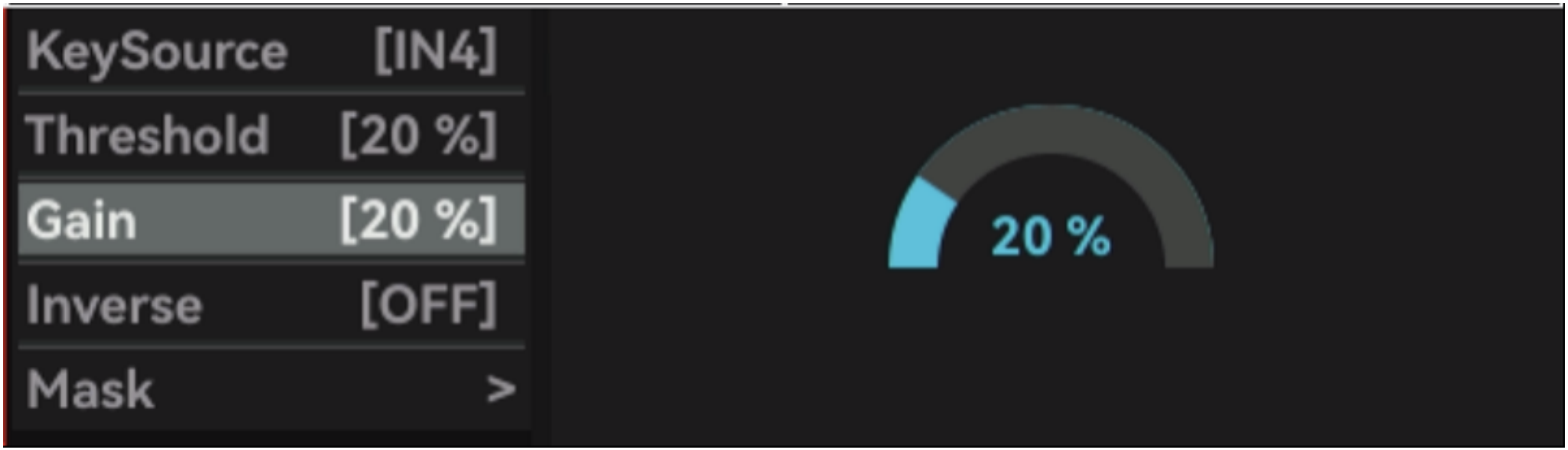

Gain（ゲイン）

値が大きいほどエッジが滑らかになります。範囲：1%〜100%（デフォルト：20%）。

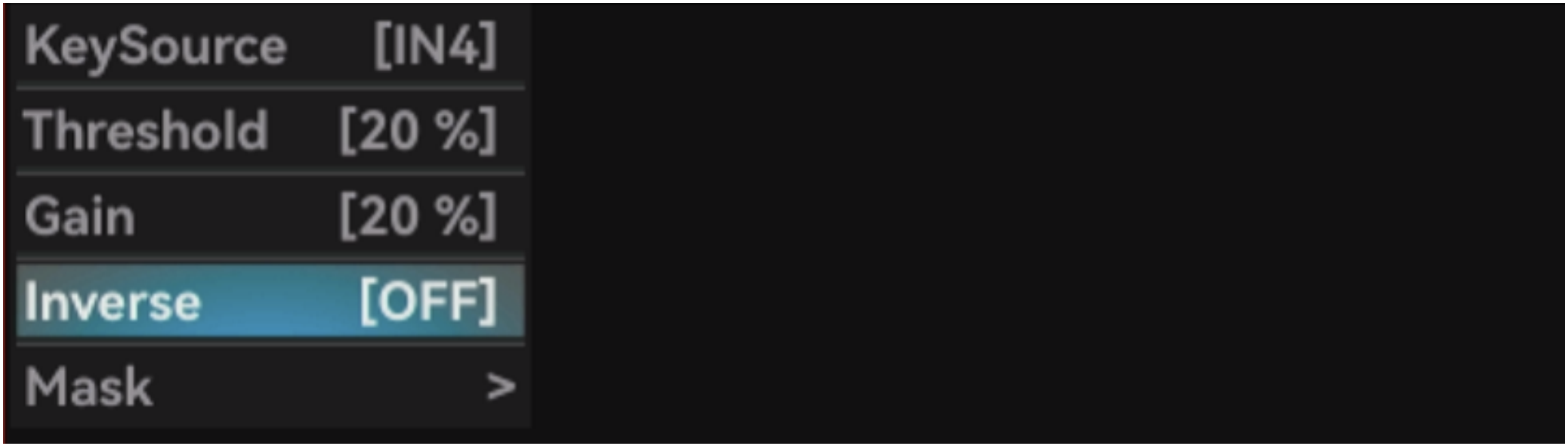

Inverse（インバース）

有効にするとスレッショルドより大きいエリアがキーアウトされます（デフォルト：オフ）。

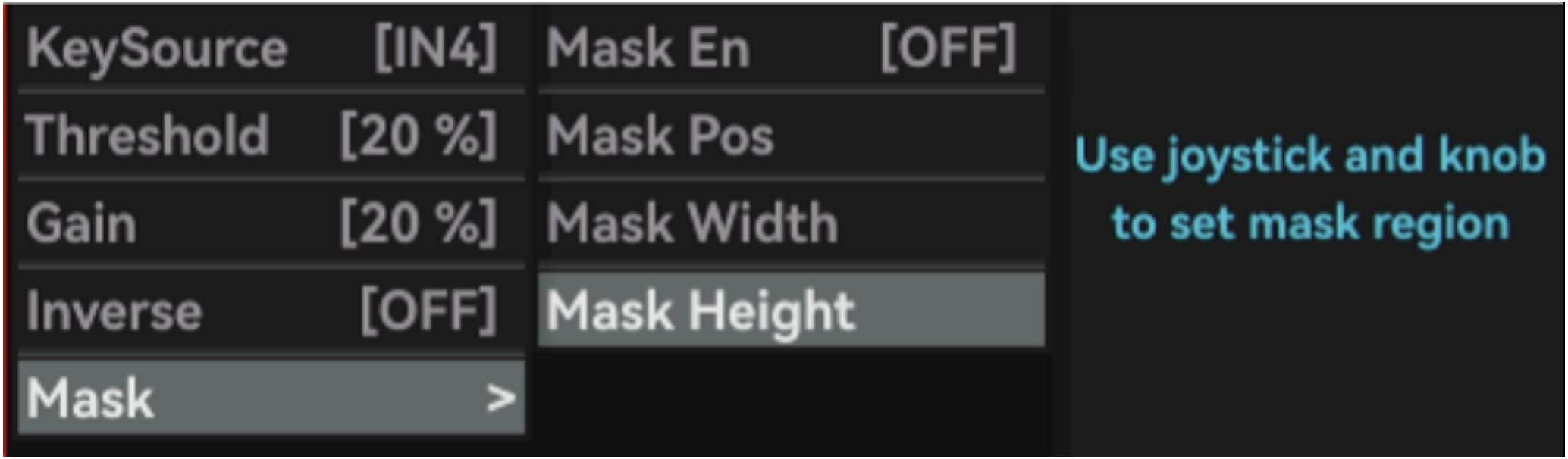

Mask（マスク設定）

マスク機能はマスクレイヤーで画像の表示部分を調整します。

• Mask En（マスクの有効化）

DSKキー設定の「Mask」→「Mask En」でオン/オフを設定（デフォルト：オフ）。

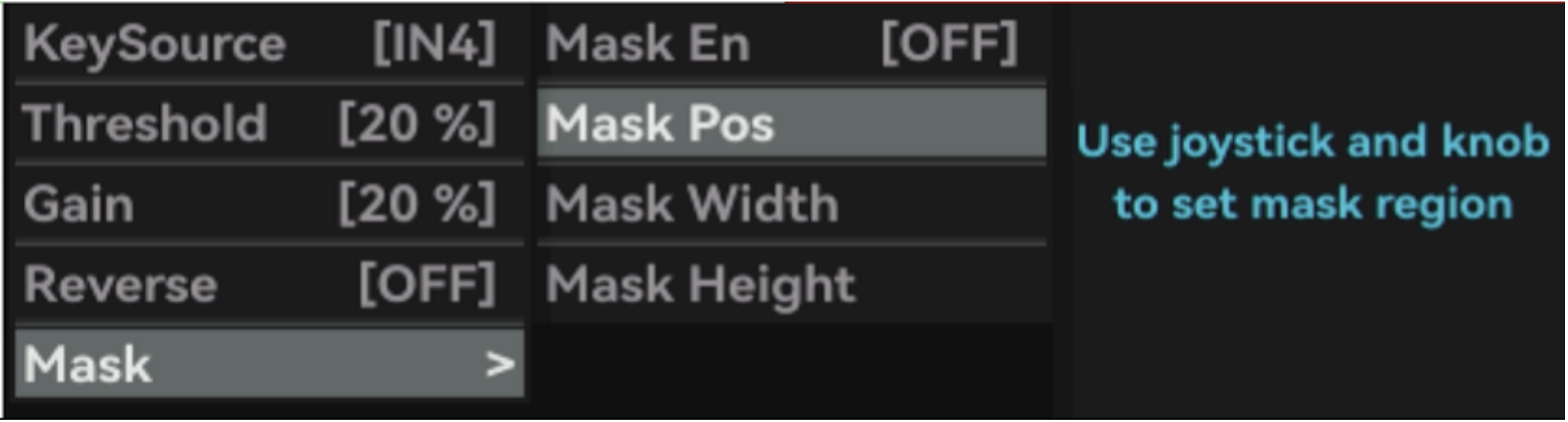

• Mask Pos（マスク位置）

DSKキー設定の「Mask」→「Mask Position」を選択。ノブでズーム、矢印キーで位置移動。

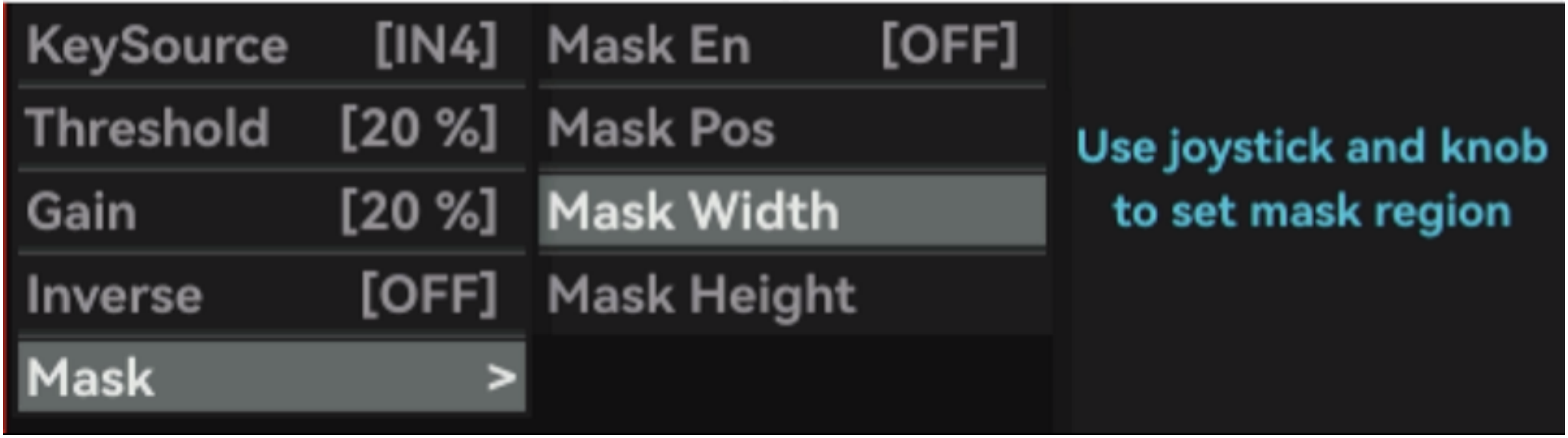

• Mask Width（マスク幅）

DSKキー設定の「Mask」→「Mask Width」を選択。ノブと矢印キーで幅と位置を調整。

• Mask Height（マスク高さ）

DSKキー設定の「Mask」→「Mask Height」を選択。ノブと5方向キーで高さと位置を調整。

　PTZ（PTZ設定）　

本スイッチャーはVISCAカメラ制御プロトコルに対応しており、方向キーとノブでカメラの動きを簡単に制御できます。カメラメニューでフォーカス・露出・ホワイトバランスなどのパラメーターを調整可能です。カメラのポジション保存・呼び出しにも対応しています（詳細は第5.5章参照）。

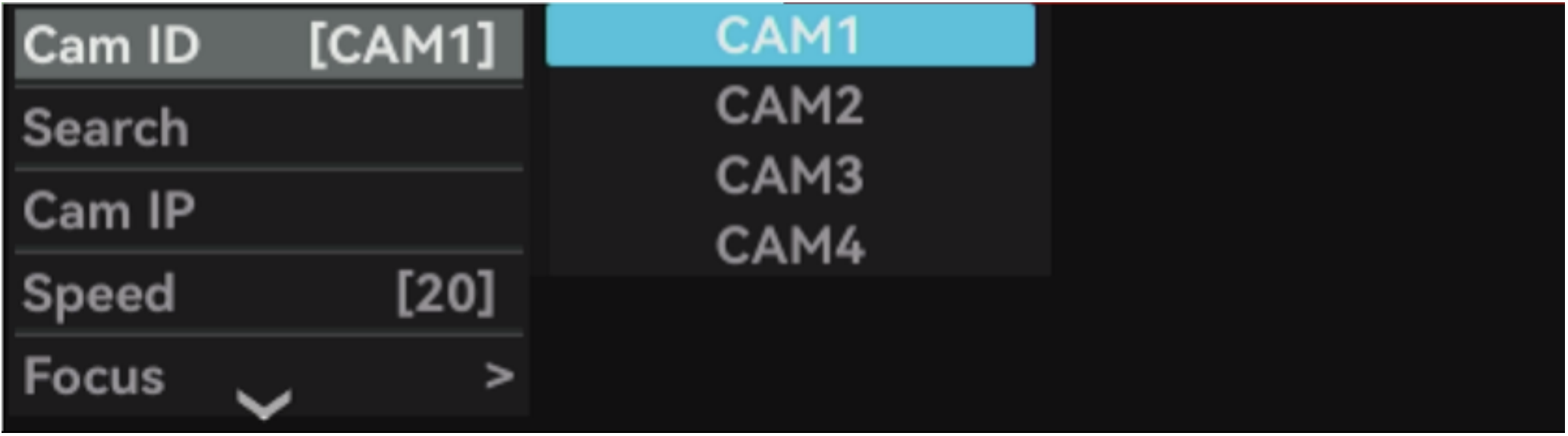

Cam ID（カメラ選択）

PTZ設定の「Cam ID」を選択し、ノブで設定したいカメラポジションを選択してください。CAM1〜4から選択可能です。

カメラの接続

PTZカメラはHDMIケーブルとネットワークケーブルで接続します。スイッチャーと同一のLANが必要です。

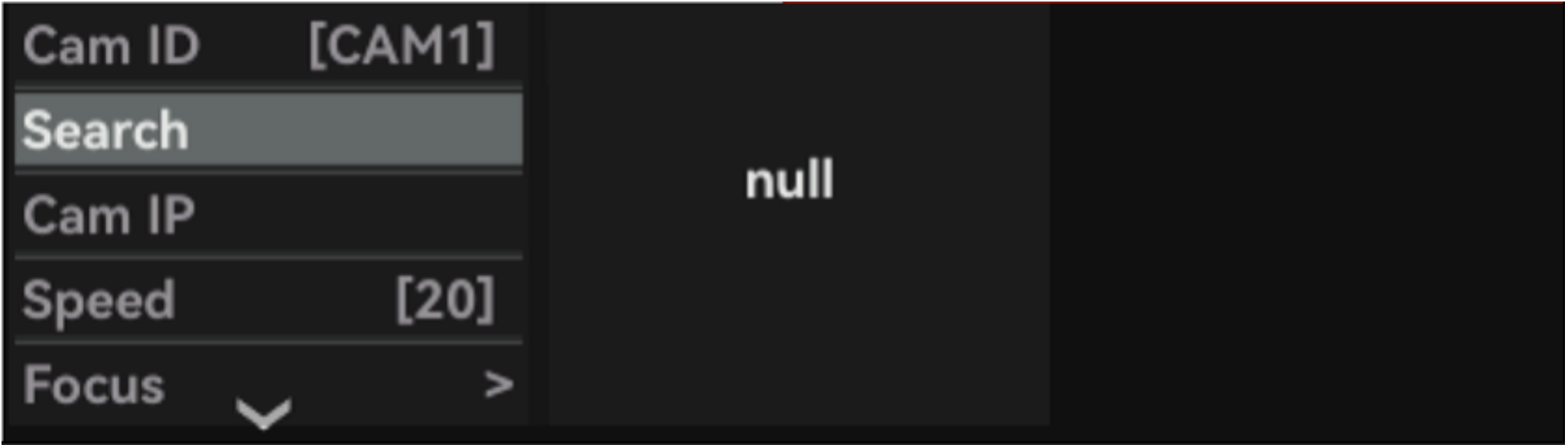

• Search（自動検索）

PTZ設定の「Search」を選択すると同一LAN内のカメラIPが表示されます。ノブで選択してください。

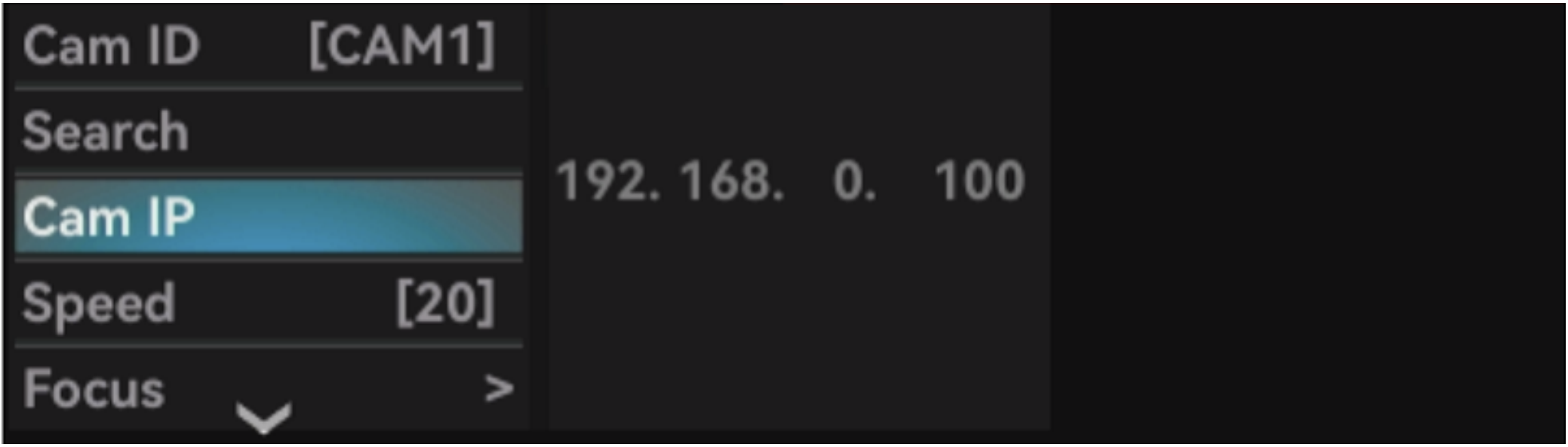

• Cam IP（手動IPの設定）

PTZ設定でカメラIPを選択するとIPアドレスが表示されます。手動で設定することも可能です。

カメラ設定

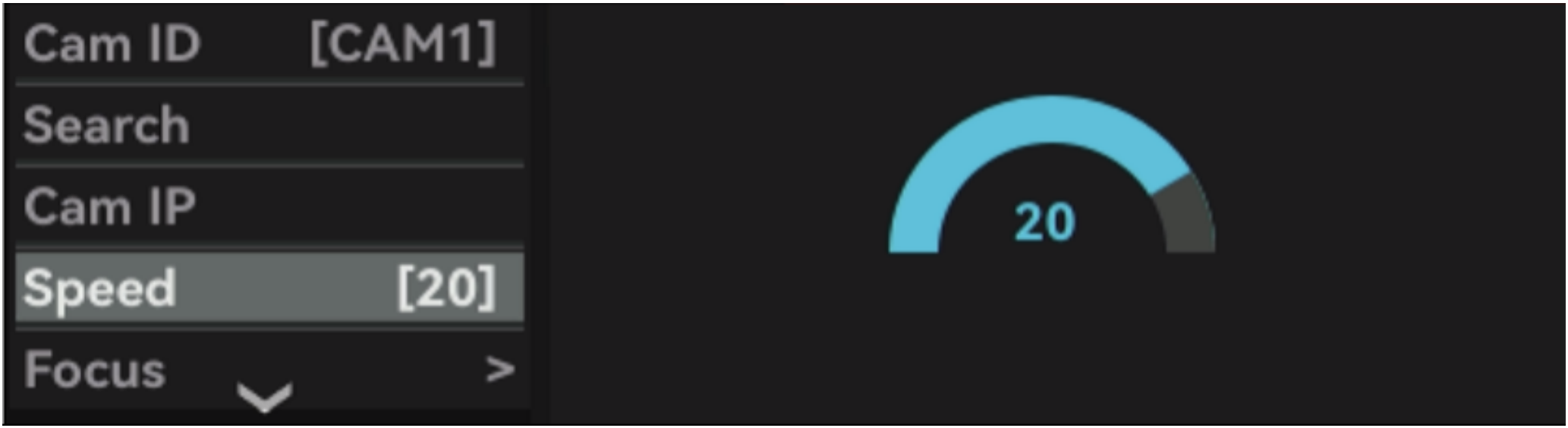

• Speed（スピード）

カメラ設定の「Speed」を選択。カメラレンズの移動速度を調整します。範囲：1〜24（デフォルト：20）。

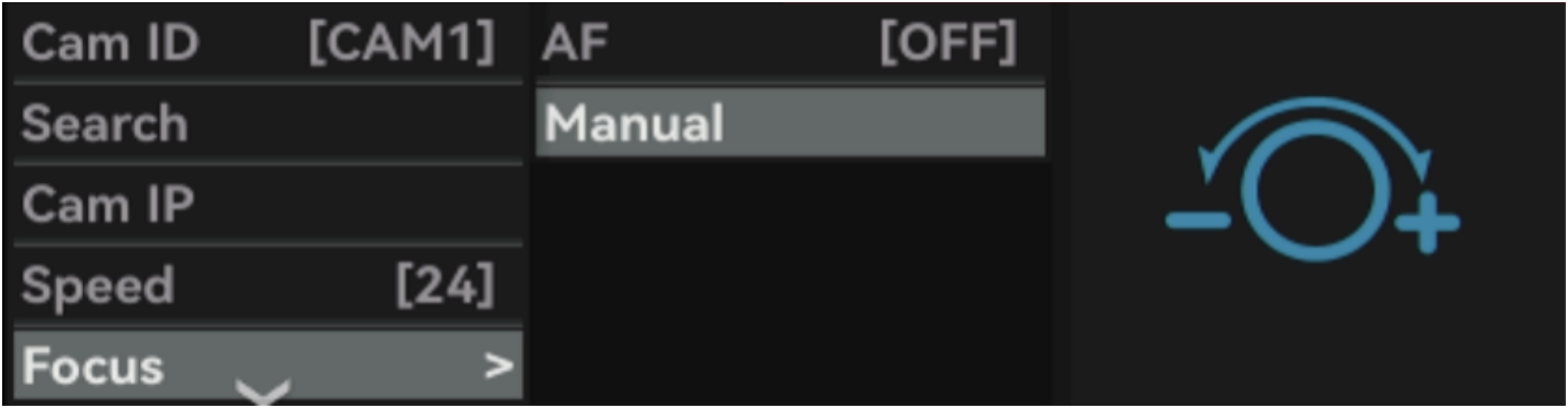

• Focus（フォーカス）

カメラ設定の「Focus」を選択。オートフォーカスまたはマニュアルフォーカスを設定できます。マニュアルはノブで設定。

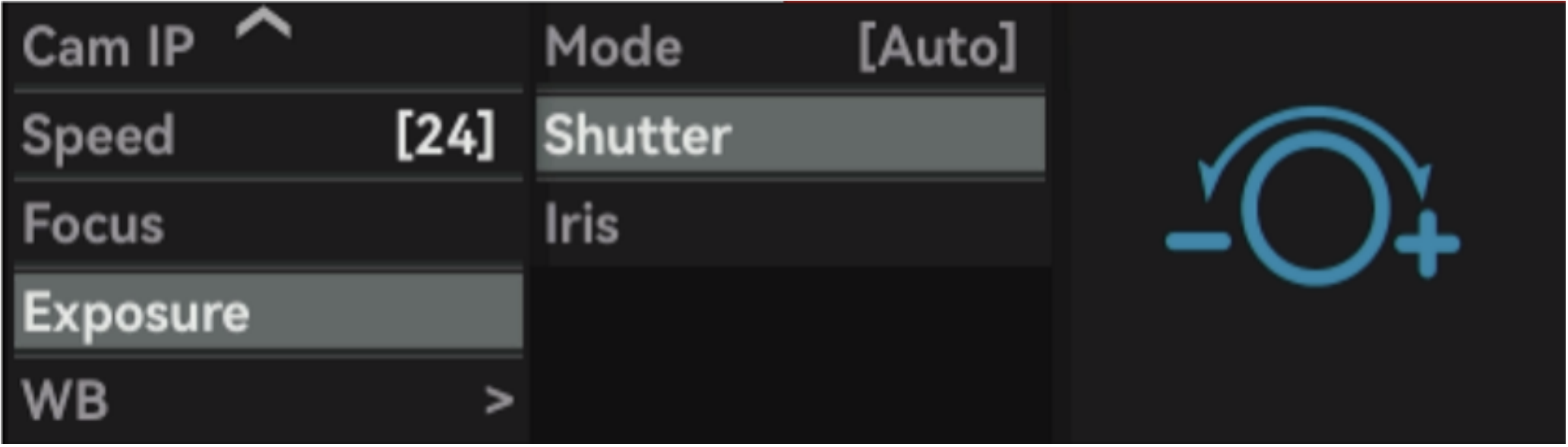

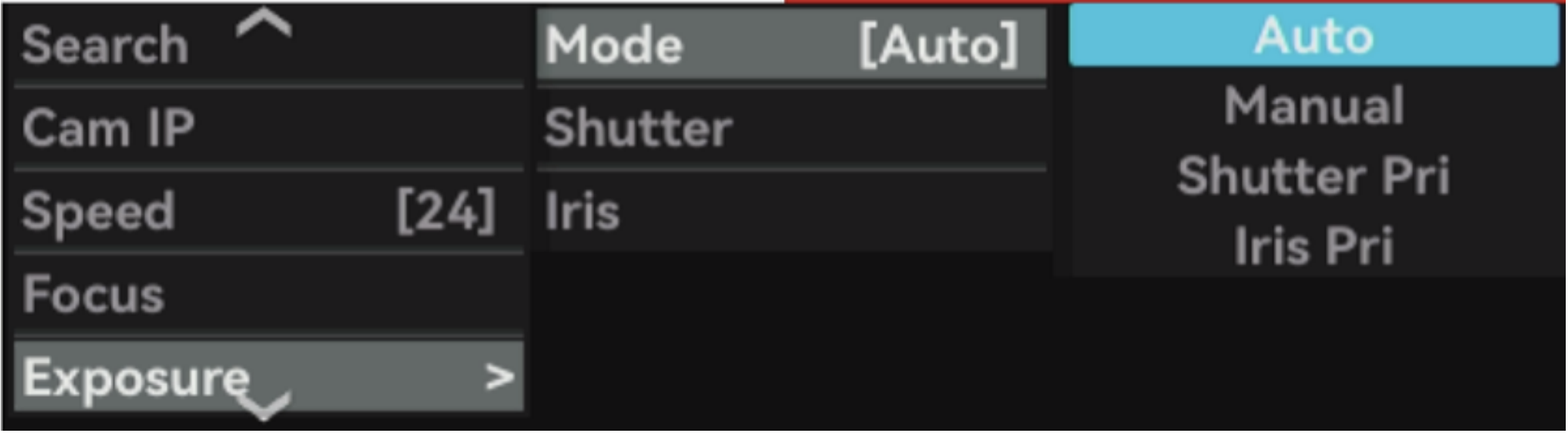

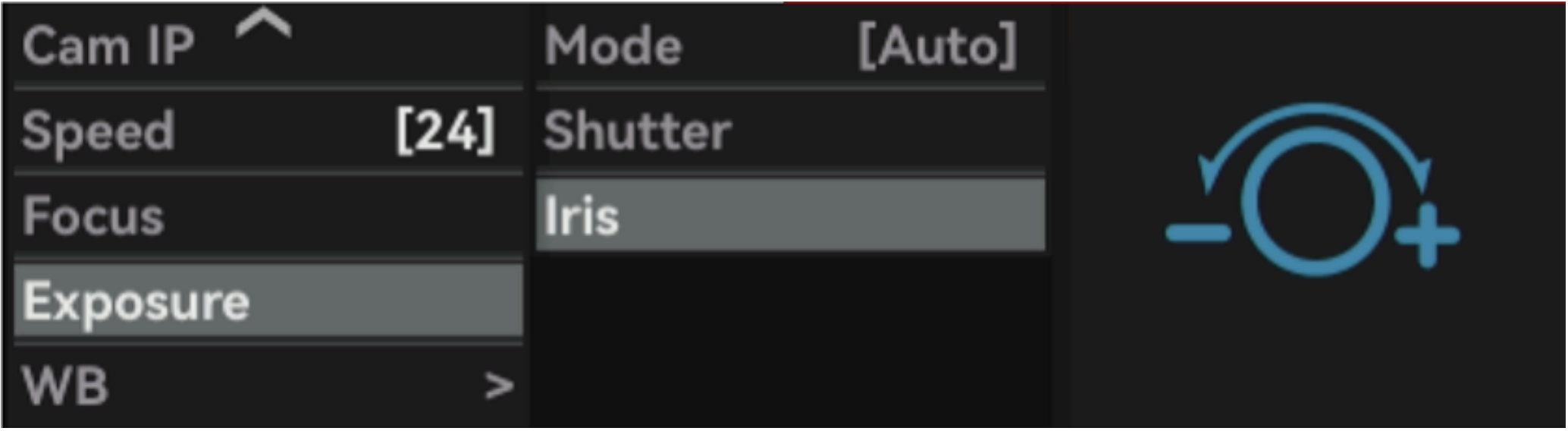

• Exposure（露出）

カメラ設定の「Exposure」を選択。自動・マニュアル・シャッター優先・絞り優先から選択。マニュアル時はノブでシャッターと絞りを設定。

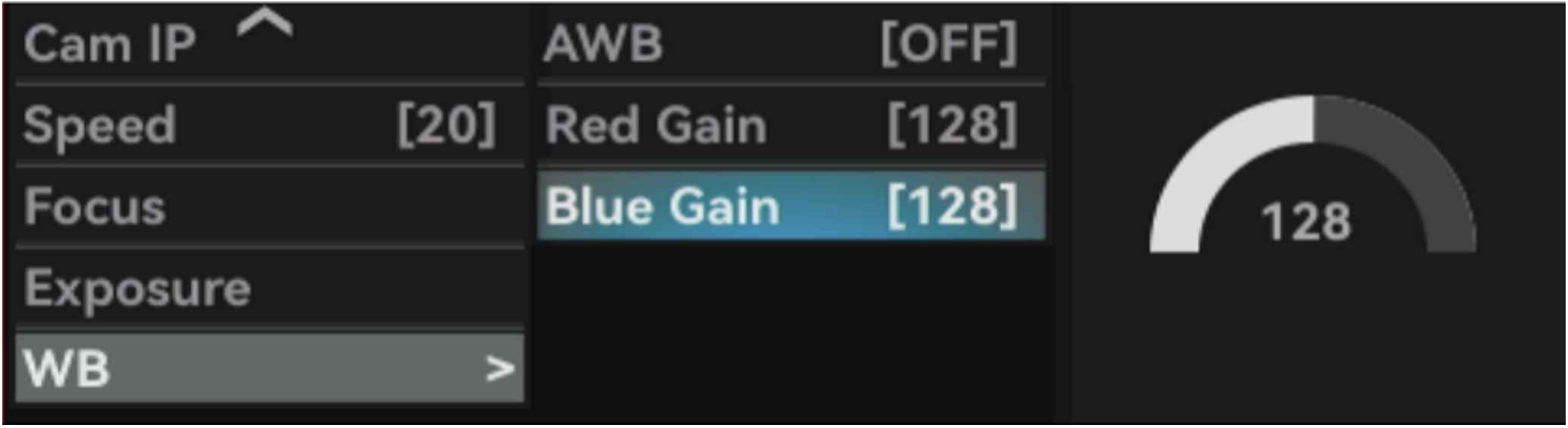

• WB（ホワイトバランス）

カメラ設定の「WB」を選択。自動またはマニュアルモードを設定。マニュアル時はノブでレッドゲインとブルーゲインを設定（範囲：0〜255、デフォルト：0）。

　Interface（インターフェース設定）　

モニター画面と出力画面のレイアウト制御に使用します。

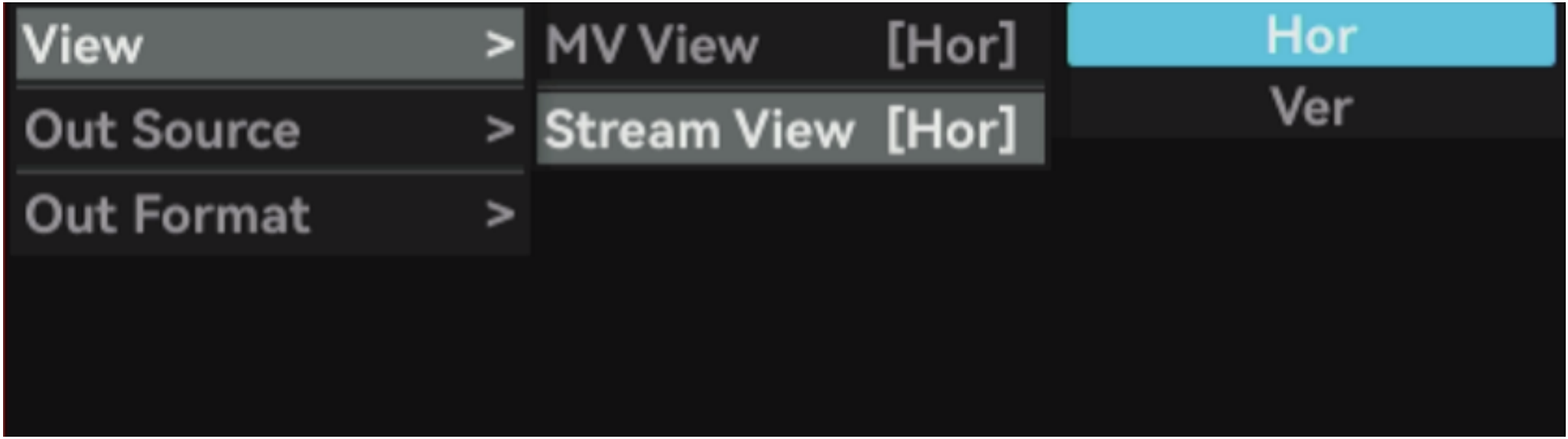

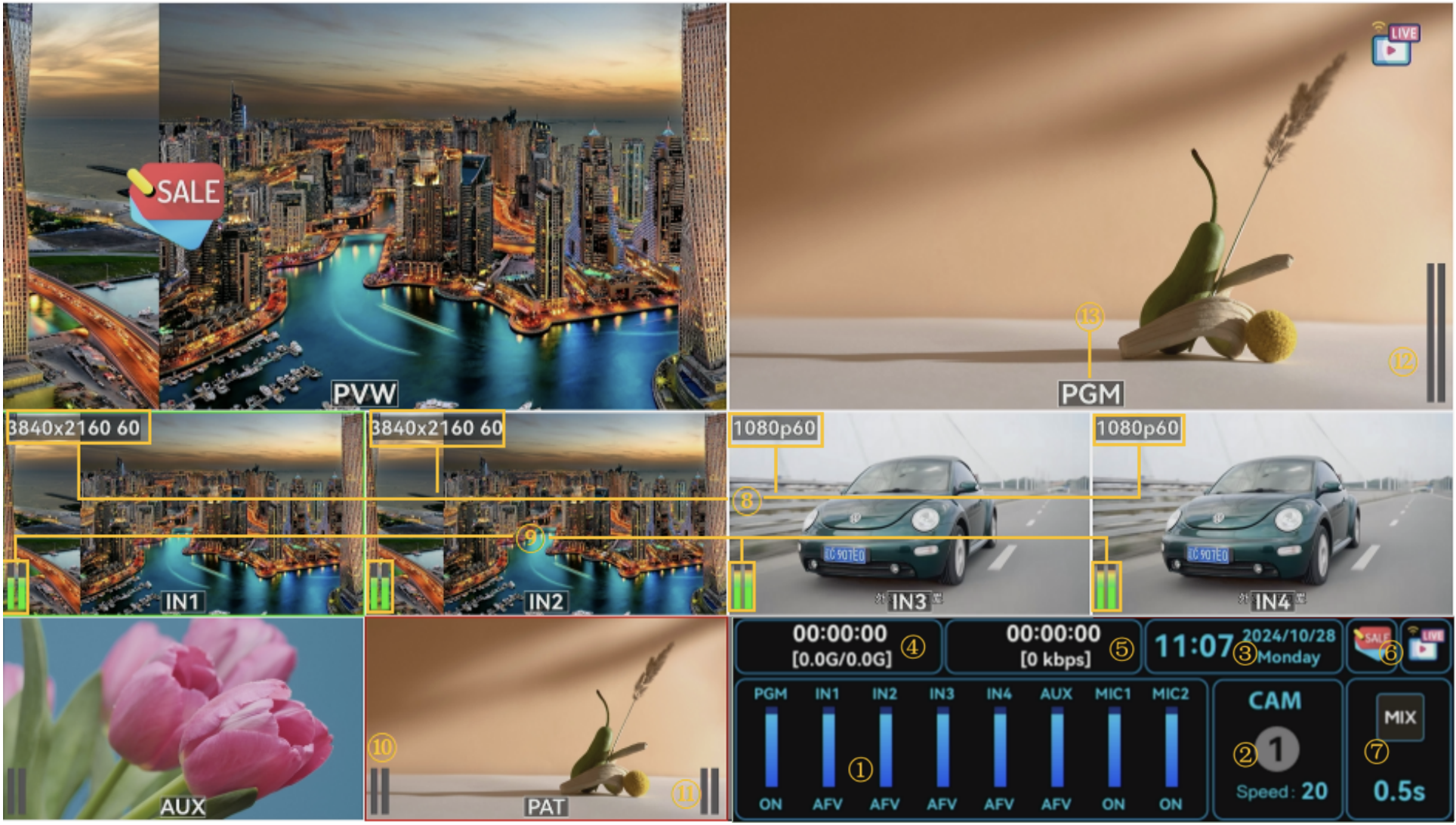

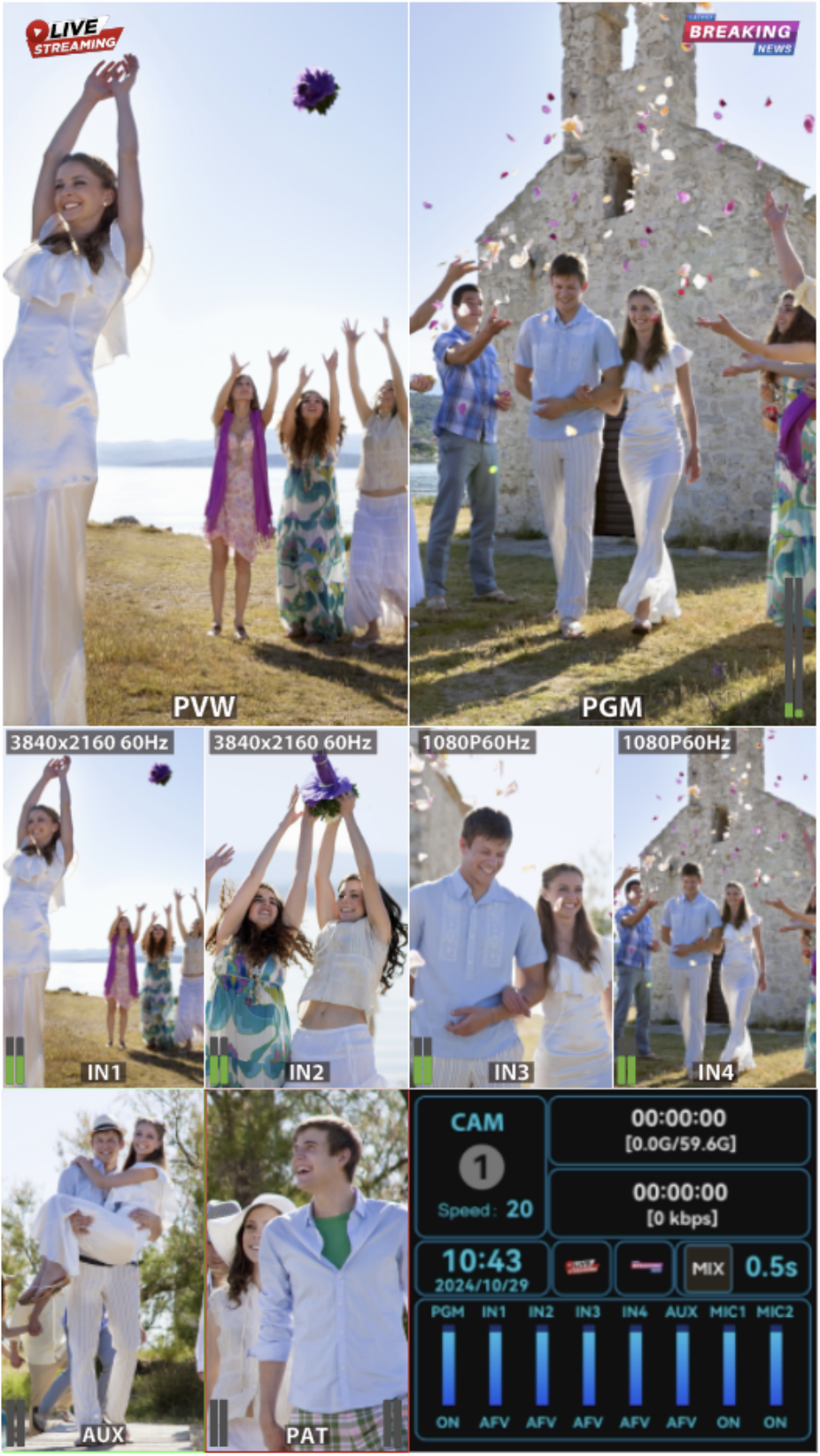

View（ビュー設定）

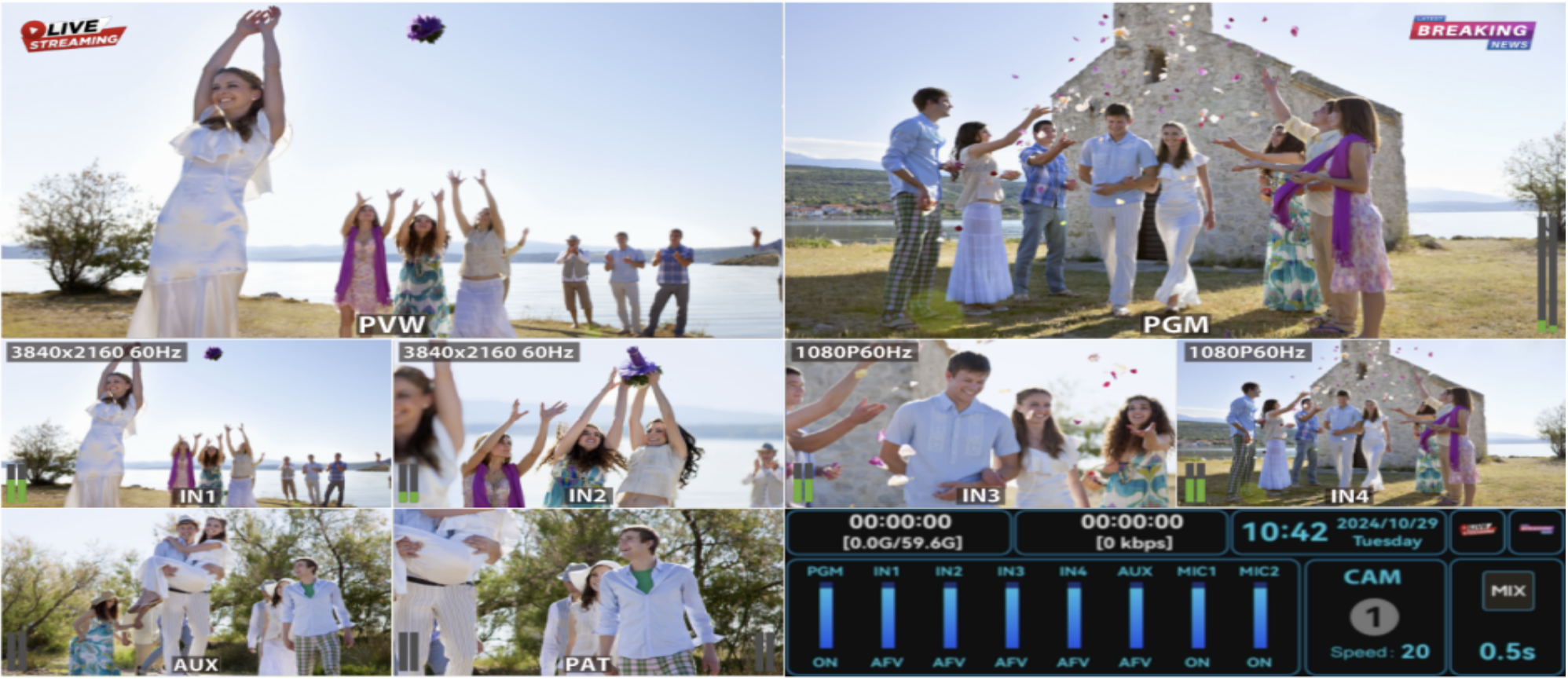

• MV View（MVビュー設定）

インターフェース設定から横型・縦型レイアウトを選択します。

横型モード：システムのレイアウトと画面が横方向に表示されます。

縦型モード：システムレイアウトが反時計回りに90°回転します。画像は反転せず横方向表示を維持するため、縦型ソースを接続する必要があります。

• View（配信ビュー設定）

インターフェース設定の配信/録画画面設定から横型（Hor）または縦型（Ver）を選択してください。

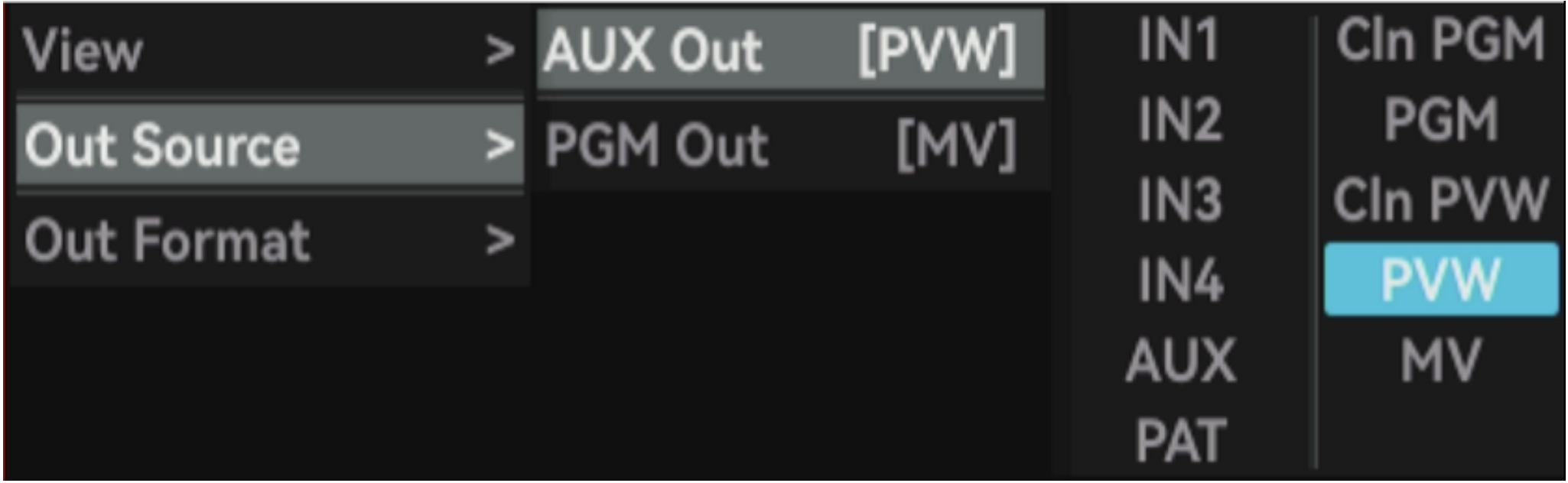

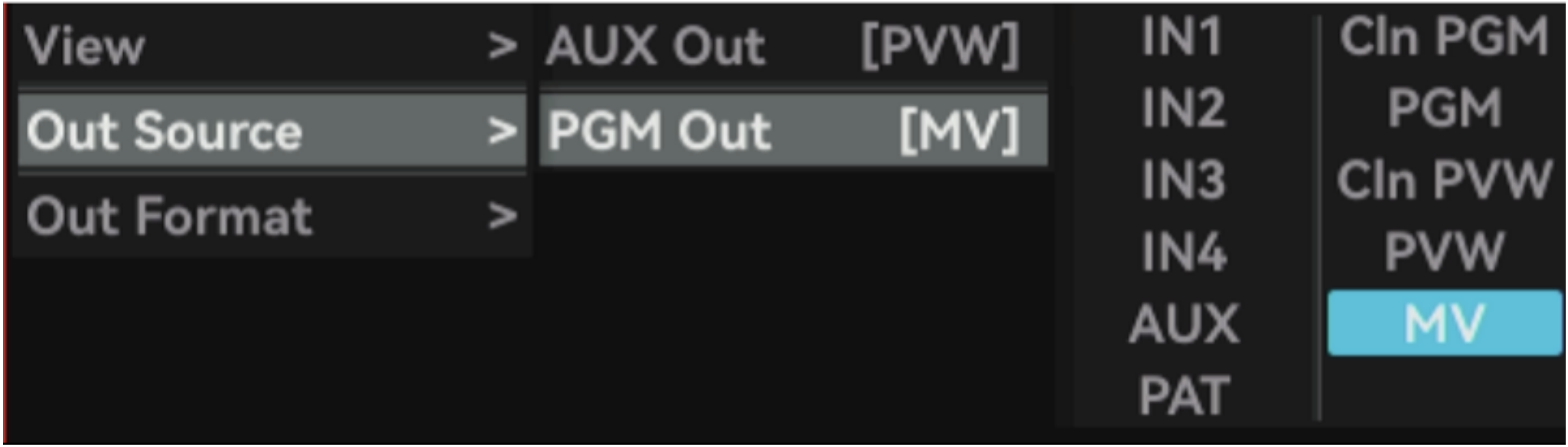

Out Source（ポートインターフェース設定）

• AUX Out（AUX出力設定）

ポート設定の「Out Source」→「AUX Out」から選択（デフォルト：PVW）。IN1/IN2/IN3/IN4/AUX/PAT/Cln PGM/PGM/Cln PVW/PVW/MVが利用可能。

• PGM Out（PGM出力設定）

ポート設定の「Output」→「PGM Output」から選択（デフォルト：PGM）。IN1/IN2/IN3/IN4/AUX/PAT/Cln PGM/PGM/Cln PVW/PVW/MVが利用可能。

Out Format（出力フォーマット設定）

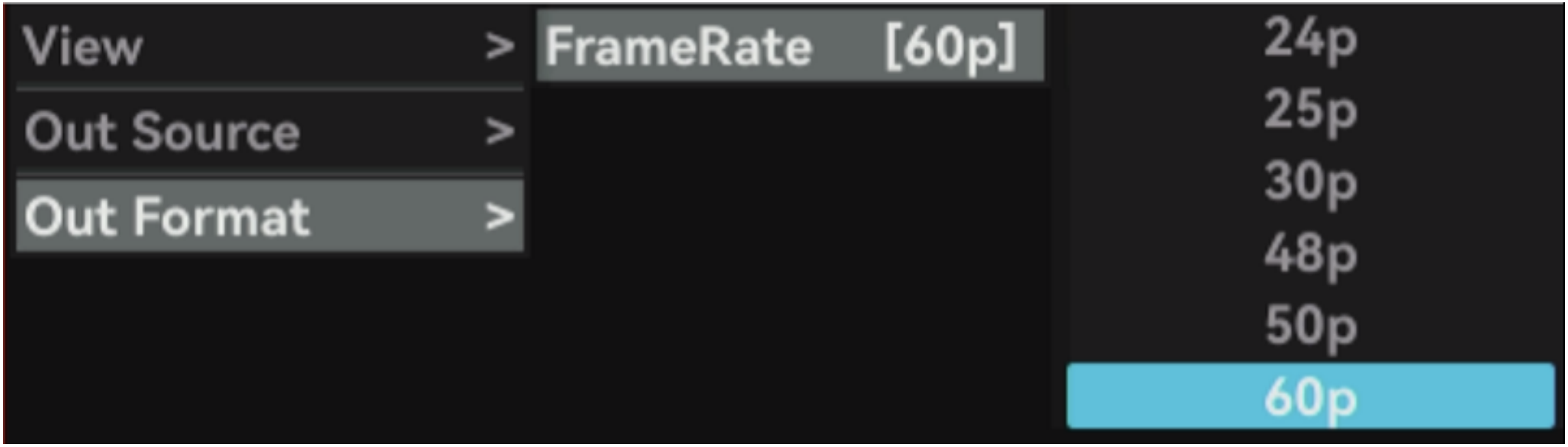

• FrameRate（フレームレート）

ポート設定の「Out Format」→「Frame Rate」を選択。選択肢：24p/25p/30p/48p/50p/60p（デフォルト：60p）。

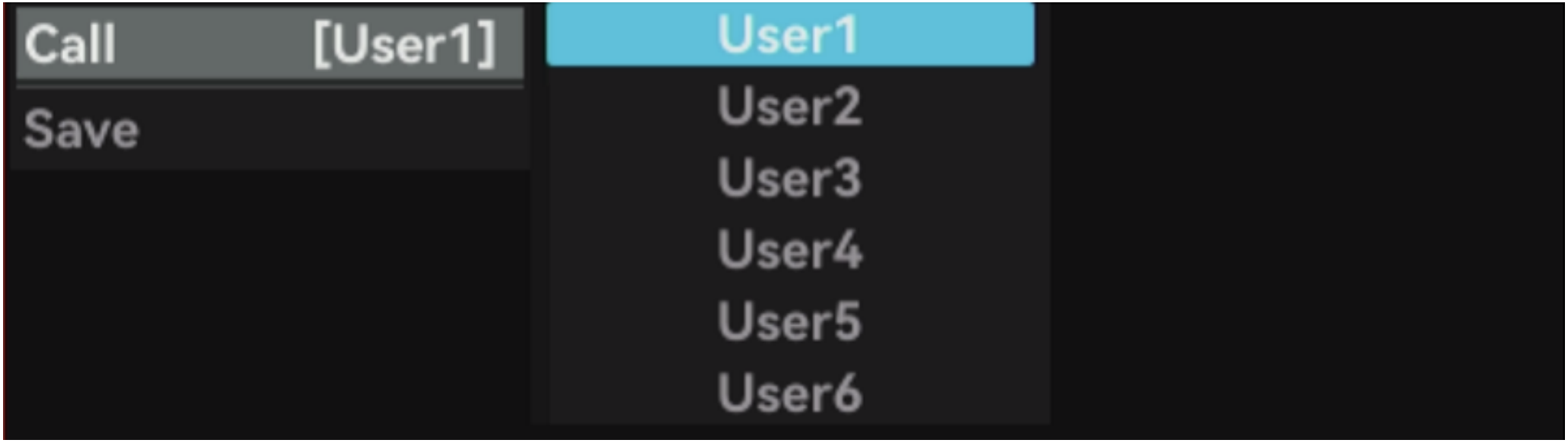

　User Configuration（ユーザー設定）　

USER機能は6種類のカスタム設定（User1〜User6）を保存可能。ユーザーキーで素早く有効化できます。

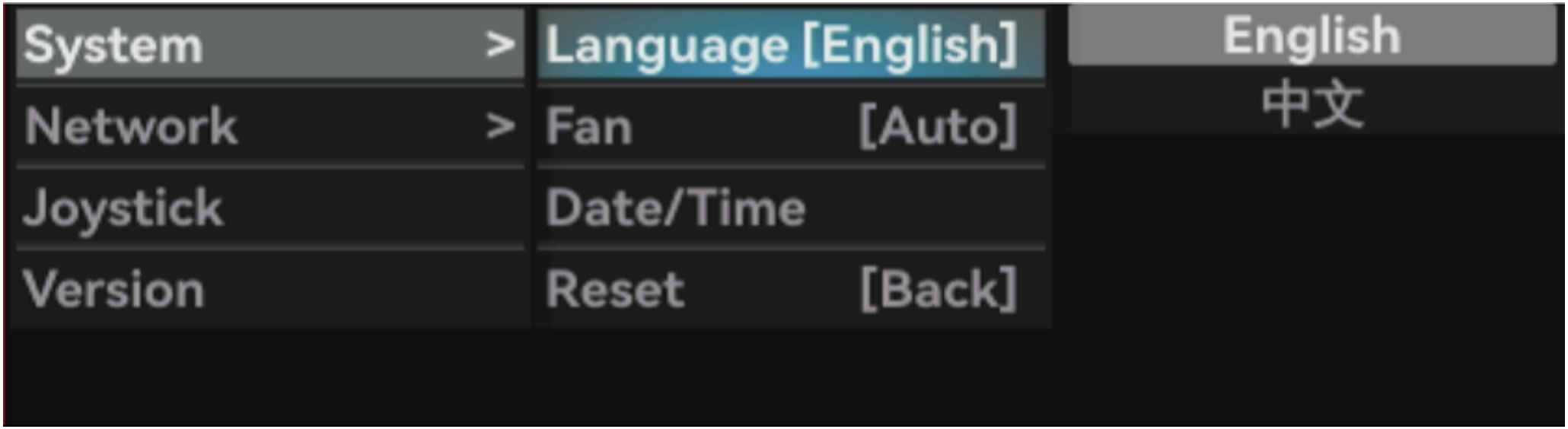

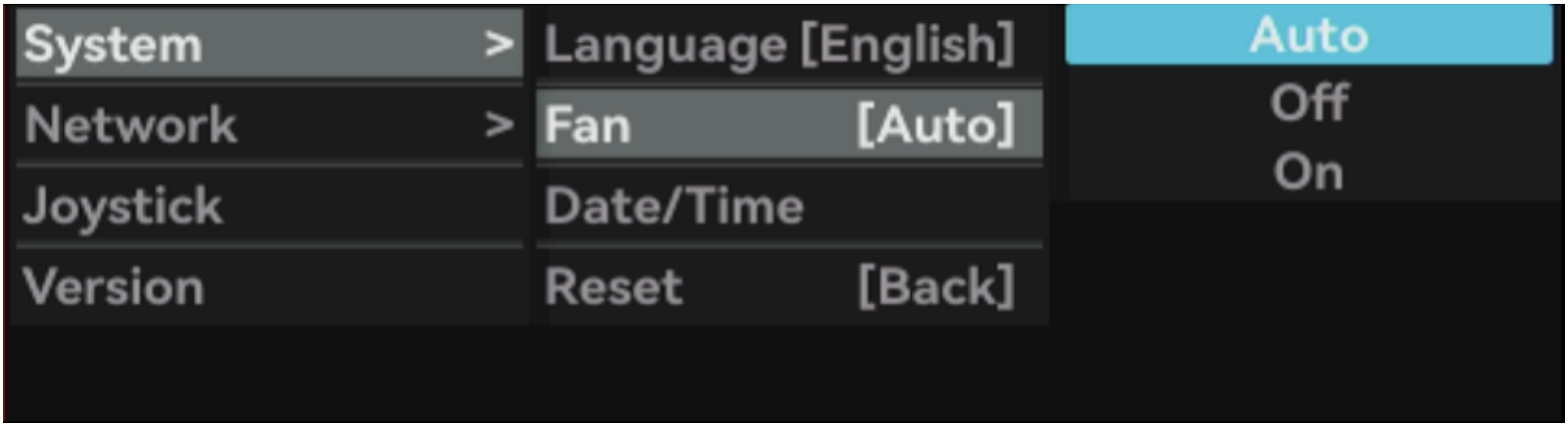

　System（システム設定）　

System（システム設定）

システム設定から言語・ファン設定・日付/時刻・リセットなどの設定が可能です。

• Language（言語）

システム設定の「Language」を選択。ノブで言語を選択します（デフォルト：英語）。

• Fan（ファン設定）

システム設定の「Fan」を選択。ノブを押してファンモードを選択します（デフォルト：Autoモード）。

Autoモード：スイッチャーの温度に応じてファン速度を制御します。温度が高いほど速度が上がります。

Offモード：ファンをオフにします。温度が一定レベルに達した場合のみ自動モードに切り替わります。

Onモード：ファンを常時オンにします。

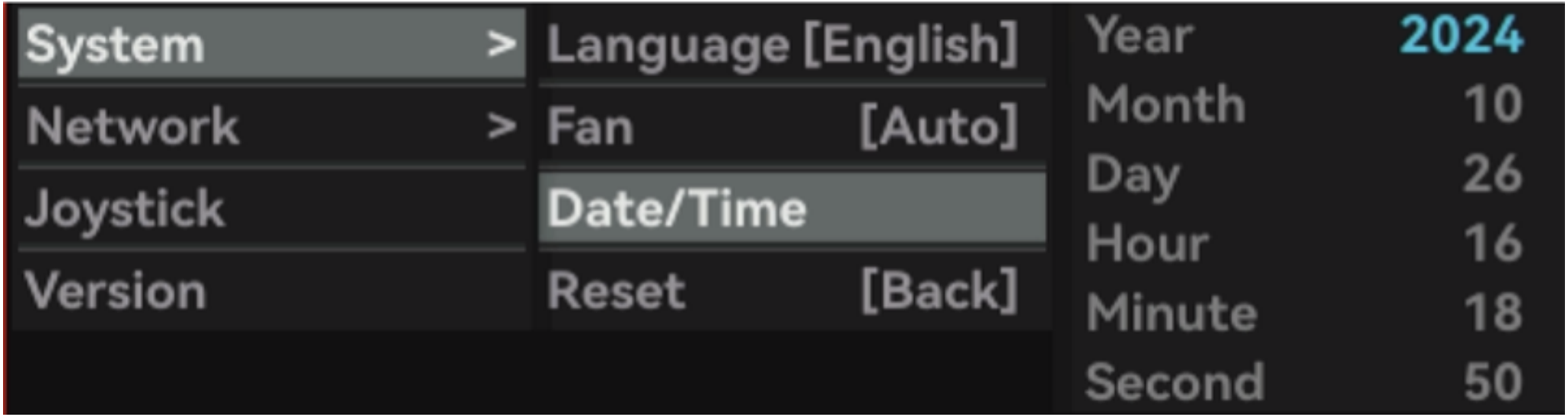

• Date/Time（日付/時刻）

システム設定の「Date/Time」を選択。ノブと5方向キーで年・月・日・時・分・秒を変更できます。

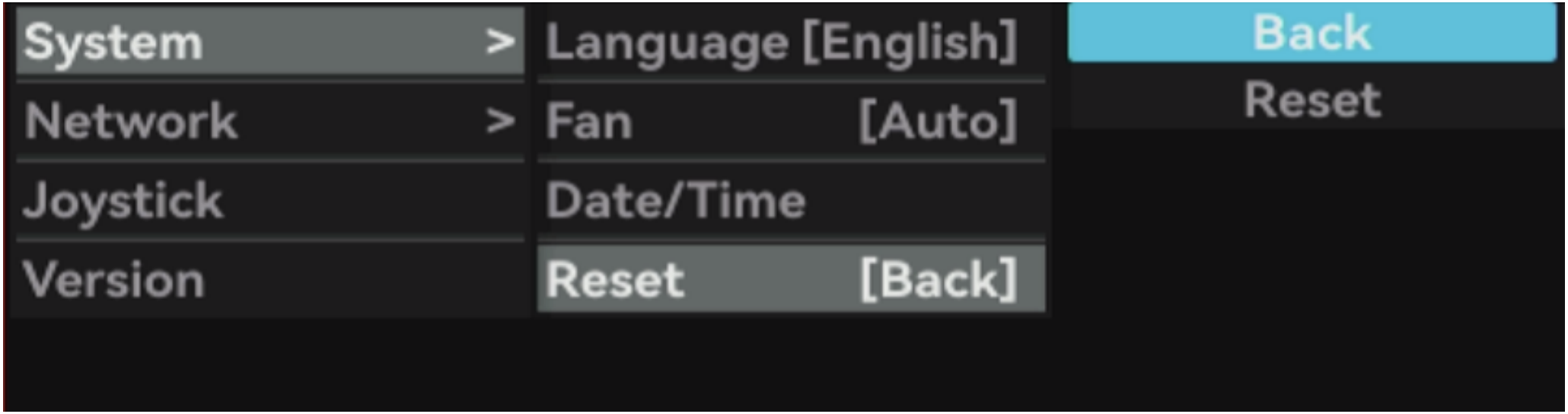

• Reset（リセット）

システム設定の「Reset」を選択。ノブで「Confirm」を選択してノブを押すとリセットが実行されます。リセット後、すべての設定がデフォルトに戻ります。

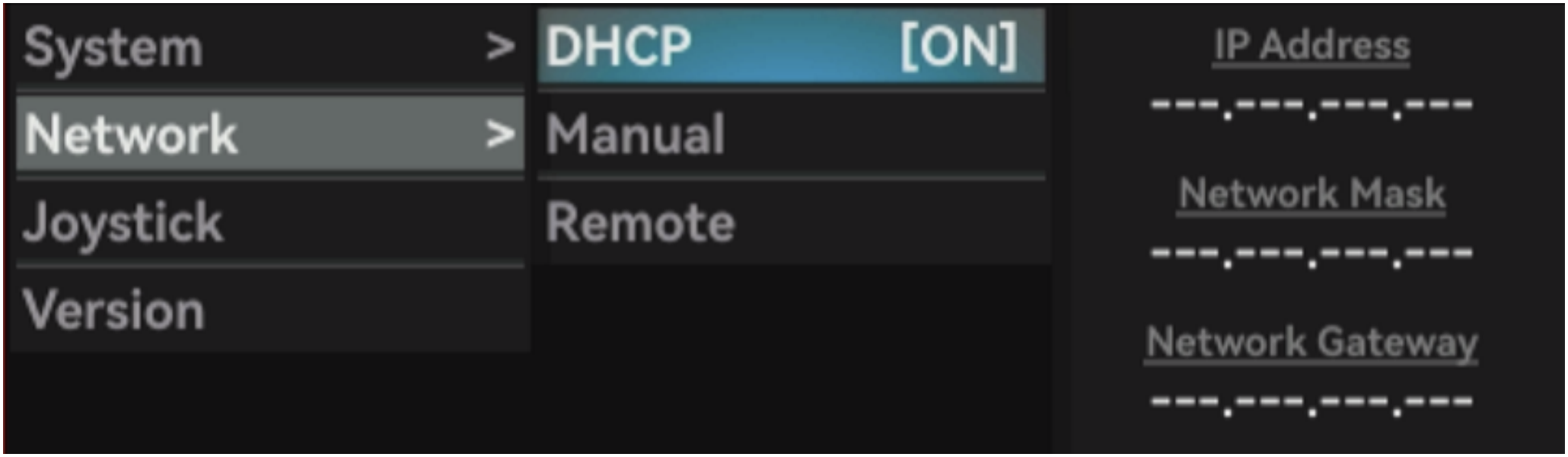

Network（ネットワーク設定）

• DHCP / Manual（ネットワーク接続）

ネットワーク設定からDHCPによるIPアドレスの自動取得または手動設定を選択できます。

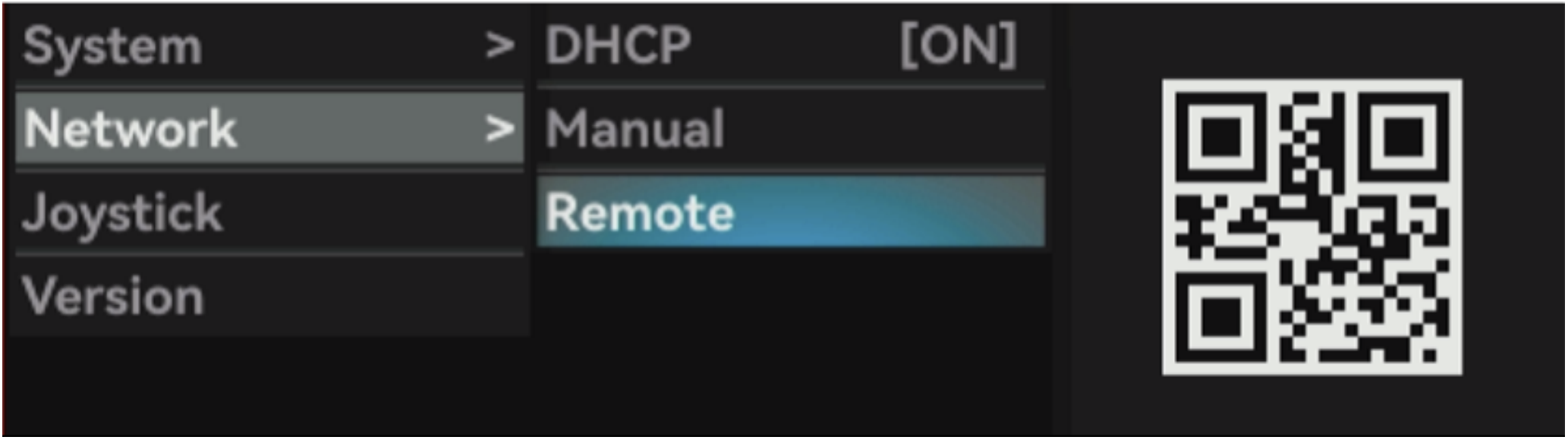

• Remote（リモートコントロール）

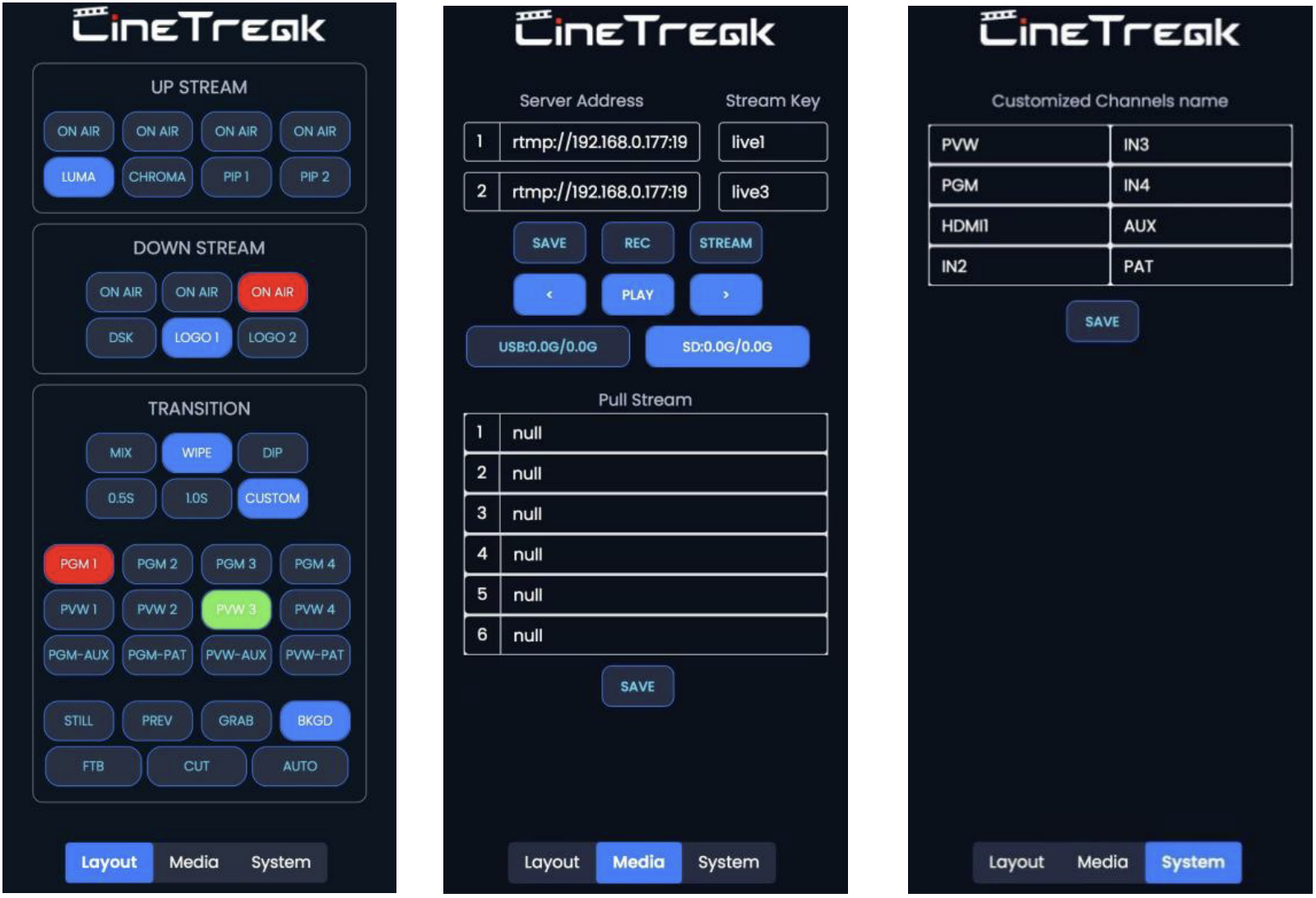

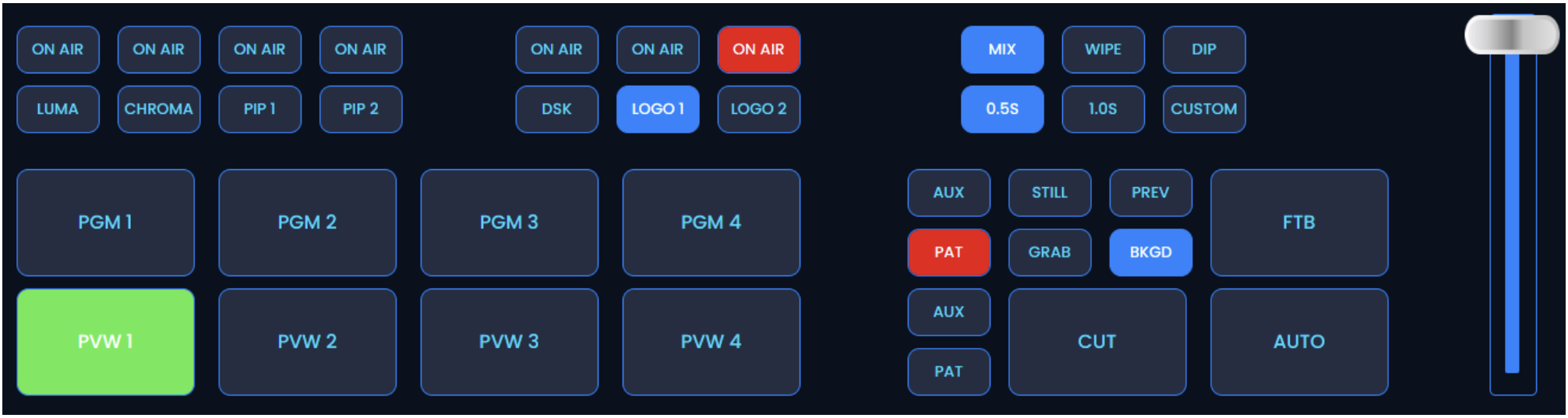

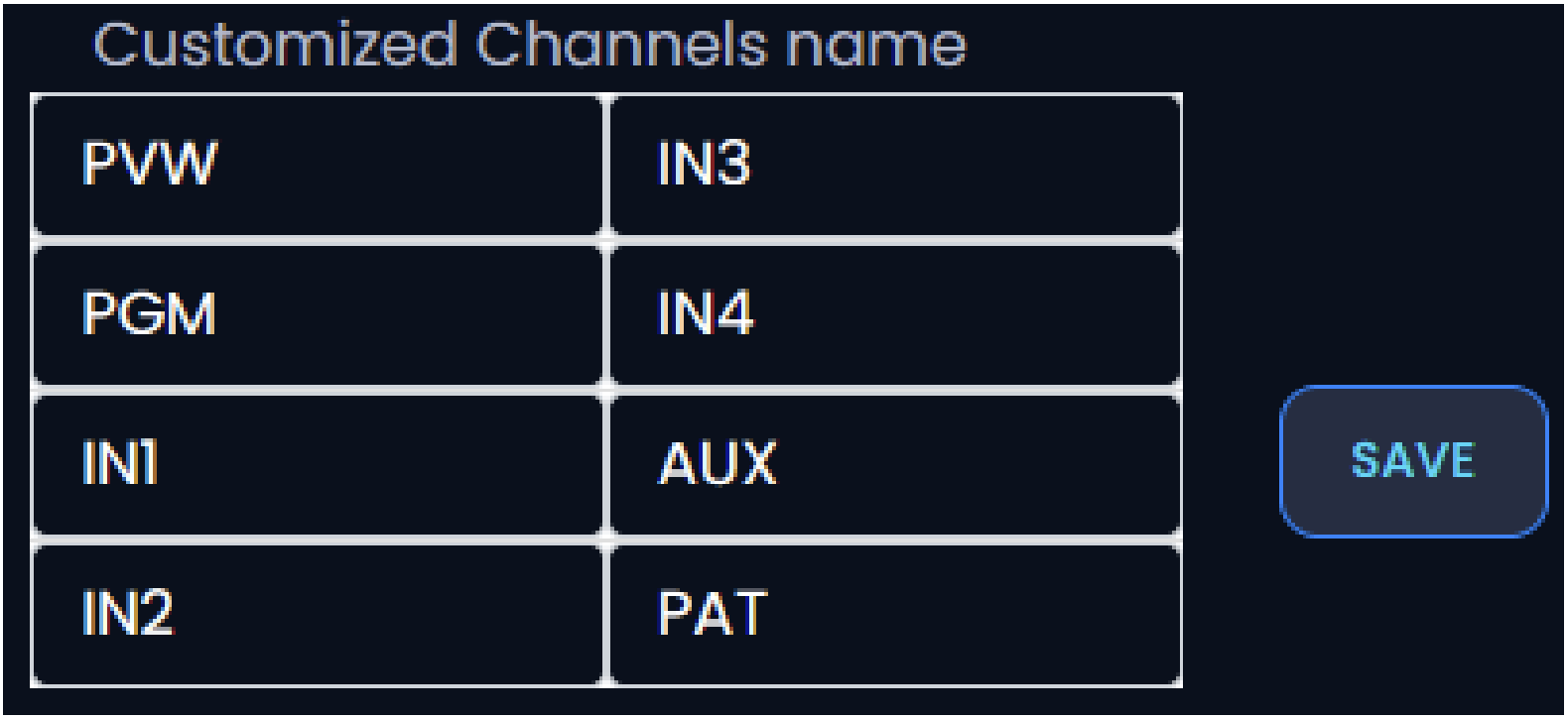

ネットワーク設定の「Remote」を選択し、スマートフォンでQRコードをスキャンしてリモートコントロールのホームページに接続します。

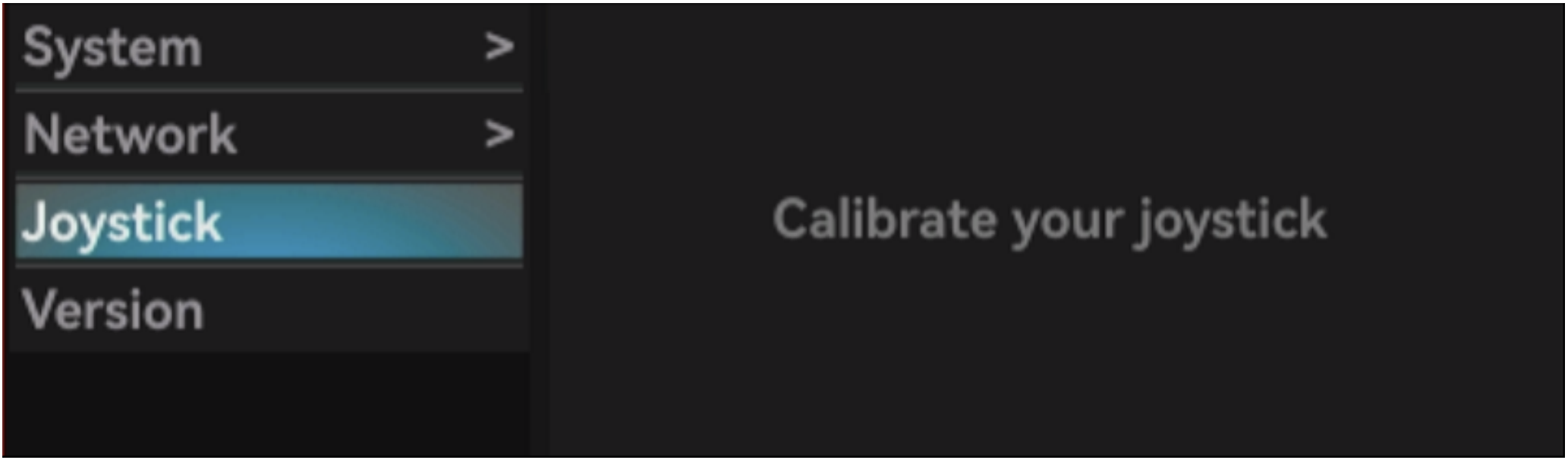

Joystick（ジョイスティックキャリブレーション）

設定の「Joystick」を選択し、システムの指示に従ってキャリブレーションしてください。

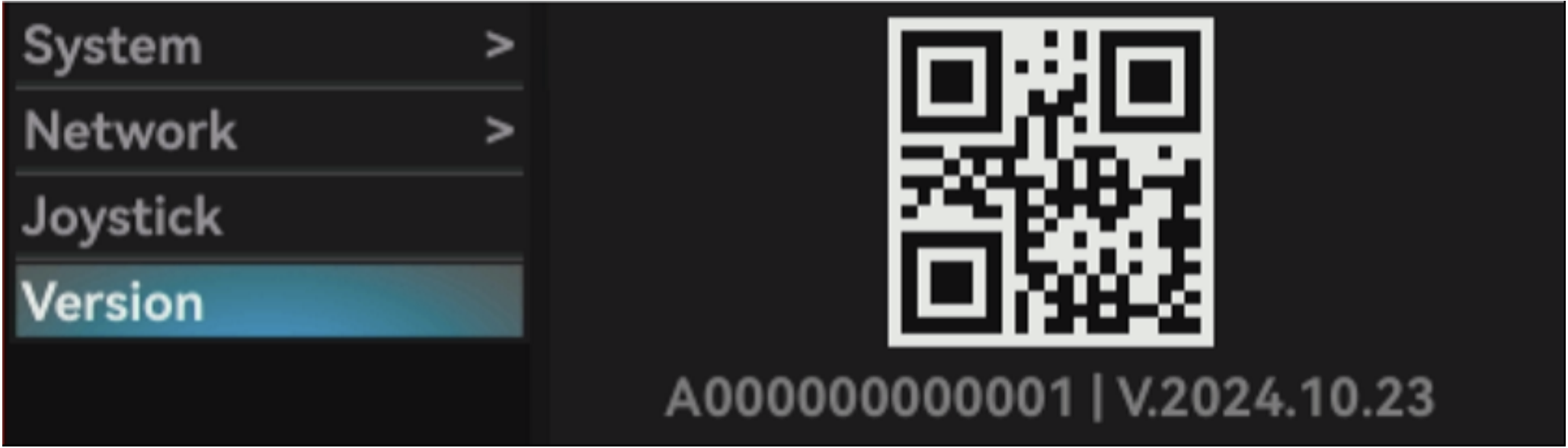

Version（バージョン確認）

設定の「Version」をクリックするとバージョン番号とヘルプアドレスが表示されます。
