このガイドは、本ミキサーで使用できるケーブルの種類と、ソケットの設定方法についての簡単な概要を提供します。詳細については、area.6のユーザーガイドを参照してください。

ご不明な点がございましたら、弊社マイページのお問い合わせフォームよりお気軽にお問い合わせください。

トップパネルのすべてのソケットには、3.5 mmコネクターが必要です。

• Red（赤 – Phones／Mix Out／Stereo Rtn）： TRSのみが必要です。完全なステレオ接続にはTRSを使用する必要があります。ただし、ステレオ・リターンに関する「Turquoise（ターコイズ）」のモノラル・オプションも参照してください。
• Orange（オレンジ – Aux Send）： これらはモノラル出力であるため、Aux出力にはTSが必要です。TRSを使用することもできますが、このソケットではRing（リング）は信号を提供しません。
• Yellow（黄 – Audio S/Chain In）： オーディオ・サイドチェーンにはTSが必要です。TRSを使用することもできますが、このソケットではRingは入力を提供しません。
• Green（緑 – CV In／CV Out）： CV入力および出力にはTSのみが必要です。
• Blue（青 – Channel 1〜6 Inputs）： 6つの入力には、チャンネル・ストリップのLeftおよびRightソケットへのステレオ信号用に1ペアのTSが必要です。任意のチャンネル・ストリップでLeftのみに接続すると、モノラルとして動作します。TRSを使用することもできますが、これらのソケットではRingは入力を提供しません。
• Violet（紫 – Master Insert）： マスター・インサートにはTRSスプリッター（Yケーブル）が必要であり、Tip（ティップ）とRingがそれぞれLRのペアのコネクターに分割されます。分割先のコネクターの種類は、アウトボード機器の要件によって異なります。

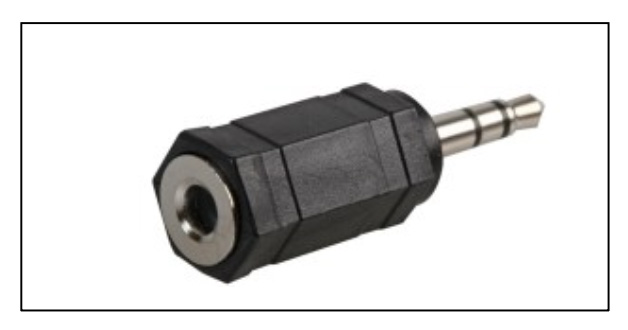

• Turquoise（ターコイズ – 付属アダプター）： 補足として、area.6には3.5 mmモノラル・アダプター（図1）が同梱されており、TipとRingが短絡されてLRへのモノラル分割を提供します。これは、モノラルのTS信号をステレオ・リターンに入力する必要がある場合に使用します。

図1
